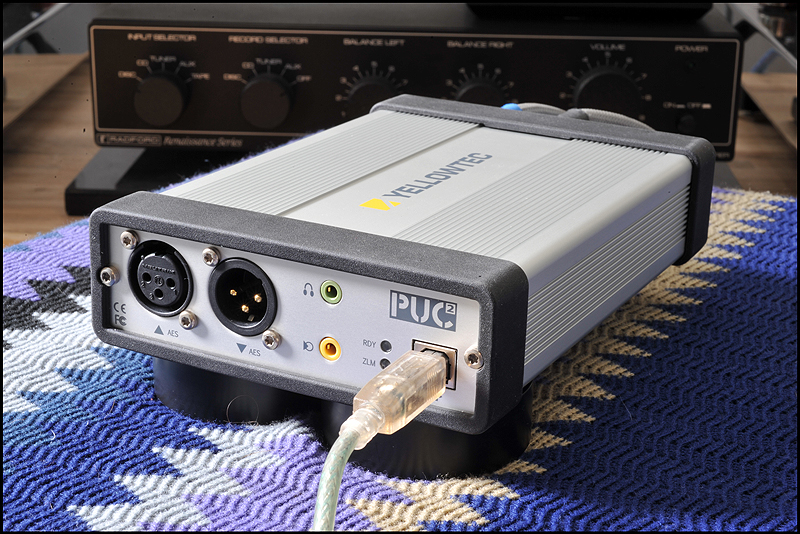

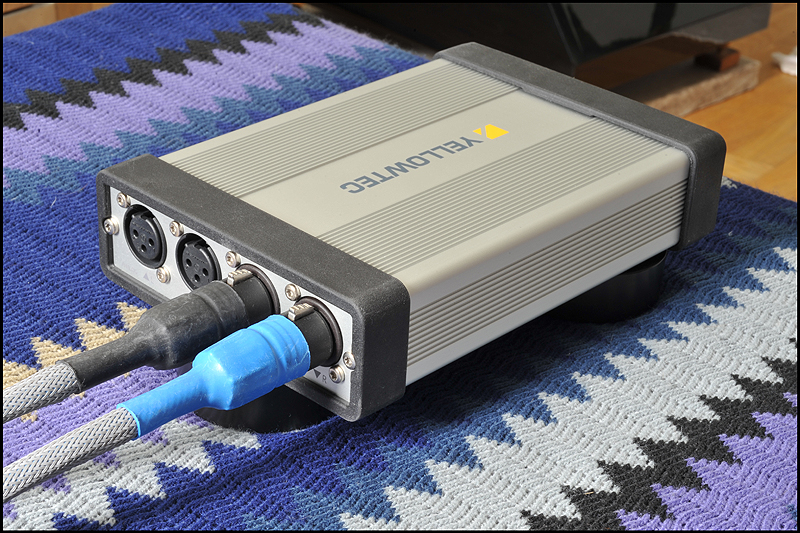

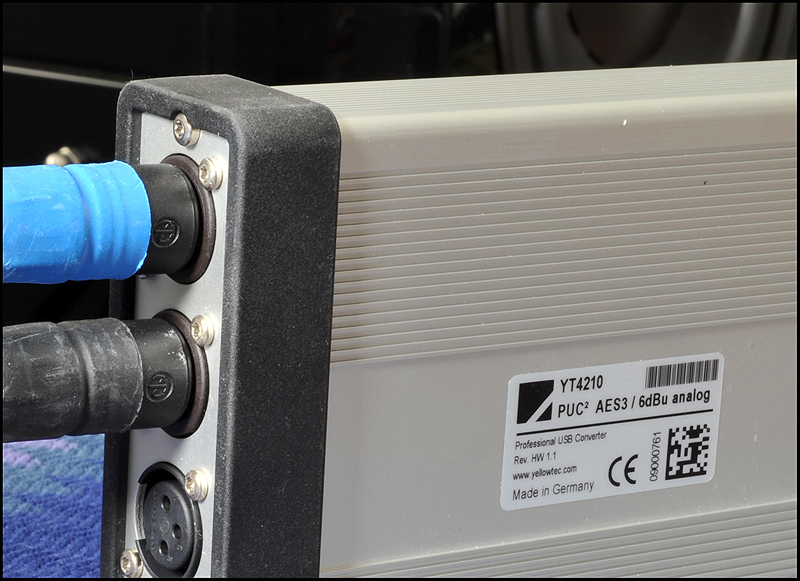

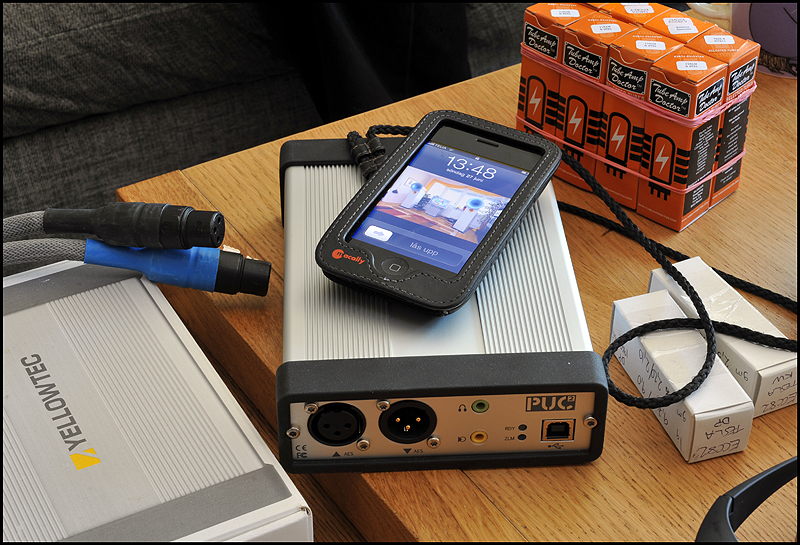

calle_jr Posted June 27, 2010 Share Posted June 27, 2010 Hur ser den lilla undermackapären ut under skinnet? Vad är det för komponenter i den lilla tingesten som enligt utsago vågar kaxa sig mot både den ena och andra High End-källan? Ett 24/192-chip som både matas med data och drivs via usb-port. Här måste opereras! Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Tillbaka till PUCen. Är det någon ägare som hunnit ta några bilder på inälvorna? Skulle kanske ge svar på några frågor jag sitter och grubblar på... Eliot, iroise och patrikcaesar dök upp här idag... Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Här finns definitivt råmaterial för en spontan träff som denna. Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Quote Link to comment Share on other sites More sharing options...
Guest patrikcaesar Posted June 27, 2010 Share Posted June 27, 2010 (edited) Skitkul (bara Eliot, Herman och jag kommer förstå detta inlägg till fullo) Men visst fasen har man trevligt hos Calle, dock är vår värd en smula "naughty", för inte hade han berättat att han fyllde 27. Men vad passar bättre än att förstöra en födelsedag med en hifiträff? För första gången fick jag höra vad den PUC 2 kunde göra. Ja, fortsättning följer nog, om vi nu känner vårt kära födelsedagsbarn rätt. Patrik Edited June 27, 2010 by patrikcaesar Quote Link to comment Share on other sites More sharing options...
Kilgore Posted June 27, 2010 Share Posted June 27, 2010 spännade det här! Calle_Jr ser lite förvånad ut när han tittar in i lådan Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Skitkul (bara Eliot, Herman och jag kommer förstå detta inlägg till fullo) Patrik Ahh, jag tror både jag och iroise förstår också. Eller... Quote Link to comment Share on other sites More sharing options...
K-man Posted June 27, 2010 Share Posted June 27, 2010 Detta blir intressant....gissar på en rätt tom burk.... \\K-man Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 spännade det här! Calle_Jr ser lite förvånad ut när han tittar in i lådan Ökande... Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Quote Link to comment Share on other sites More sharing options...
K-man Posted June 27, 2010 Share Posted June 27, 2010 http://www.euphonia-audioforum.se/calle_jr...27/DSC_8554.JPG Oj...förvånansvärt mycket där ju! Ser ju t.o.m. ut som att hela lådan behövs! Inte ofta man ser det i hifisammanhang....vittnar kanske om att det är en studiopryl... \\K-man Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 27, 2010 Author Share Posted June 27, 2010 Oj...förvånansvärt mycket där ju! Ser ju t.o.m. ut som att hela lådan behövs! Inte ofta man ser det i hifisammanhang....vittnar kanske om att det är en studiopryl... Det är just nu fler än fyra intresserade i landet som dessutom använt skruvmejsel. Quote Link to comment Share on other sites More sharing options...
K-man Posted June 27, 2010 Share Posted June 27, 2010 Det är just nu fler än fyra intresserade i landet som dessutom använt skruvmejsel. Lätt!!!! \\K-man Quote Link to comment Share on other sites More sharing options...
calle_jr Posted June 28, 2010 Author Share Posted June 28, 2010 Eliot vill frilägga chippet till A/D- och D/A-omvandlingen; Ringo anser att klimatet ligger över arbetstemperatur; Quote Link to comment Share on other sites More sharing options...
eliot Posted June 28, 2010 Share Posted June 28, 2010 Eliot vill frilägga chippet till A/D- och D/A-omvandlingen; http://www.euphonia-audioforum.se/calle_jr...27/DSC_8562.JPG Ja, här skall dissekeras Quote Link to comment Share on other sites More sharing options...
iroise Posted June 28, 2010 Share Posted June 28, 2010 Det var en trevlig eftermiddag och jag får väl citera Bebop, händerna upp, jag ger mig, det lät väldigt bra och till en mycket rimlig peng! Min invändning är endast att användarvänligheten inte är vänlig nog för mig eller rättare sagt jag är både synnerligen ointresserad/okunnig/ovillig vad det gäller datorer och detta gör att jag avvaktar. Tycker även att cd har väldigt bra ljud men att vinylen är roligare av flera skäl som inte endast har med ljud att göra. Jag har växt upp med vinyl och därmed jagat, samlat o bläddrat i många år och gillar det fortfrande skarpt. Dessa skäl gör att jag stannar vid cd/vinyl änsålänge! De som däremot väljer att införskaffa en Yellotec gör ett i sammanhanget synnerligen bra köp! Quote Link to comment Share on other sites More sharing options...
struts Posted June 28, 2010 Share Posted June 28, 2010 Eliot vill frilägga chippet till A/D- och D/A-omvandlingen; Själv är jag mest intresserad av vilket USB-kontroller chip som används. Har lite svårt att svälja att detta är en asynkron implementering utan något slags bevis då sånt kräver ett ganska rejält programmeringsarbete. Adaptiv klocksynkronisering å andra sidan stöds 'out of the box' av flera kommersiellt tillgängliga kretsar. Får vi önska oss lite close-ups på själva kretskorten? Quote Link to comment Share on other sites More sharing options...
eliot Posted June 28, 2010 Share Posted June 28, 2010 Du ska inte vara så hialös Quote Link to comment Share on other sites More sharing options...

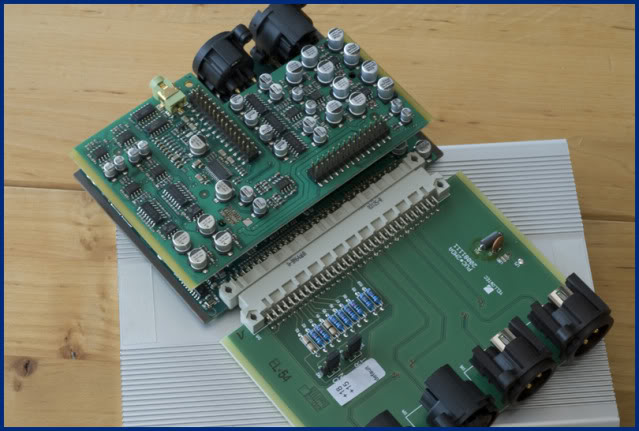

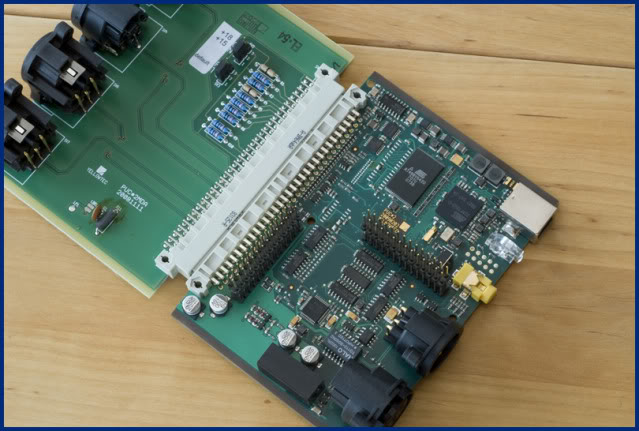

Bebop Posted June 28, 2010 Share Posted June 28, 2010 Det är just nu fler än fyra intresserade i landet som dessutom använt skruvmejsel. Jo här sitter en till som plockat fram mejslarna ... Jag kan inte kommentera så mycket - det överlämnar jag till t ex Struts... Det sitter kretskort i två våningar och såvitt jag kan förstå är den undre delen DA-delen och den övre AD-delen. Jag antar att här sitter hjärtat i DA-omvandlaren: och med lite "supportkretsar" runt om. Quote Link to comment Share on other sites More sharing options...
Bebop Posted June 28, 2010 Share Posted June 28, 2010 Här är hela "bottenvåningen": Quote Link to comment Share on other sites More sharing options...

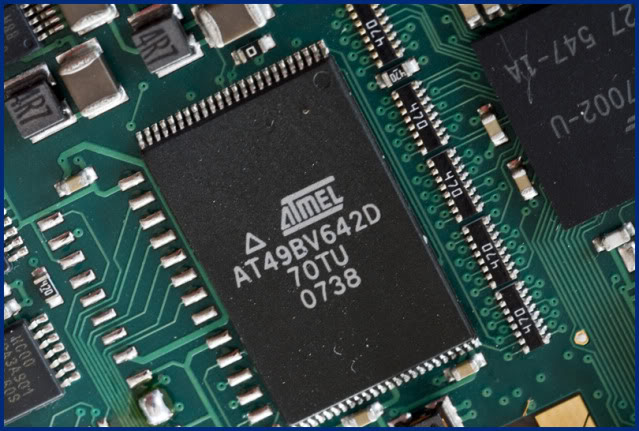

Richard Posted June 28, 2010 Share Posted June 28, 2010 (edited) Utan att begripa nånting alls tog jag mig friheten att googla beteckningen och fann då nedanstående datasheet: http://www.atmel.com/dyn/resources/prod_do...nts/doc3631.pdf Punkt 17 talat om "Asynchronous Read Cycle Waveform".... Observera dock att jag fattar absolut noll av detta //Richard Editerat pga stavfel Edited June 28, 2010 by Richard Andersson Quote Link to comment Share on other sites More sharing options...

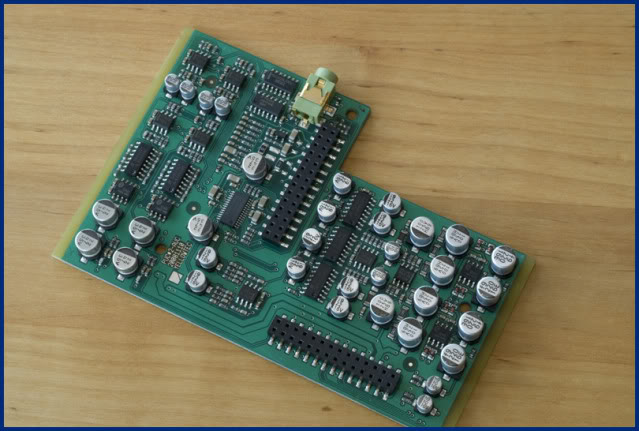

Bebop Posted June 28, 2010 Share Posted June 28, 2010 "Ovanvåningen" tror jag är själva AD-delen som träs på ett antal stift. Enkelt och tillsynes en stabil konstruktion. Enbart "ovanvåningen ser så här plus en detalj: Försvinner nu några dagar på tjänsteresa. Skall bli spännande att läsa upplösningen av analyser från de av er som kan oändligt mycket mer om vad det är vi ser. Quote Link to comment Share on other sites More sharing options...
struts Posted June 28, 2010 Share Posted June 28, 2010 (edited) Du ska inte vara så hialös LMAO! Tack för uppslaget, det var mitt i prick! På engelska säger man "patience is a virtue", jag brukar reflektera "...just not one of mine". Quo usque tandem? Edited June 28, 2010 by struts Quote Link to comment Share on other sites More sharing options...

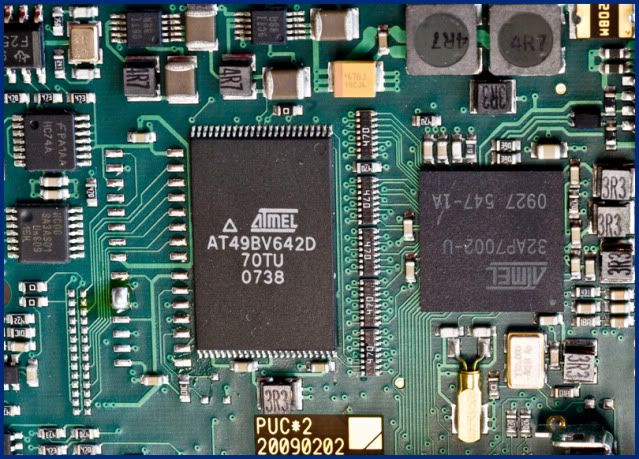

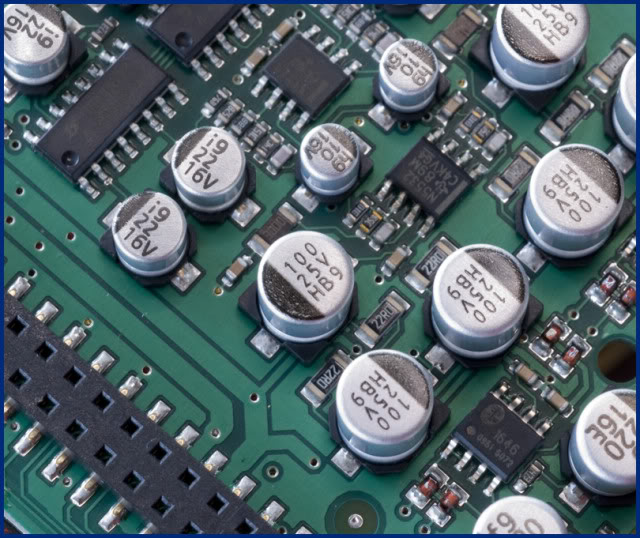

conan Posted June 28, 2010 Share Posted June 28, 2010 (edited) Enbart "ovanvåningen ser så här plus en detalj: Försvinner nu några dagar på tjänsteresa. Skall bli spännande att läsa upplösningen av analyser från de av er som kan oändligt mycket mer om vad det är vi ser. Vad står det på kretsen i mitten precis till vänster om hylslisten? Det verkar vara kanske 40 ben på den ... I övrigt verkar Atmelkretsarna (ett flashminne och en processor) vara till för styrning av kortet samt ev. databehandling. Det är en AVR-processor med DSP-funktioner. Edited June 28, 2010 by conan Quote Link to comment Share on other sites More sharing options...

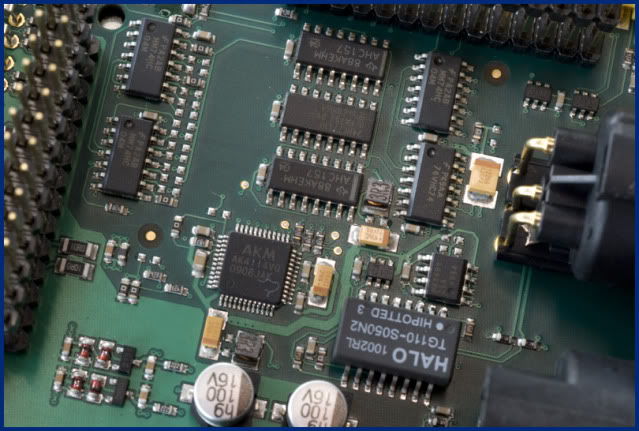

Bebop Posted June 28, 2010 Share Posted June 28, 2010 och med lite "supportkretsar" runt om. Jag gjorde som Richard, sökte på Google. AKM-kretsen tycks vara lite mer än en supportkrets. Är det här som är själva DA-omvandlaren? AKM Quote Link to comment Share on other sites More sharing options...
conan Posted June 28, 2010 Share Posted June 28, 2010 Jag gjorde som Richard, sökte på Google. AKM-kretsen tycks vara lite mer än en supportkrets. Är det här som är själva DA-omvandlaren? AKM Tror inte det. Den kan switcha signaler lite hit och dit men verkar inte kunna så mycket mer. Quote Link to comment Share on other sites More sharing options...
Bebop Posted June 28, 2010 Share Posted June 28, 2010 Vad står det på kretsen i mitten precis till vänster om hylslisten? Det verkar vara kanske 40 ben på den ... Jag ser inte fullt ut vad det står, men det är en Cirrus Logic krets där jag kan utläsa 272-CZZ på slutet av andra raden. Sista kan jag inte tyda alls. Möjligen börjar det med FAA och ett X i mitten ... något för teknologiska korsordslösare. Quote Link to comment Share on other sites More sharing options...

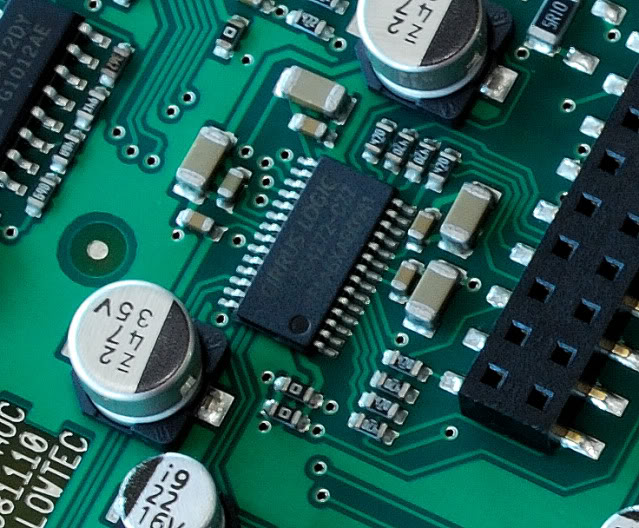

Bebop Posted June 28, 2010 Share Posted June 28, 2010 Med lite detektivarbete kommer jag fram till att det är Cirrus Logic CS 4272-CZZ som för övrigt går att köpa över nätet för $ 9,09 styck ... men det räcker ju inte långt ... Cirrus Logic Quote Link to comment Share on other sites More sharing options...
