calle_jr Posted September 7, 2008 Share Posted September 7, 2008 ProTech 1 - Stylus Analyser Verktyg för kontroll av nålslitage När vi var och hälsade på GÖK fick jag låna en liten apparat för kontroll av nålslitaget på en pickup. Jag har nu testat den i hemmiljö. Det är (konstigt nog) lite av en doldis, och man finner inte mycket om den på nätet. Här kommer nu iaf en beskrivning av hur man använder den och vad den gör. Quote Link to comment Share on other sites More sharing options...
Tompa Posted September 7, 2008 Share Posted September 7, 2008 Detta ska bli mycket intressant !! //-- Tompa -- Quote Link to comment Share on other sites More sharing options...

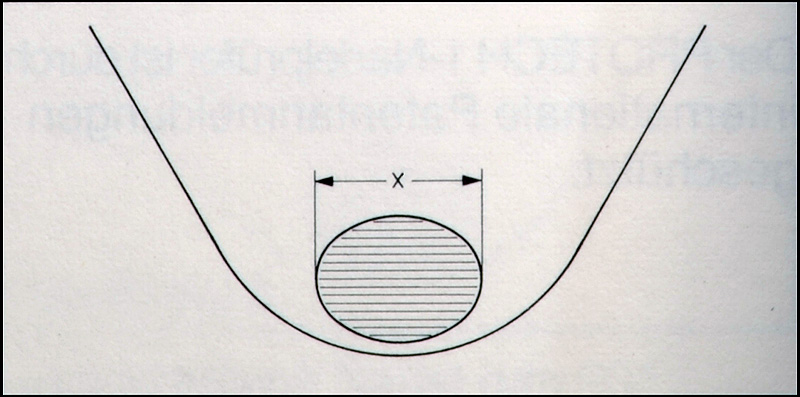

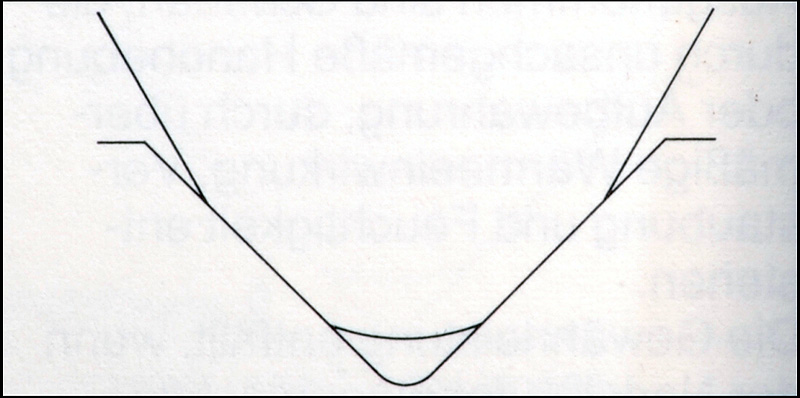

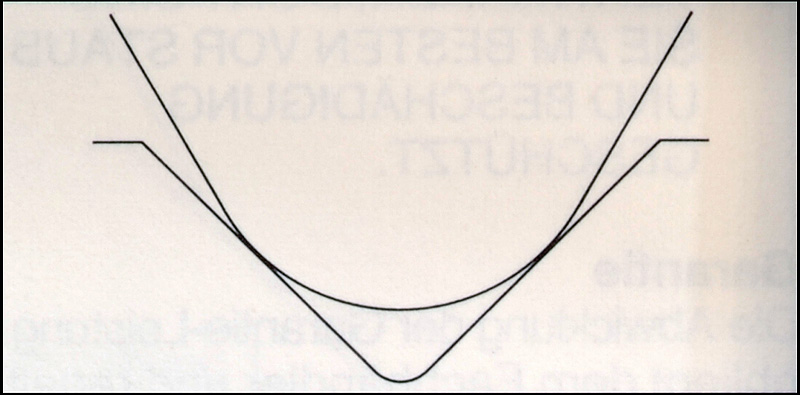

calle_jr Posted September 7, 2008 Author Share Posted September 7, 2008 Ja, jag hoppas det Den som har bra ordning för en bok vid spelaren och loggar timmar vid varje speltillfälle. Men visst vore det skönt att slippa det ProTech Stylus Analyser är ett instrument som mäter slitaget på en pickup-nål, med en nogrannhet som är mindre än en friktionskraft motsvarande 2mN (0.2g). När man spelar slits nålen på de två ställen (ytor) där den ligger an mot vinylspåret. Förslitningsgraden bestäms av storleken på den yta som nålen ligger an med. Ju större yta, desto högre friktion. Om man kan mäta friktionen så får man indirekt ett mått på slitaget. Det är detta samband ProTech Stylus Analyser är baserad på. Vi kan tänka oss att nålen ligger an såhär när den är ny (sedd rakt framifrån): När nålen är sliten ser det då ut såhär: Om man studerar nålen från sidan ser den ut såhär med det slitna området markerat med "x": Quote Link to comment Share on other sites More sharing options...
eliot Posted September 7, 2008 Share Posted September 7, 2008 Mycket pedagogiska bilder Quote Link to comment Share on other sites More sharing options...

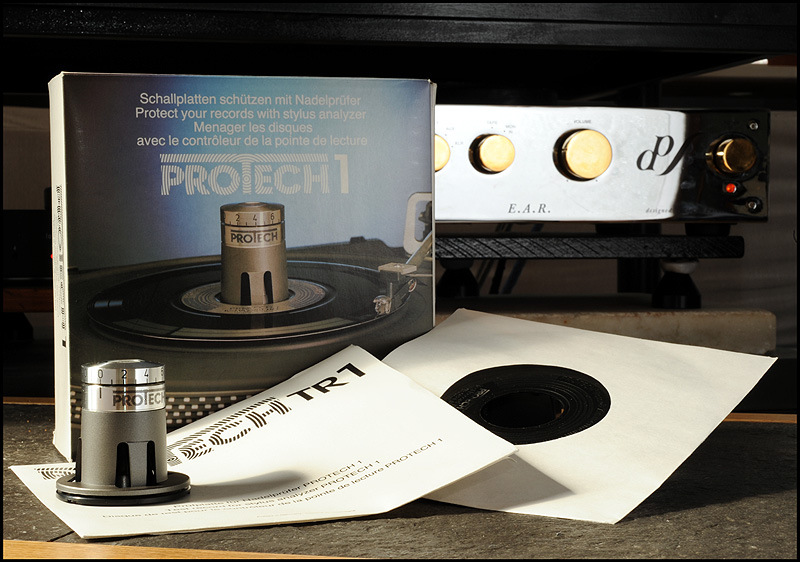

plundin™ Posted September 7, 2008 Share Posted September 7, 2008 Mycket intressant! Men vad är det för "vintage" på prylen.. Bilden på boxen känns inte helt samtida! Gör den skillnad på olika nålslipningar? (Vet att jag föregriper metodiken... ) /ptr Quote Link to comment Share on other sites More sharing options...

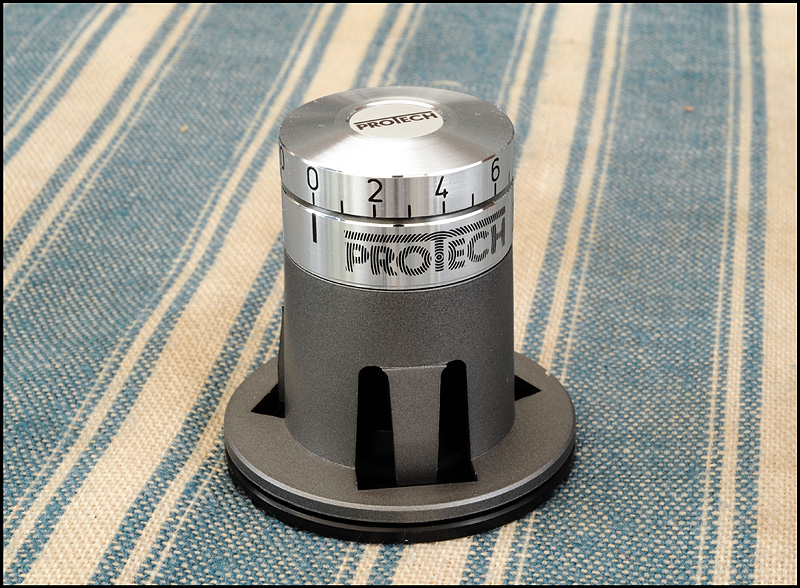

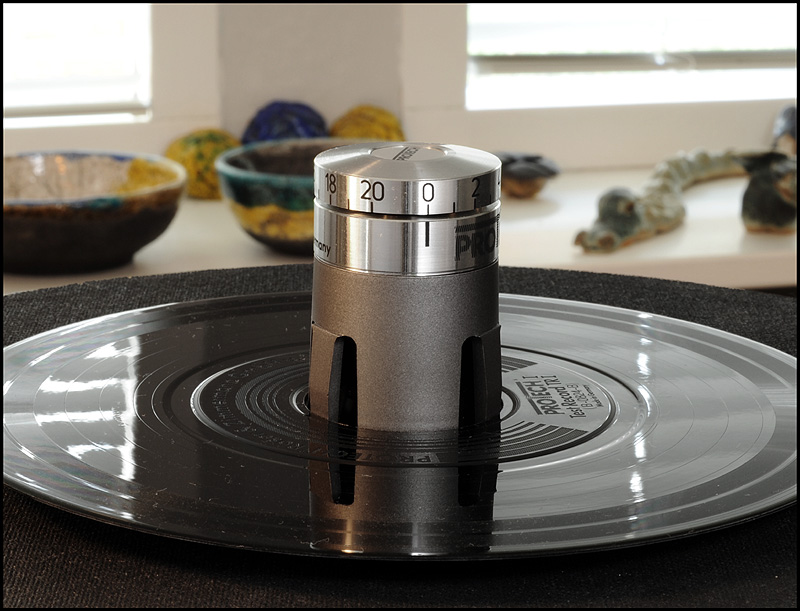

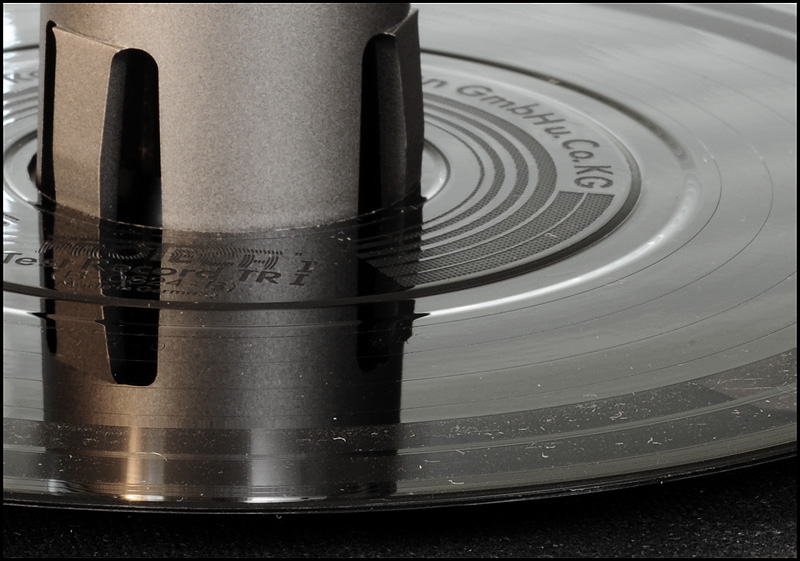

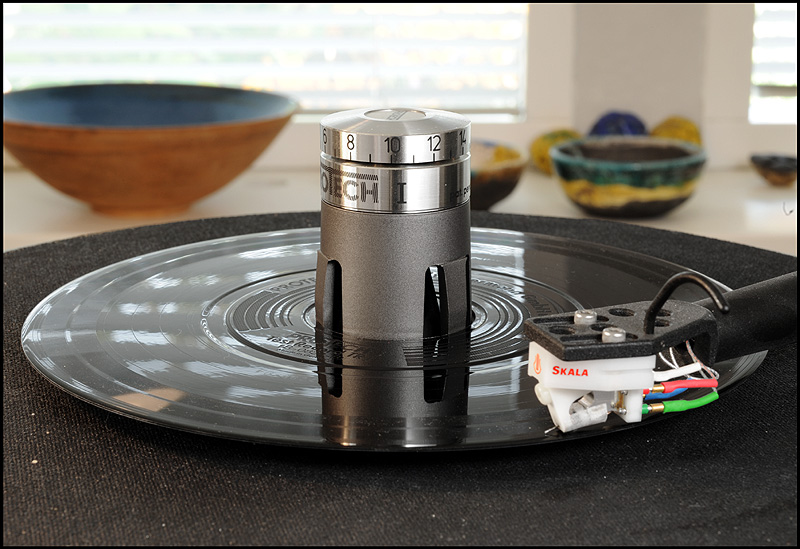

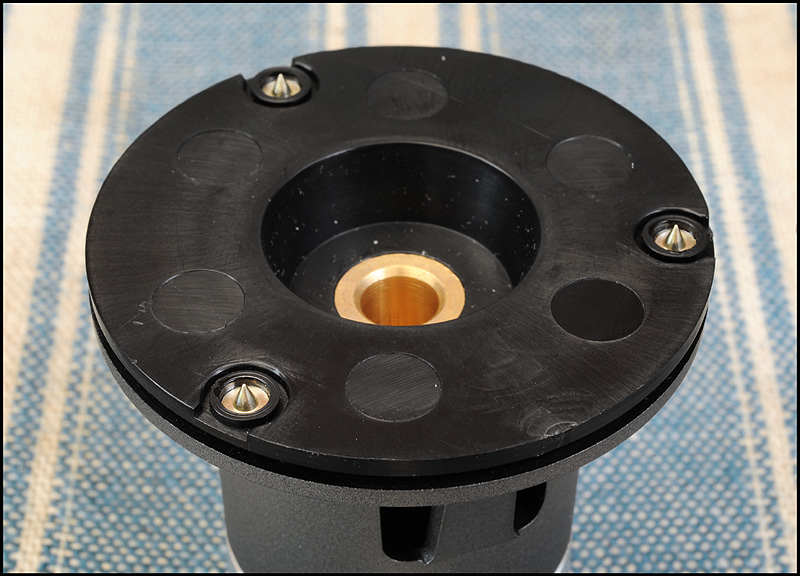

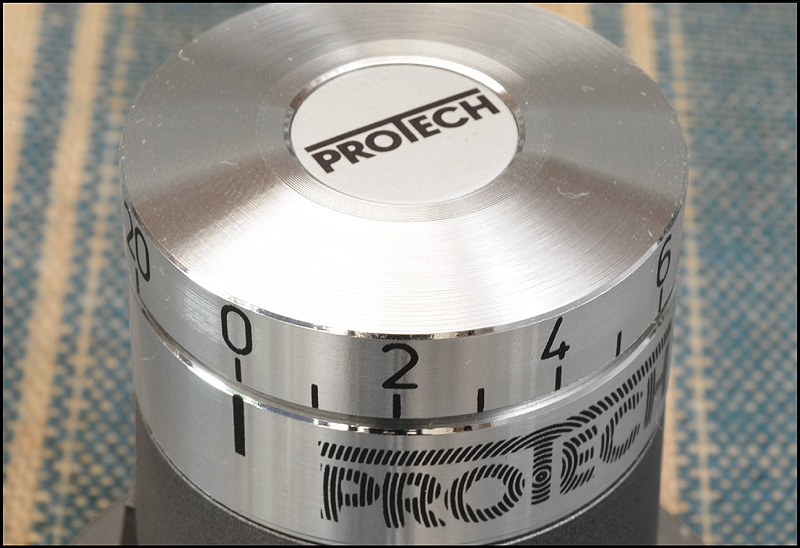

calle_jr Posted September 7, 2008 Author Share Posted September 7, 2008 Den är tillverkad i Tyskland, men årtalet framgår inte. Instrumentet används på exakt samma sätt oavsett nåltyp, men rekommendationerna (vi kommer till dem ) täcker bara in elliptiska respektive koniska slipningar. Jag skulle tro att linjekontaktslipningar slits så att ytan "x" ser ungefär likadan ut som för elliptiska. Men detta är ännu oklart. Instrumentet man använder består av en cylinder som sitter i en fjädrande hylsa och alltihop ser ut såhär: På ovansidan finns en gradering 0-20: På undersidan sitter det tre spikes och ett hål för centrumpinnen: Quote Link to comment Share on other sites More sharing options...

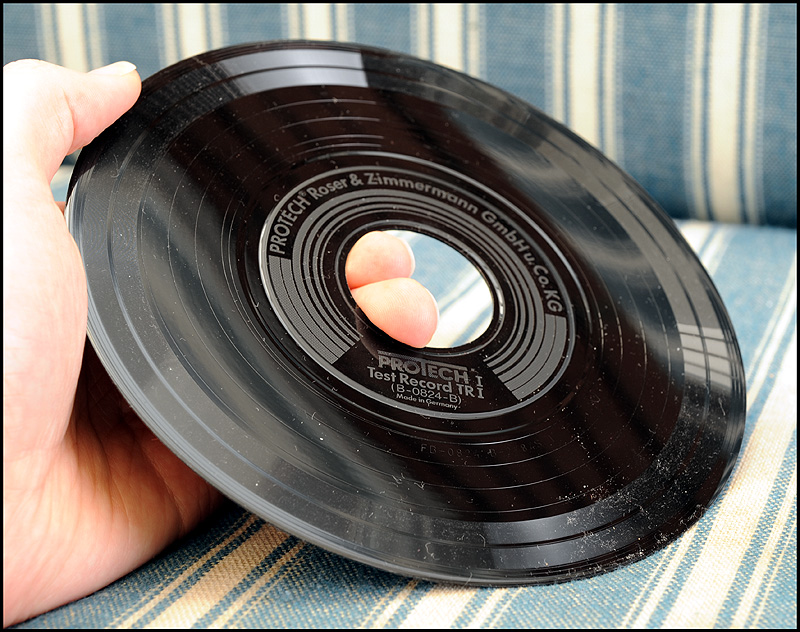

calle_jr Posted September 7, 2008 Author Share Posted September 7, 2008 För att mäta friktionen behövs en testskiva som medföljer instrumentet: Quote Link to comment Share on other sites More sharing options...
conan Posted September 7, 2008 Share Posted September 7, 2008 Cool pryl! Det finns absolut ingenting på Google om denna. Finns det någon återförsäljare? Quote Link to comment Share on other sites More sharing options...
eliot Posted September 7, 2008 Share Posted September 7, 2008 Cool pryl! Det finns absolut ingenting på Google om denna. Finns det någon återförsäljare? Jag har bara funnit denna tyska tråd på Analogue Audio Association där den är omnämnd Quote Link to comment Share on other sites More sharing options...

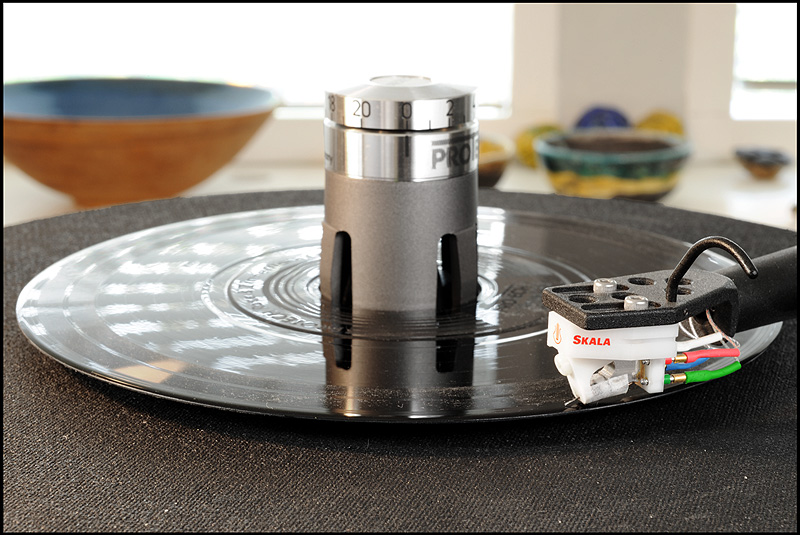

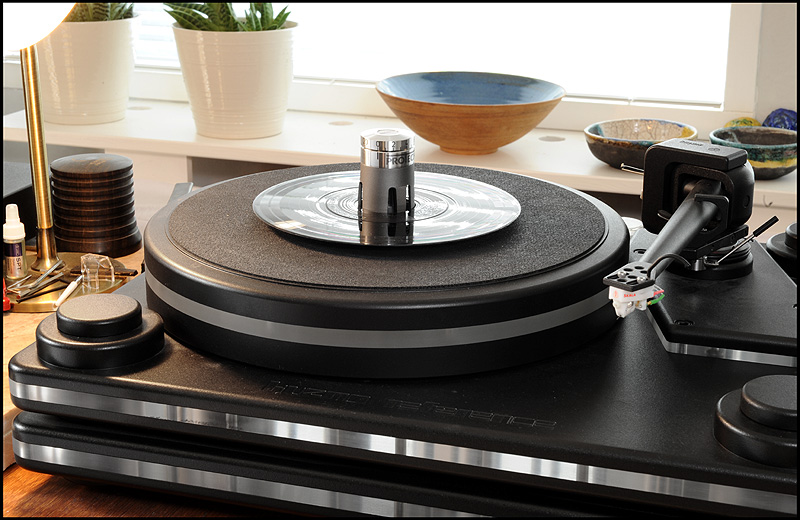

calle_jr Posted September 7, 2008 Author Share Posted September 7, 2008 Förutom verktyget och testskivan behövs en skivspelare med pickup Verktyget ställs på centrumpinnen: Quote Link to comment Share on other sites More sharing options...
conan Posted September 7, 2008 Share Posted September 7, 2008 Ist der Wert bei kugelförmiger Nadel größer als >10<, oder bei elliptischer bzw. ähnlicher Abtastnadelform größer als >18<, dann ist die Nadel abgebrochen. Jojo, om det har gått så långt så hörs det nog ... Quote Link to comment Share on other sites More sharing options...
calle_jr Posted September 7, 2008 Author Share Posted September 7, 2008 Testskivan placeras på verktyget som ska placeras så att 0-graderingen är riktad mot magen. Quote Link to comment Share on other sites More sharing options...

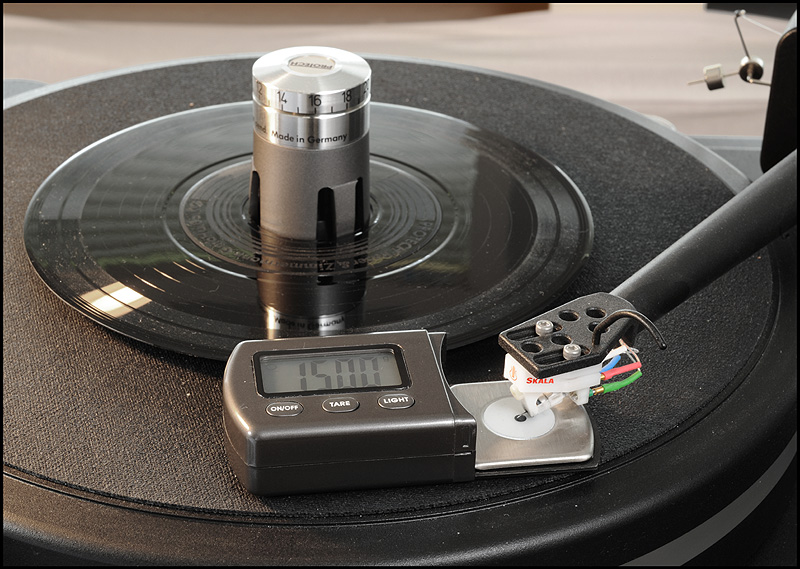

calle_jr Posted September 7, 2008 Author Share Posted September 7, 2008 Nålvikten ska vara 1.5g under testet: Quote Link to comment Share on other sites More sharing options...
calle_jr Posted September 7, 2008 Author Share Posted September 7, 2008 Med stillastående skivtallrik placeras pickupen i inledningsspåret Quote Link to comment Share on other sites More sharing options...
K-man Posted September 7, 2008 Share Posted September 7, 2008 Hmmm...än har vi inte sett hur det går till...men det känns som att testet sliter en del på pickupen? ...för jag antar att testskivan består av spår som "skapar friktion"? Hur som helst är det en kul tråd, och pedagogisk! \\K-man Quote Link to comment Share on other sites More sharing options...
calle_jr Posted September 8, 2008 Author Share Posted September 8, 2008 Hmmm...än har vi inte sett hur det går till...men det känns som att testet sliter en del på pickupen? ...för jag antar att testskivan består av spår som "skapar friktion"? Nejdå, inte alls. Det sliter inte mer än vid vinylavspelning. Testskivan är en vanlig vinyl: TESTFÖRFARANDE När allt står som visas i bilden i föregående inlägg, så startar man testet. Man roterar sakta skivtallriken medurs med sin hand (ca ett varv/min). Efterhand som man roterar kommer en kraft byggas upp som till slut blir så stor att cylindern släpper från hylsan i verktyget. När tallriken roterar håller alltså nålen kvar vinylskivan utan att den rör sig. Denna mothållande kraft spänner då en fjäder mellan cylinder och hylsa i verktyget. Kraften växer tills fjädern blir så spänd att friktionen övervinns varpå det släpper, och vinylskivan roterar. Precis vid det tillfälle när det släpper så står märkstrecket på hylsan vid ett tal på graderingen på cylindern. Detta tal är ett mått på slitaget. Det kan vara svårt att hinna se var strecket stannar, men eftersom man ställt "0" mot sig så ser man ganska exakt vilket tal som nu står där "0" stod. Vinylskivan roterar tills en klack mellan cylinder och hylsa stoppar den. Ju längre tallriken kunde roteras, desto mindre är "friktionskoefficienten" (slitningen) mellan nål och vinyl. Elliptiska (eller liknande) slipningar som ger ett värde under 5 (koniska under 4) kan betraktas som slitna. En ny pickup med elliptisk slipning bör ha minst värdet 7 (konisk minst 6). Såhär såg det ut på min: Jag gjorde 5-6 test efter varandra och de landade mellan 10 och 11 allihop. Quote Link to comment Share on other sites More sharing options...
K-man Posted September 8, 2008 Share Posted September 8, 2008 Ah, nej, det verkar ju inte gå så styggt åt nålen! Då kan man lugnt testa vidare med sin dyrgripsnål! \\K-man Quote Link to comment Share on other sites More sharing options...
calle_jr Posted September 9, 2008 Author Share Posted September 9, 2008 Jag tycker det är ett ganska bra verktyg. En positiv sak är att man mäter det faktiska slitaget vilket man inte gör när man räknar speltimmar. Man bör göra testet när pickupen är ny för att få en "kalibrering" på just sitt eget exemplar och på så sätt kunna följa förslitningen över åren. En annan sak är om det verkligen är nålslitaget som är det som avgör livslängden. Jag har inte sett några säkra uppgifter, men jag kan tänka mig att nålupphängningen är det som ger upp först för många pickuper. Quote Link to comment Share on other sites More sharing options...
