eliot Posted November 7, 2007 Posted November 7, 2007 Den första snön föll i helgen och vintern närmar sig - vad är då bättre än att gå igenom bilder från sommarens resa Orsaken till att jag dröjt så länge med detta reportage beror på att jag väntat på min nya iMac. - Detta är den fjärde resan som jag dokumenterar här på Euphonia och jag kände att jag måste variera mig lite. Vi skall därför i år för första gången besöka HiFi-tillverkare och vi har valt ut två mycket intressanta företag som har det gemensamt att de båda har ett namn bestående av endast tre bokstäver. I övrigt har de inte mycket gemensamt och ett av företaget befinner sig på vår första anhalt, Berlin medan det andra företaget befinner sig i Schweiz nära gränsen till Tyskland. Quote
Timbre™ Posted November 7, 2007 Posted November 7, 2007 Redan uppstarten är ju en fotografisk läckerhet... :cool: Har sett ett exempel på vad som komma skall och den bilden var hififotografering på hög nivå. Väntar med spänning! Quote
Matrixen Posted November 7, 2007 Posted November 7, 2007 En mycket uppskattad tradition, eliot! Extra kul med ett nytt inslag i resebeskrivningen! Quote

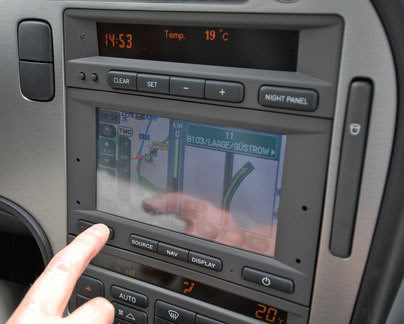

eliot Posted November 7, 2007 Author Posted November 7, 2007 Det var en ny bil i år och denna var utrustad med GPS och det var verkligen så att man kände behovet när vädret var så här Quote
Engelholm Audio Posted November 7, 2007 Posted November 7, 2007 Kul med denna tradiotion! Verkar som att du valt rätt bil...Men...om hastighetsmätaren står såhär ...så är det tur att du är i tyskland! Quote
calm Posted November 7, 2007 Posted November 7, 2007 Mycket intressant, väntar med spänning på fortsättningen. Sådana här reportage gillar jag! Calm Quote
Hagto Posted November 7, 2007 Posted November 7, 2007 Denne tråden har jeg gledet meg til (hørt rykter om at den skulle komme)! Gleder meg stort til fortsettelsen Quote
eliot Posted November 7, 2007 Author Posted November 7, 2007 Kul med denna tradition! Verkar som att du valt rätt bil...Men...om hastighetsmätaren står såhär /.../ ...så är det tur att du är i tyskland! Det är så att jag valt rätt reskamrat - Det är han som äger bilen - jag tillhör den kategorin som har så dyr anläggning att jag inte har råd med en fin bil Vi anlände till Berlin på torsdagen (5/7) och Robert Grubstad hade hjälpt oss så att kl. 11 på fredagen skulle vi besöka MBL's huvudkontor och showroom Som vanligt tog vi in på ett hotel vid Kurfürstendamm och då jag ville utnyttja tillfället och ta riktigt bra bilder så passade jag på att köpa ett nytt objektiv, ett AF Micro-NIKKOR 60mm f/2.8D, på Wüstefeld vid Kurfürstendamm. Calle_jr hade visat sitt objektiv när jag besökte honom någon vecka tidigare och när jag såg att priset var betydligt billigare i Tyskland så slog jag till. - Det kändes nästan lite dekadant att bara snabbt springa in i en affär och köpa ett nytt objektiv Som Timbre skrev så uppfyllde objektivet högt ställda förväntningar Har sett ett exempel på vad som komma skall och den bilden var hififotografering på hög nivå. Väntar med spänning! Quote
eliot Posted November 7, 2007 Author Posted November 7, 2007 Vi blev mycket väl mottagna av Wadim Gratschow, ansvarig för försäljning och marknadsföring i Tyskland, och Martina Kleemann som var vänlig nog att posera så att ni kan få en uppfattning av hur stora högtalarna är. Det vi ser på bild är MBL 101 X-treme och den finns än så länge bara i ett par men man tänker sig att bygga denna högtalare, för hand, i en liten serie på högst 10 par och man räknar med ett parpris på 140.000,- € Quote
mikael2 Posted November 7, 2007 Posted November 7, 2007 Vad häftigt att få besöka MBL :cool: Detta blir spännande att följa! Quote
Timbre™ Posted November 7, 2007 Posted November 7, 2007 Det här måste kännas som sjunde våningen i Berlin... :cool: Quote
iroise Posted November 7, 2007 Posted November 7, 2007 Härligt, jag trodde allt var visat från årets resa !? Skall bli roligt att följa. Quote
K-man Posted November 7, 2007 Posted November 7, 2007 Verkar bli en riktigt härlig tråd detta Eliot! Den som väntat på något gott!!! \\K-man Quote
Timbre™ Posted November 7, 2007 Posted November 7, 2007 Här är det viktigt att klicka upp bilden till rätt storlek för att verkligen känna djupet i RAW-formatet. Quote
calle_jr Posted November 7, 2007 Posted November 7, 2007 Denna tråd har man väntat på MBL är verkligen tuffa. De utstrålar teknologi. Man skulle inte bli förvånad om det började slå gnistor om kokongerna, ungefär som hjärnorna i Dr. Hfuhruhurrs dilemma. Undrar vad det är som hänger i taket. Är det bara dekoration eller har det något annat syfte? Quote
Mattias Posted November 7, 2007 Posted November 7, 2007 Härligt Eliot. Detta blir ett nöje att följa /Mattias Quote

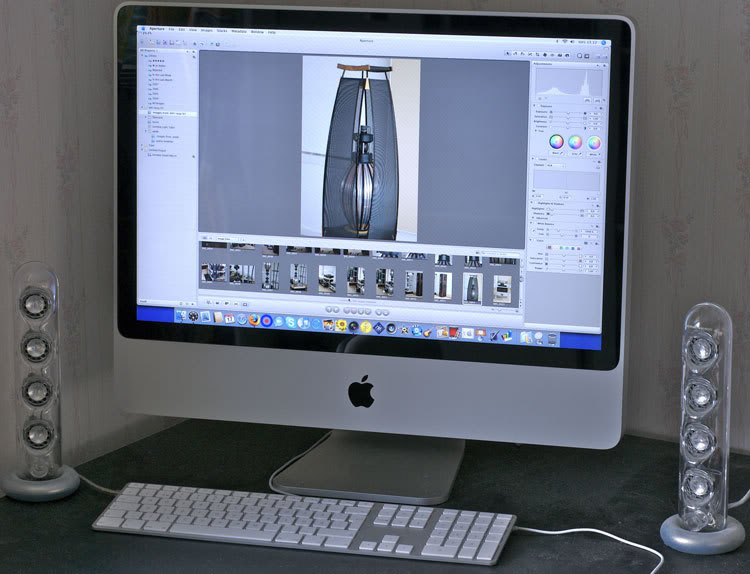

P-pan Posted November 7, 2007 Posted November 7, 2007 Den första snön föll i helgen och vintern närmar sig - vad är då bättre än att gå igenom bilder från sommarens resa Orsaken till att jag dröjt så länge med detta reportage beror på att jag väntat på min nya iMac. Oooh läckra fullregister talare Skämt å' sido, snygg dator, dom kan sin sak på Äpplet Härligt att sommaren får leva kvar ett tag till. Mera bilder nu Quote

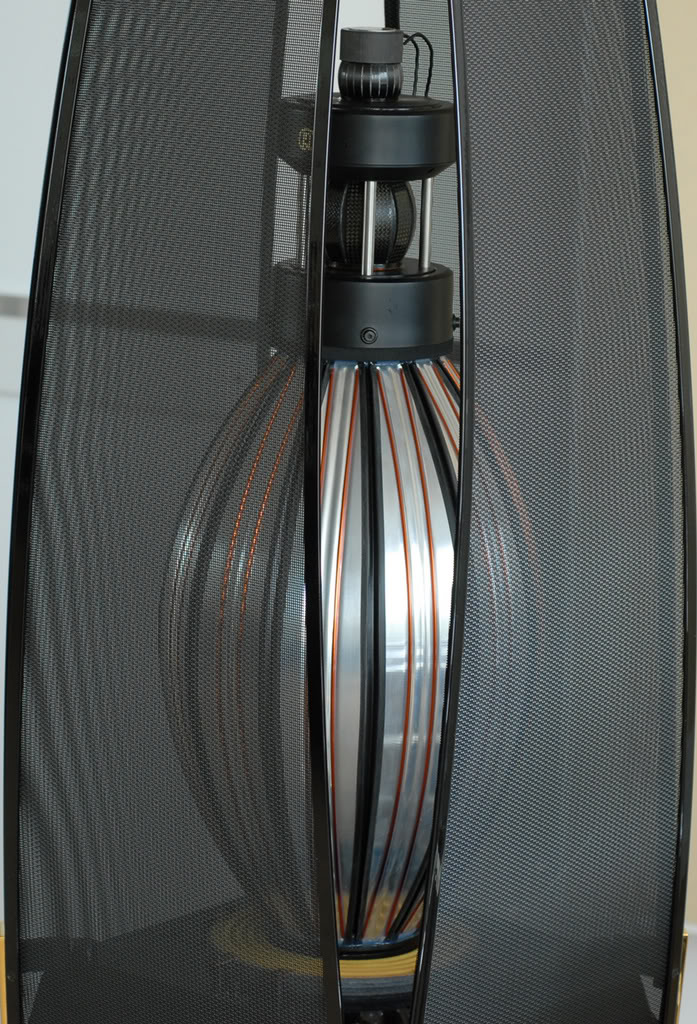

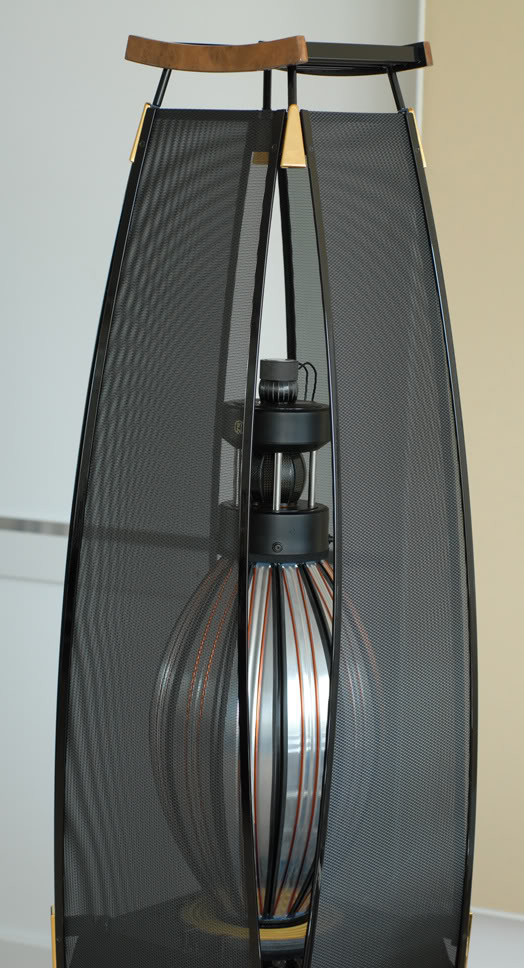

eliot Posted November 7, 2007 Author Posted November 7, 2007 Innan vi går in på det stora systemet så tänkte jag visa en bild som jag tog på den MBL 101E som står till vänster om det stora systemet. MBL 101E som har ett angivet frekvensområde på 24Hz-40kHz är ett fyrvägssystem där en konventionell basreflex ("subwoofer") tar hand om 24-105Hz. På bilden ser vi den stora "melonen" ("woofer") som tar hand om 105-600Hz, och ovanför den befinner sig mellanregistret ("midrange") 600-3500Hz och överst diskantelementet ("tweeter") 3500-40'000Hz, där de tre sistnämnda är Radialstrahler eller som de också kallas "Biegeschwinger". Detta namn har de fått eftersom ljud skapas när de böjda lamellerna (som består av olika material beroende på frekvensområde) böjs eller rätas ut när ström går igenom magnetspolen nertill, dvs. när underdelen rör sig upp respektive ner. Vi saxar från beskrivningen av mbl 101E radialstrahler och jag hänvisar till bilderna ovan The Radialstrahler concept includes a circular vertical arrangement of lamellas around an axis for each frequency range (tweeter, midrange driver and subwoofer). On the upper side, these lamellas are firmly glued in a thrust bearing and on the lower side, they are connected to a moving coil. If a pulse of music is now transmitted from the amplifier to the speaker, these slightly bent lamellas (therefore the Radialstrahler is also called “Biegeschwinger”) are oscillated – they radiate sound waves, in this case music. The result is a sound of unusual acoustic space and realism that is absolutely free from coloring, that is neutral and homogenous. Quote

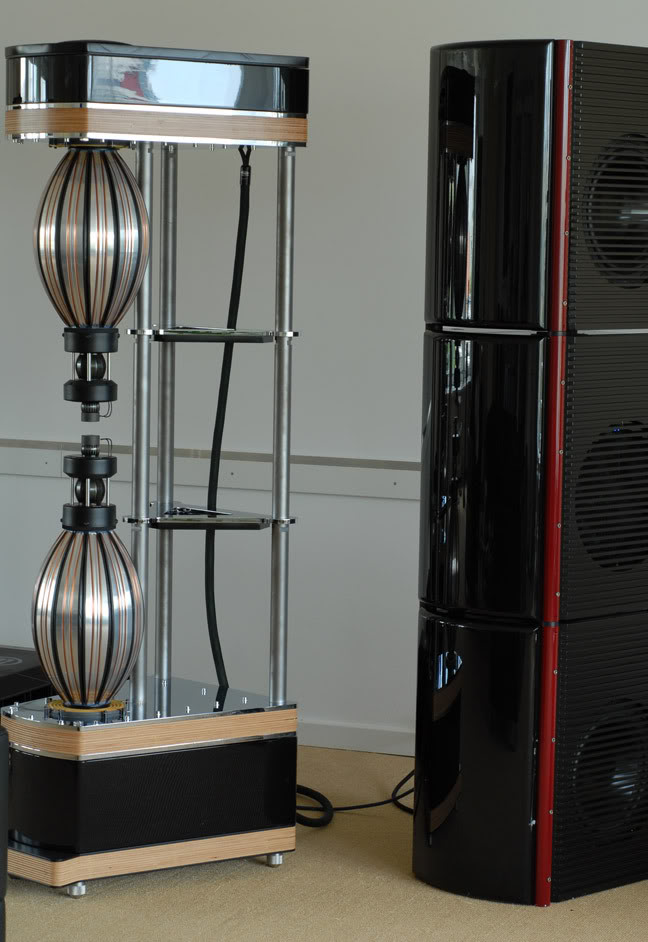

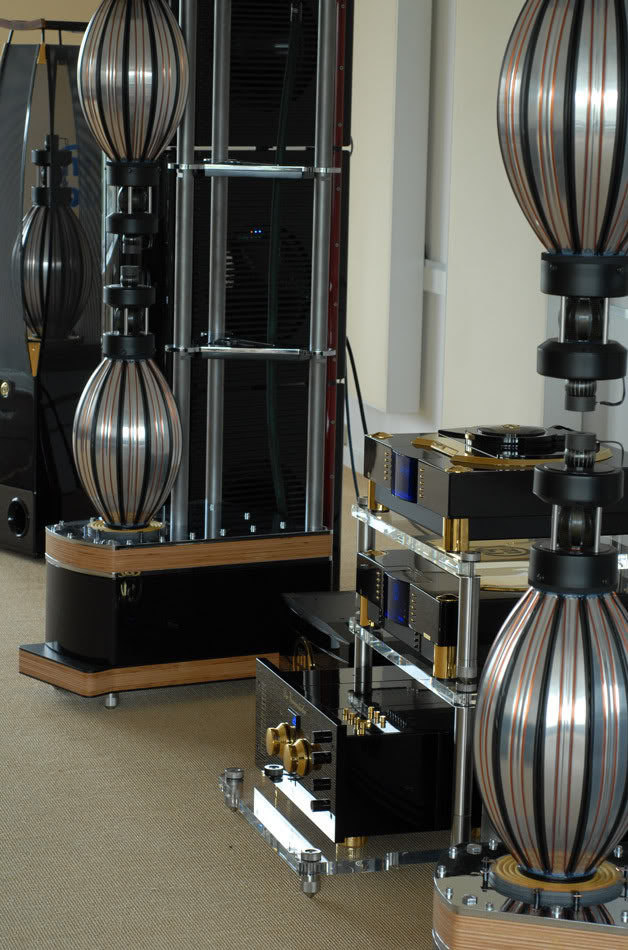

eliot Posted November 7, 2007 Author Posted November 7, 2007 En bild på det stora systemet från sidan Quote
Guest asimov66 Posted November 7, 2007 Posted November 7, 2007 helt otroligt. Och jag som ej repat mig från hifiresan 2005 Quote
Guest Peo Posted November 7, 2007 Posted November 7, 2007 Dräggel dräggel.. Som sagt, den här tråden är efterlängtad! Quote

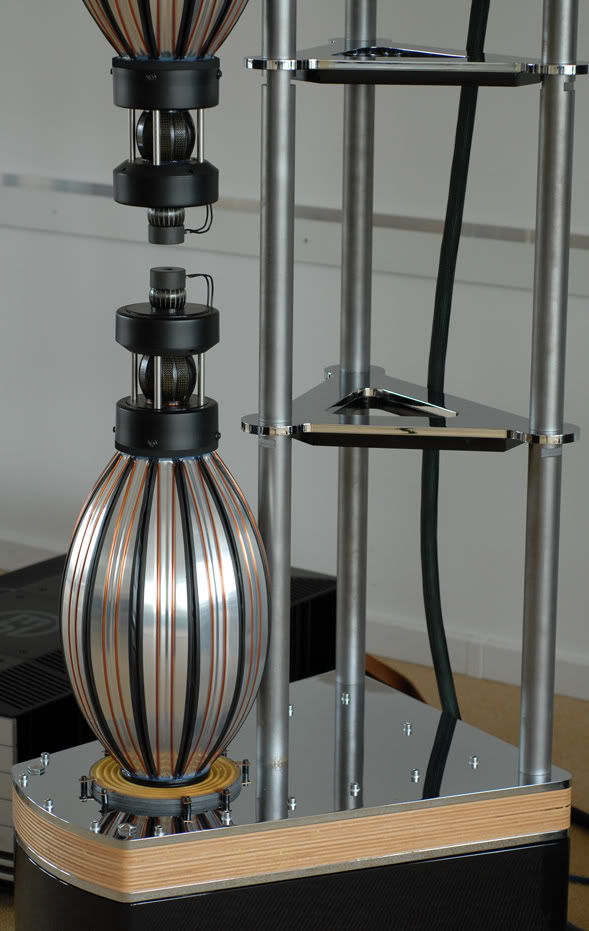

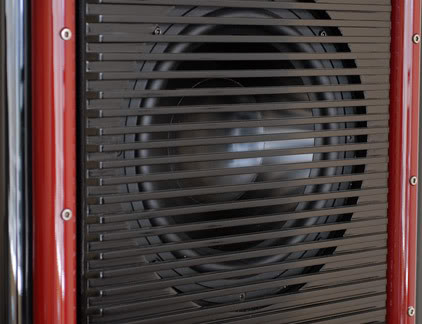

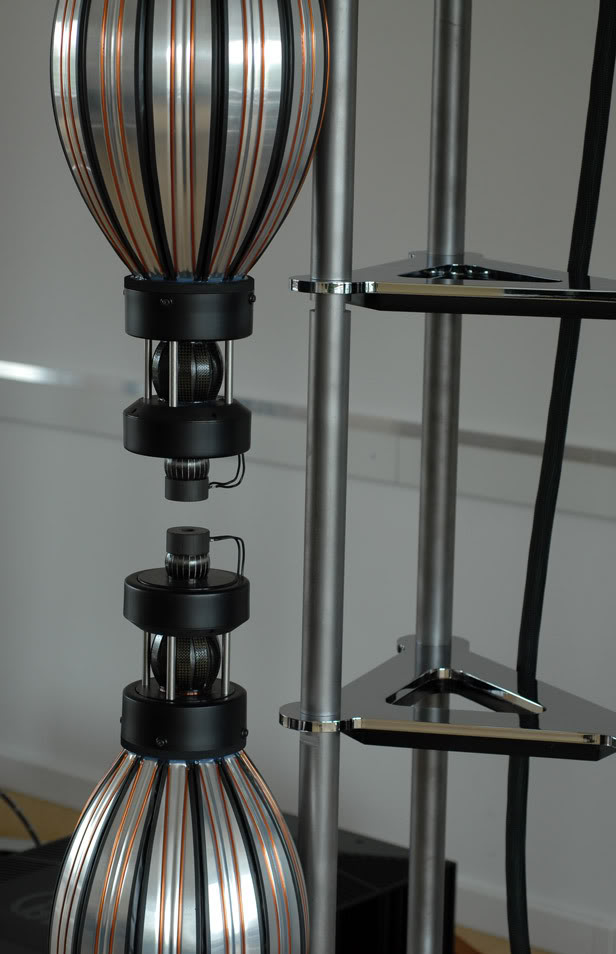

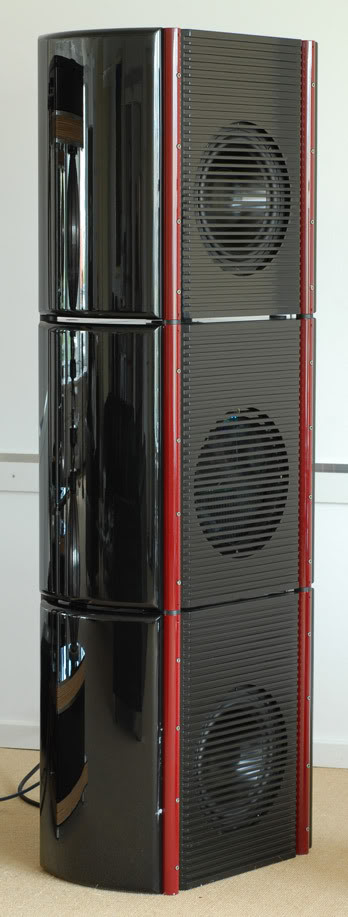

eliot Posted November 8, 2007 Author Posted November 8, 2007 Dräggel dräggel.. Som sagt, den här tråden är efterlängtad! Ja, jag gjorde en "Timbre" och tog lång tid på mig. Vi kom dit klockan 11 och jag var färdig med fotograferandet först vid 4-tiden och hela tiden hade vi trevligt sällskap av Martina Kleemann som såg till att vi fick kaffe och också bjöd oss på en mycket god lunch på en restaurant i närheten När vi anlände så beskrevs och demonstrerades det stora systemet av Wadim Gratschow som är ansvarig för försäljning och marknadsföring i Tyskland. Den person som är kontaktperson för Robert och även besökte Audio Concept i slutet på sommaren är emellertid Export Manager Silvia Hadel men hon hade förhinder så jag fick bara prata med henne på telefon. Hon har också varit vänlig och rätt ut några oklarheter som jag hade inför publiceringen. Vi fick även träffa MBL chefen Wolfgang Meletzy men jag återkommer om detta liksom med lyssningsintryck Högtalaren MBL 101 X-treme består per kanal av två delar, en radialstrålare som i princip är två stycken MBL 101E (utan subwoofer) vända mot varandra och en aktiv basmodul med 4 stycken 12" element riktade åt sidan, två innåt och två utåt. och här ser vi ett element: Quote
Guest Peo Posted November 8, 2007 Posted November 8, 2007 Underbart! Jag hoppas att alla förstår att det här är en World Exclusive som eliot bjuder på.. Ett sånt här ingående reportage med detaljbilder på MBL 101X finns ingenstans. Quote
IcedEarth Posted November 8, 2007 Posted November 8, 2007 Underbart! Jag hoppas att alla förstår att det här är en World Exclusive som eliot bjuder på.. Ett sånt här ingående reportage med detaljbilder på MBL 101X finns ingenstans. Ja vi får snart börja skriva på engelska här så fler kan ta del av alla fina repotage här! Väldigt spännande repotage detta! //rillo Quote
eliot Posted November 8, 2007 Author Posted November 8, 2007 Tack för alla vänliga ord Ja vi får snart börja skriva på engelska här så fler kan ta del av alla fina repotage här! Väldigt spännande repotage detta! //rillo Jag tror att dessa bilder kommer att dyka upp på olika forum i asien - Min handlare i Schweiz har berättat att han funnit bilder från sin affär när han varit på besök i asien Mitt nya objektiv inbjöd till närbilder så vi går väl lite närmare Quote
iroise Posted November 8, 2007 Posted November 8, 2007 Fantastiska bilder Eliot kanonskärpa! Kul att följa. Quote

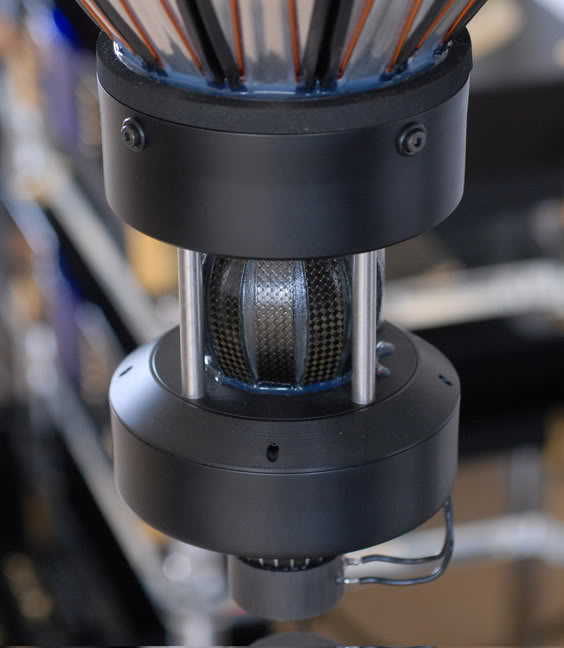

eliot Posted November 8, 2007 Author Posted November 8, 2007 MBL är verkligen tuffa. De utstrålar teknologi. Man skulle inte bli förvånad om det började slå gnistor om kokongerna, ungefär som hjärnorna i Dr. Hfuhruhurrs dilemma. Det ser onekligen ut som ett gnistgap En närbild på det övre mellanregistret som (liksom diskanten som vi ser undertill) har lameller i kolfiber och som tillverkas för hand In order to meet the high demands, especially concerning realism, the numerous lamellas being arranged around the axis in the tweeter and midrange driver are made from one of the highest-quality materials: they are manually made from carbon fiber, pressed under a high pressure and hardened at an exact temperature. The assembly of the exactly controlled components requires absolute precision in fine mechanics. The same applies for the lamellas of the woofer, which show the lowest sound distortion, when they are manufactured from an aluminum/magnesium alloy. Quote

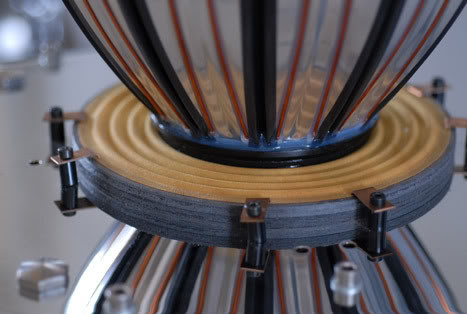

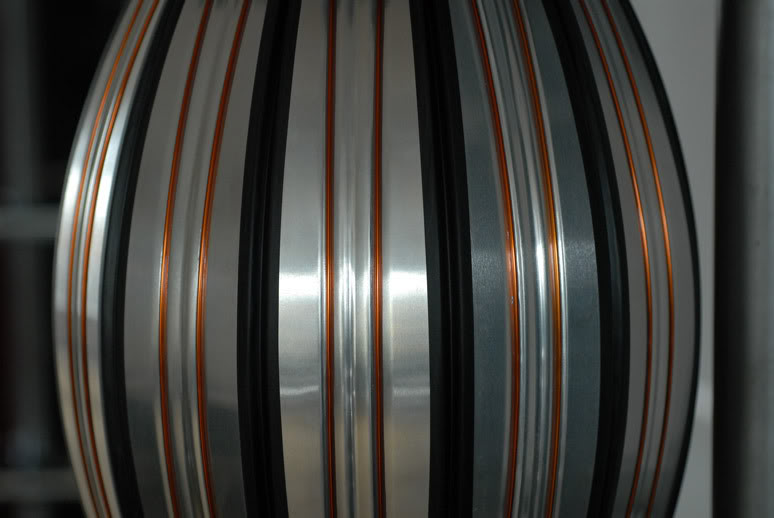

eliot Posted November 8, 2007 Author Posted November 8, 2007 Att bygga en MBL 101E är mycket krävande och det byggs en MBL 101E per medarbetare och månad och man har 8 specialister som ansvarar för slutmonteringen. Totalt tillverkas i krävande handarbete cirka 200 Radialstrahler per år. Här ser vi hur lamellerna, som är tillverkade av en aluminum/magnesium legering, är förbundna med en rörlig spole ("moving coil"). Den undre delen är alltså i princip en dynamisk högtalare utan membran (se Wikipedia). Här ser vi lamellerna och överst ser vi mellanregister och diskantelementet Quote
Timbre™ Posted November 8, 2007 Posted November 8, 2007 Demorummet gick heller inte av för hackor... Ljust, öppet och harmoniskt efter vad bilderna förmedlar. Quote
