Timbre™ Posted October 8, 2005 Posted October 8, 2005 Kraft under huven... Med siktet inställt på personligt utformade system är det åter dags att presentera en hemanläggning vid sidan av det stora mainstreamflödet...eller vad sägs om horn, rör, ICE-power och aktiv drivning kryddat med digital rumskorrigering i ett och samma paket... :cool: Quote
Timbre™ Posted October 8, 2005 Author Posted October 8, 2005 Som en kontrast till Älvsjömässans strömlinjeformade hembioanläggningar kommer här ett system där varje del har sin historia och entusiasmen är den gemensamma nämnaren. Så nära Älvsjö men ändå så långt ifrån - häng med hem till Harryup... Quote
Bravo Posted October 9, 2005 Posted October 9, 2005 Trevligt, personlig historia, jäpp lika med kulturhistoria. Quote
K-man Posted October 9, 2005 Posted October 9, 2005 Se där ja...men Timbre...det är oundvikligt...Hurry Up!! \\K-man Quote

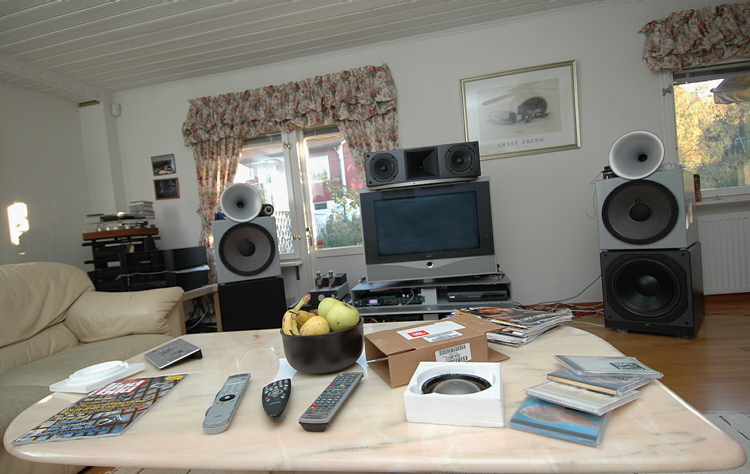

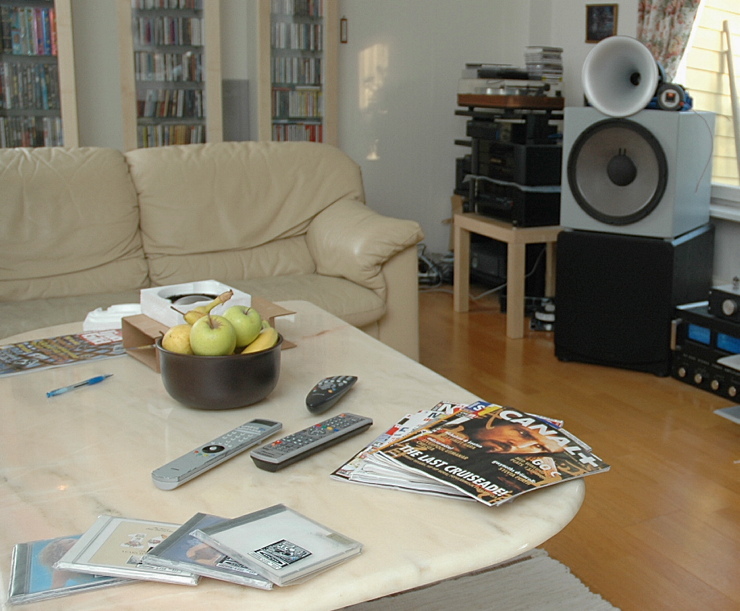

Timbre™ Posted October 9, 2005 Author Posted October 9, 2005 Se där ja...men Timbre...det är oundvikligt...Hurry Up!! Hurry Up.... Numera säger vi Harry Up... Vi börjar med att vända på steken. En överblick av detaljerna som bildar helheten och dessa representanter för skilda teknologier skall samverka för att skapa ett euphoniskt () tillstånd. Tillvaron kan delas upp i frekvensband och här möter vi triodljud i toppen, kraftiga ICE-powermoduler till mellanregistret och aktiva subwoofers till bottenoktaverna. Lyssnade på varje register för sig och det var en häftig upplevelse... Tillsammans skall de återskapa musik. Quote
Ekman Posted October 9, 2005 Posted October 9, 2005 det lär ju inte saknas någon bas iallafall :cool: Quote

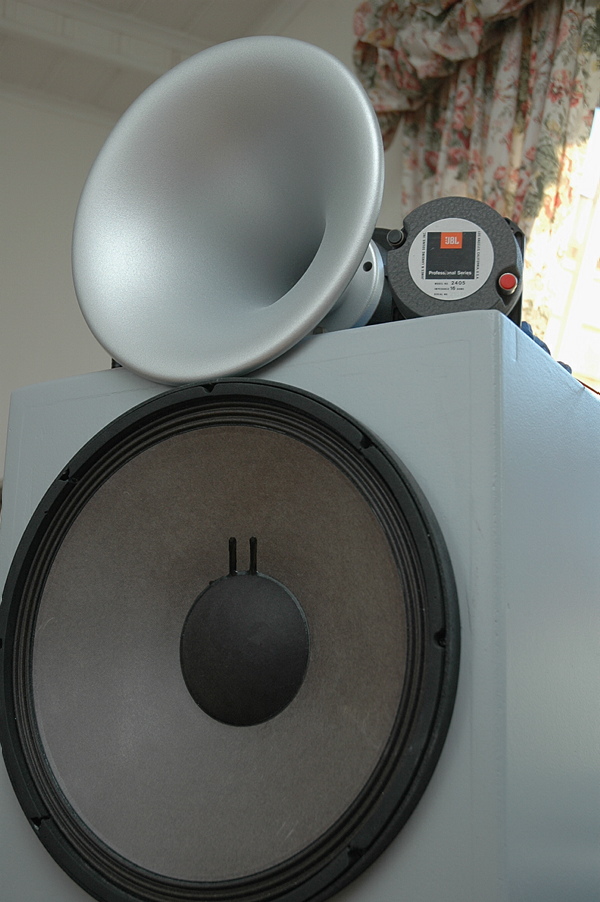

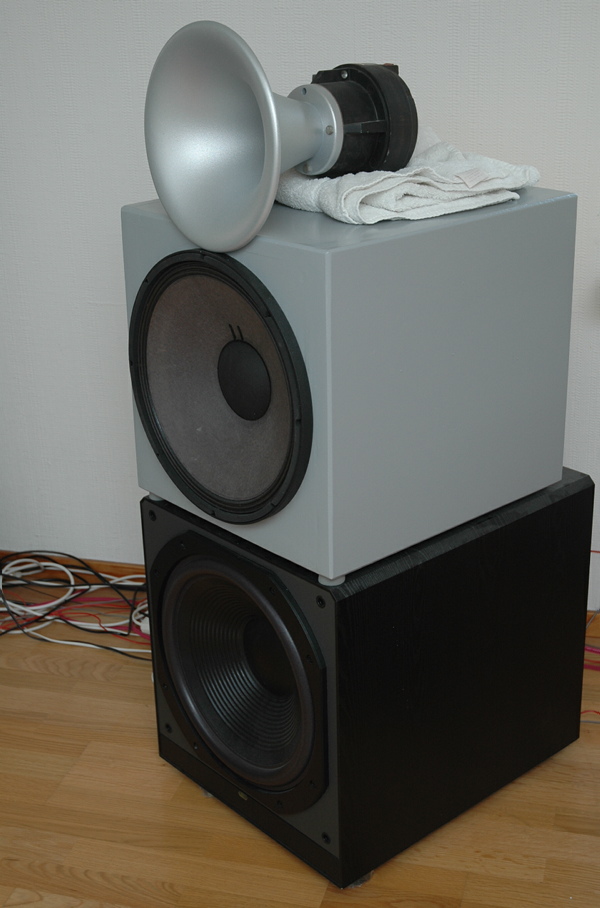

Timbre™ Posted October 9, 2005 Author Posted October 9, 2005 En högkänslig värld... I ett ovanpåliggande Tractrix Horn sitter en JBL 2450 Compression Driver monterad. Under dessa förutsättningar får man en verkningsgrad på runt 111 dB SPL/W/m rakt framifrån och plötsligt blir nio Silver Night triodwatt en ofantlig massa kraft vilket framgick med full tydlighet. Det kommer att bli mycket JBL och till höger hittar vi en tidigare använd JBL Professional Series 2405 Driver. Quote

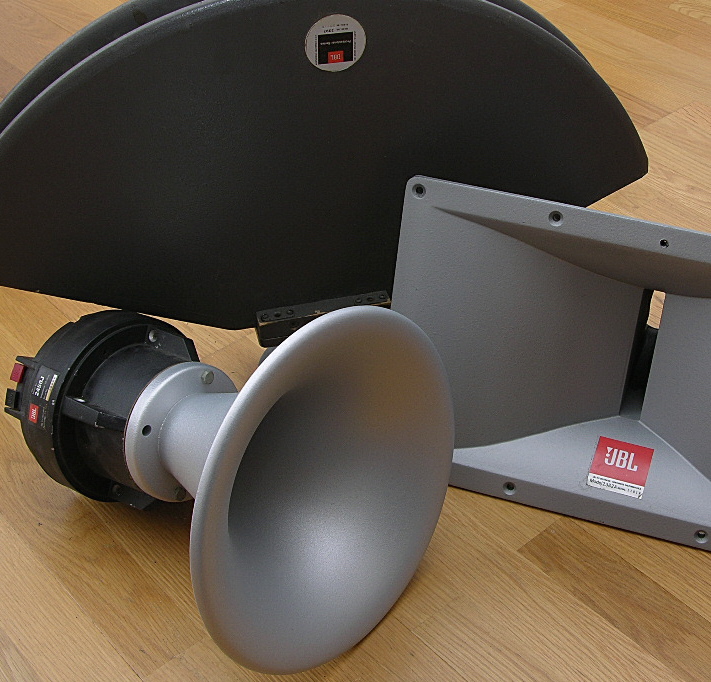

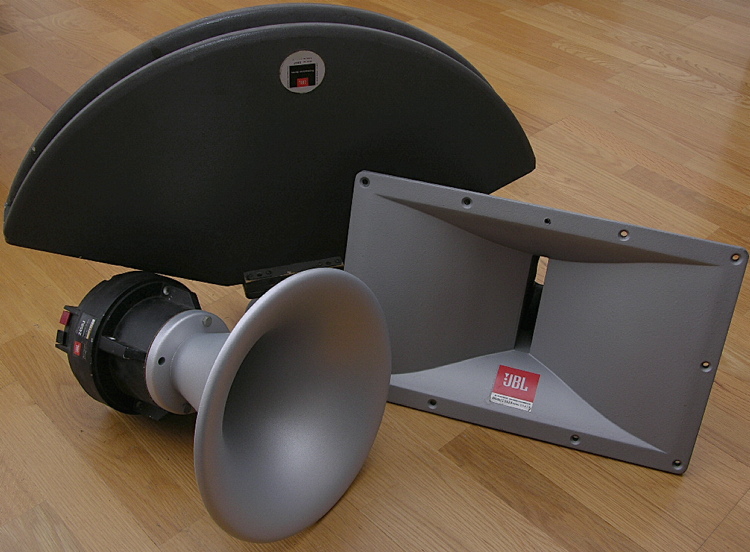

Timbre™ Posted October 10, 2005 Author Posted October 10, 2005 Variationer på ett tema... :cool: I bakgrunden tronar klassiska JBL Model 2397 Diffraction Horn, en skapelse i trä där den rekommenderade delningsfrekvensen ligger på 800 Hz. Med drivern 2440 får man känsligheten 108dB/W/m on-axis. Till höger ett exempel ur den moderna hornvärlden, ett 2382 som enligt våra dagars recept tillverkas i konstfiber. Quote

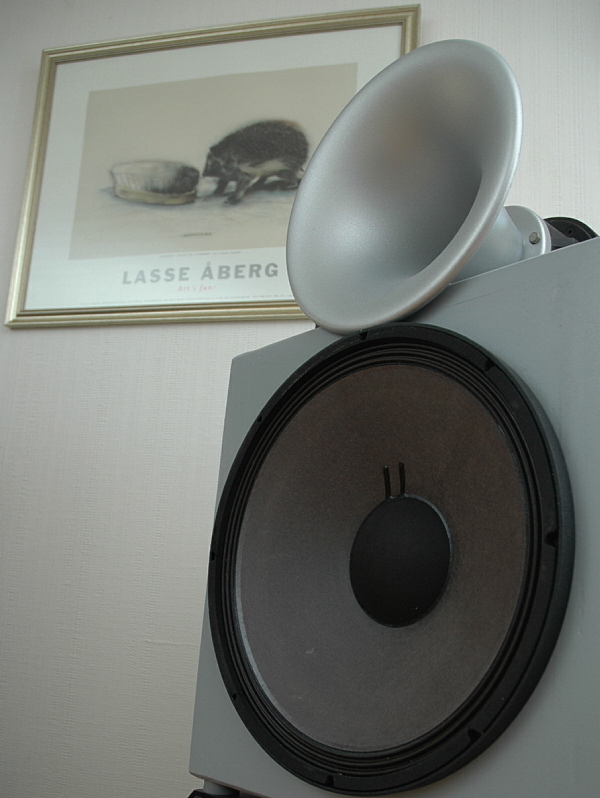

Timbre™ Posted October 10, 2005 Author Posted October 10, 2005 Dagens huvudrollsinnehavare med anor som går tillbaka till tjugotalet då Paul Voight tog patent på det första tractrixhornet. Fortfarande aktuellt på grund av sina hemisfäriska spridningsegenskaper med liten reflexion och färgning. Detta exemplar är tillverkat i Tyskland och hornets kropp byggs upp i skikt eller lager. Det finns en intressant tråd om bland annat spridningsegenskaper på Faktiskt.se. Quote
Niklas Nord Posted October 10, 2005 Posted October 10, 2005 Trevligt ! NN har också hälsat på där Quote
IcedEarth Posted October 10, 2005 Posted October 10, 2005 Äre meridian man kan se till vänster? /rillo Quote

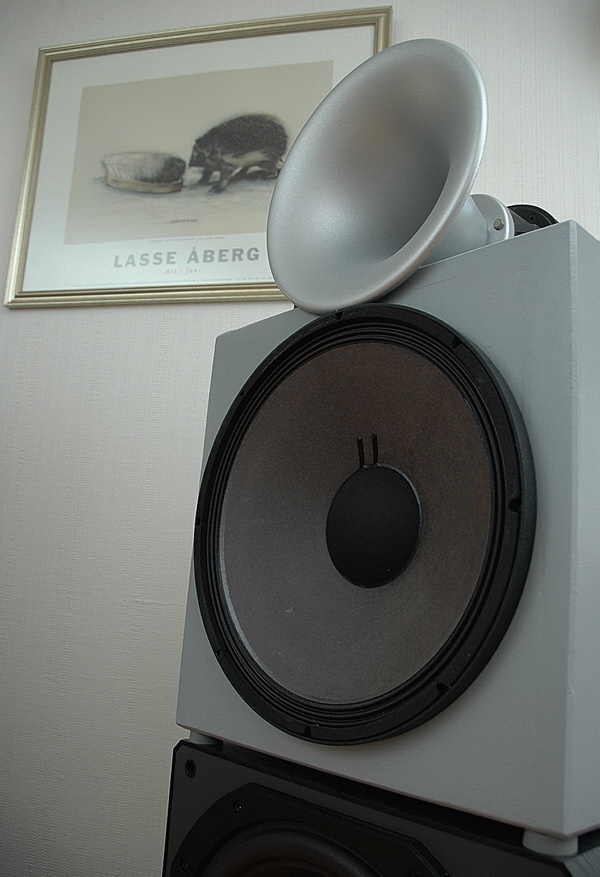

Timbre™ Posted October 10, 2005 Author Posted October 10, 2005 Trevligt ! NN har också hälsat på där Ja, Hifisverige är litet... Förmodligen förundrades även NN över mellanregistrets konarea hos dessa 15" JBL 2227 som tar hand om frekvenser mellan 80 och 675 Hz. Nu har vi halkat ner på en känslighet av 100 dB/W/m och då passar det ju bra med en B&O ICEpower ASP1000 till mellanregistret i respektive frontkanal. Quote
Timbre™ Posted October 10, 2005 Author Posted October 10, 2005 Äre meridian man kan se till vänster? /rillo Ja, det är Meridian och dom står där av flera anledningar men speciellt en som vi kommer till lite längre fram. Quote
Timbre™ Posted October 10, 2005 Author Posted October 10, 2005 Basen sköter sig alldeles själv och tas om hand av två aktiva subwoofers från Paradigm. Servo 15 kan krypa ner till 12 Hz och de inbyggda förstärkarna kan leverera 1200 W mellan 20 Hz och 150 Hz. Avrullningsfrekvensen kan regleras från 35 Hz till 150 Hz och fasjusteringen är (givetvis) steglös. Quote

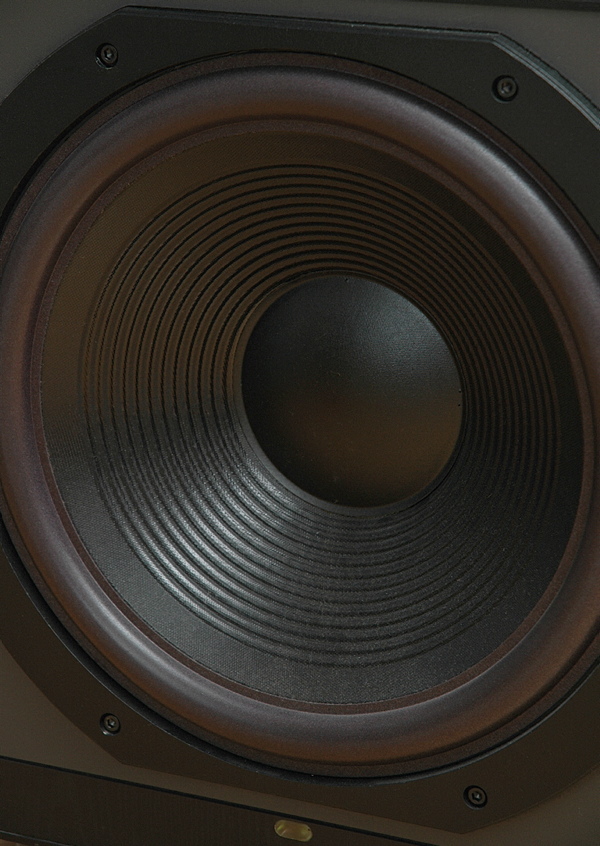

Timbre™ Posted October 10, 2005 Author Posted October 10, 2005 Även i suboktaverna handlar det om en femtontummare och detta är en servostyrd bas med "ultra-class-D" förstärkeri. Påminner lite om min Modulus-sub faktiskt men här är det helt andra förstärkareffekter. Quote

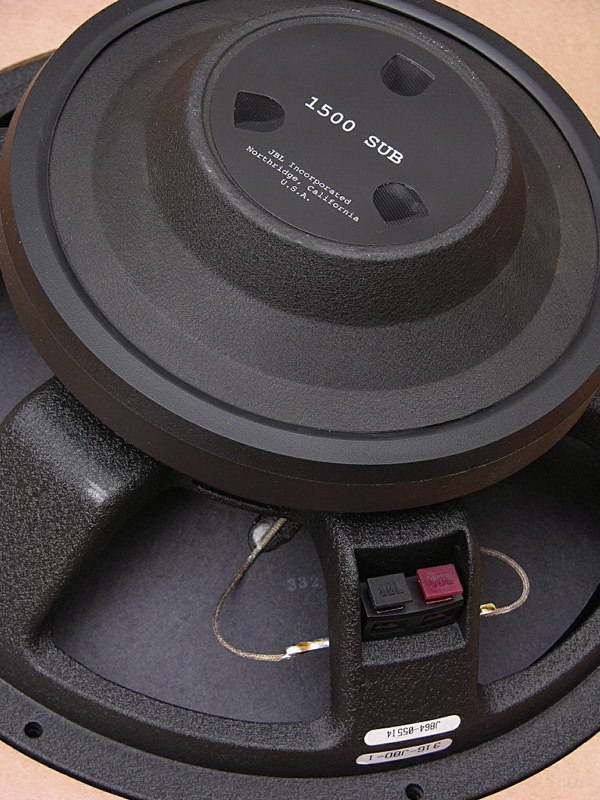

Timbre™ Posted October 12, 2005 Author Posted October 12, 2005 Kompakt intryck. Ja, här kommer mer kompakta intryck från JBL... Ett hyperventilerat element för användning bland de lägre oktaverna. Quote

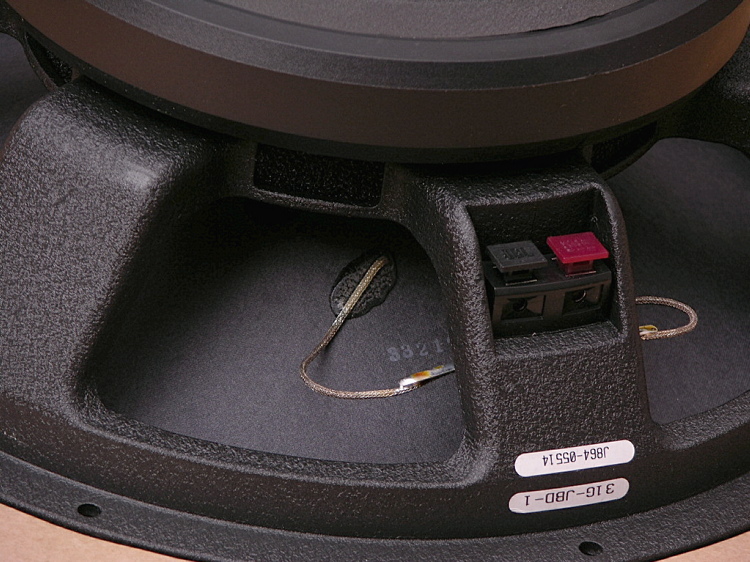

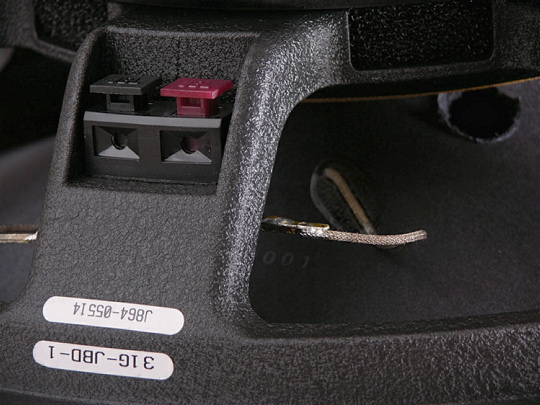

Timbre™ Posted October 12, 2005 Author Posted October 12, 2005 Här finns ventilationsöppningar lite varstans i värmebekämpningens tjänst. En rejäl pjäs som man inte bär omkring på hur som helst... Quote

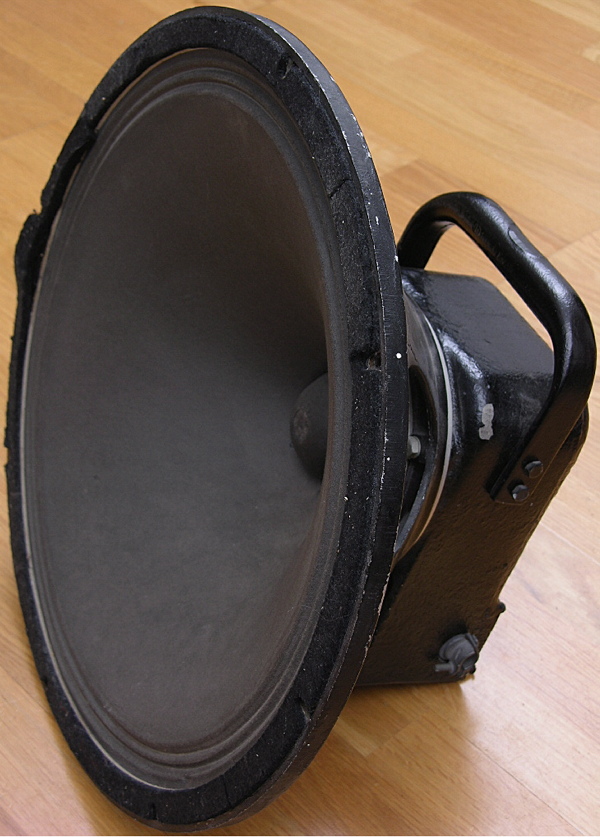

Timbre™ Posted October 12, 2005 Author Posted October 12, 2005 Stannar vi kvar i den massiva skolan blir det vintagehifi av första klass. Det här hade ju kunnat vara en bra start på en gissningstävling... Quote

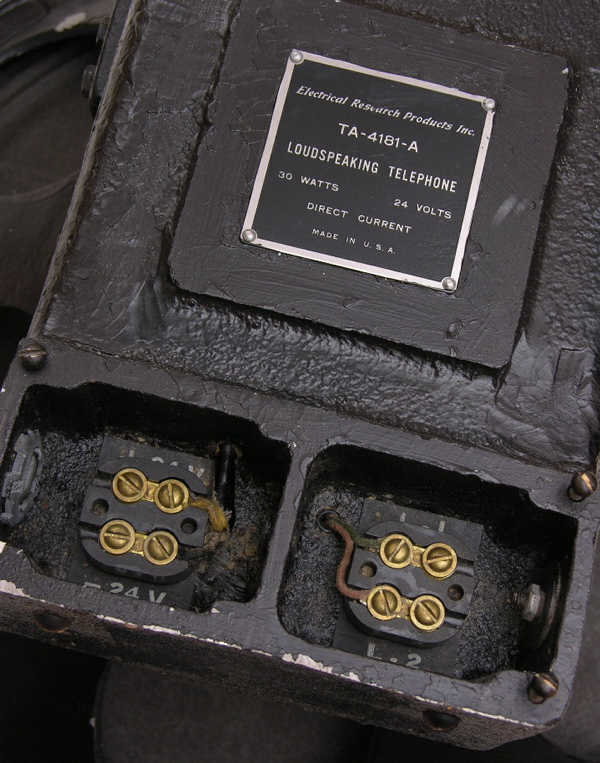

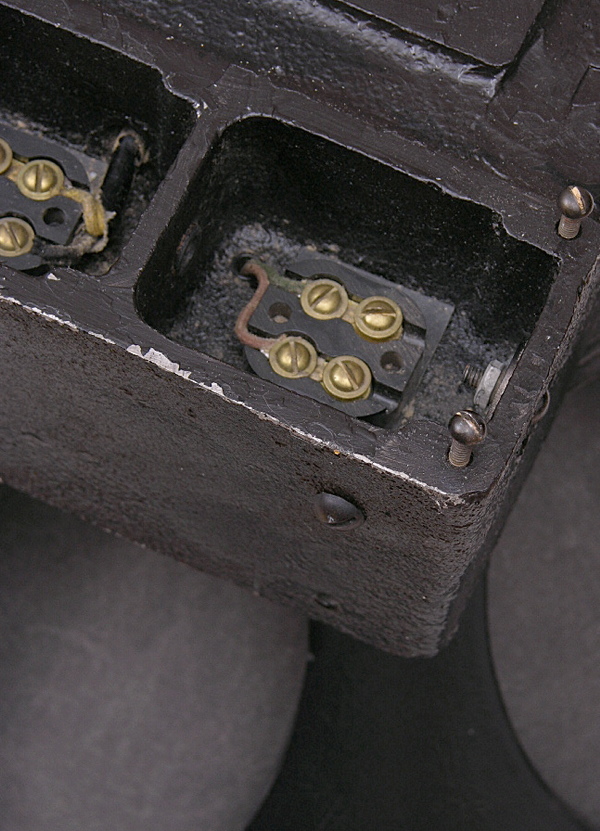

Timbre™ Posted October 12, 2005 Author Posted October 12, 2005 Det blir emellertid ingen sträckbänk utan här kommer svaret direkt. Om jag inte blandar ihop det så har vi klivit tillbaka till tjugotalet (). Quote

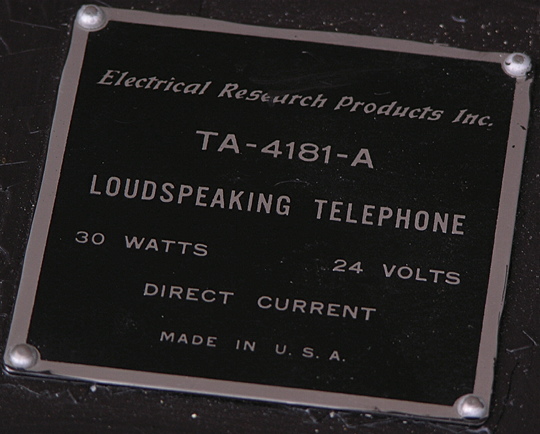

Timbre™ Posted October 12, 2005 Author Posted October 12, 2005 "Loudspeaking Telephone" är ju ett kul sätt att beskriva det... Quote
Timbre™ Posted October 12, 2005 Author Posted October 12, 2005 Så här ser senioren ut i sin helthet. Quote
Timbre™ Posted October 12, 2005 Author Posted October 12, 2005 Lite som en kontrast till våra dagars strandnallar... Quote
Niklas Nord Posted October 13, 2005 Posted October 13, 2005 Ja, Hifisverige är litet... Förmodligen förundrades även NN över mellanregistrets konarea hos dessa 15" JBL 2227 som tar hand om frekvenser mellan 80 och 675 Hz. Nu har vi halkat ner på en känslighet av 100 dB/W/m och då passar det ju bra med en B&O ICEpower ASP1000 till mellanregistret i respektive frontkanal. <{POST_SNAPBACK}> hehe, ja 15" är mycket konarea för mellanregister, jag har 28" dvs mellan 100hz - 650hz Quote
juha Posted October 13, 2005 Posted October 13, 2005 Lite som en kontrast till våra dagars strandnallar... <{POST_SNAPBACK}> Kontrast, nej en förbild tycker jag Tänk bara alla sköna ENSAMMA sommar dagar på stranden :cool: Quote

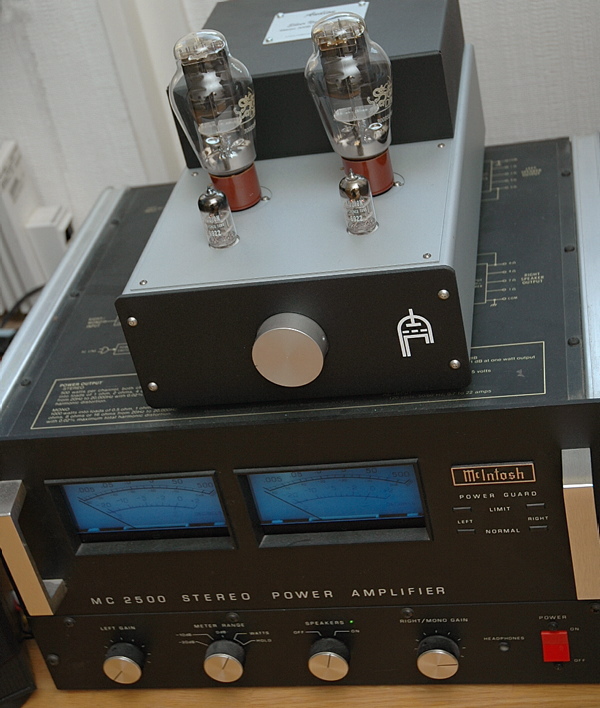

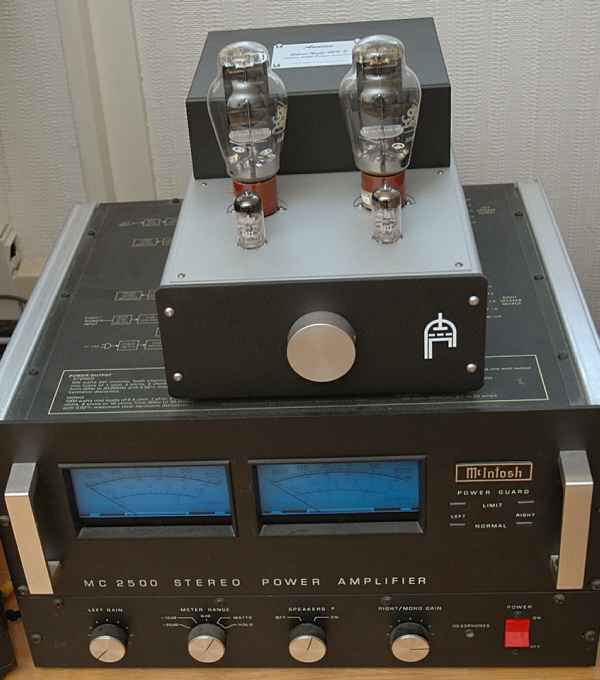

Timbre™ Posted October 13, 2005 Author Posted October 13, 2005 hehe, ja 15" är mycket konarea för mellanregister, jag har 28" dvs mellan 100hz - 650hz Alla högtalarkoner behöver en förstärkare och till de känsliga hornen längst upp räcker denna Audion Silver Night mer än väl med sina max 10 triodwatt (klass A). Hifilivet får aldrig vara helt problemfritt och med en känslighet på 111 dB får man passa sig för överdriven effekt och det ställs stora krav på tyst elektronik. Allt hörs och jag vet vad som kan hända när man har 1600W i 8 ohm tillgängliga till 92dB. Brusgolvet tar hissen rakt upp på vinden och situationen blir ohållbar i längden. Här gick det att få höra brus genom att stoppa örat i trattarna men från lyssningspositionen var det tyst. Quote
Timbre™ Posted October 13, 2005 Author Posted October 13, 2005 Det välmatade McIntoshsteget MC 2500 gick på halvfart och ena kanalen används till centerhögtalaren (även det en JBL... ) när det är dags att titta på TV... MC 2500 går att monobrygga men här klarar vi oss ändå. Att monobrygga till lättdrivna högtalare är inte alltid helt problemfritt. Quote
Timbre™ Posted October 14, 2005 Author Posted October 14, 2005 I avdelningen för signalkällor till vänster i systemet finns en Meridian 598 DVD-Audio Player. Tillsammans med processorn 861 och Meridians eget interface kallat MHR Smart Link går det att plocka ut högsta upplösning från CD, DVD-Audio och DVD-Video. Quote

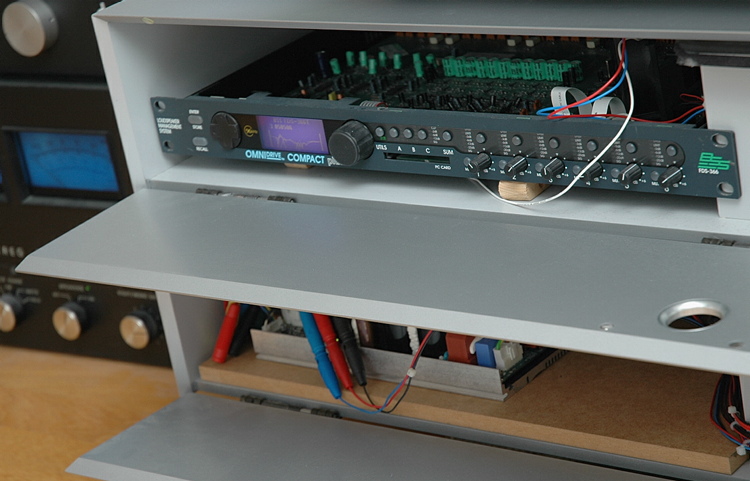

Timbre™ Posted October 14, 2005 Author Posted October 14, 2005 Meridian erbjuder ju möjligheten att signalen färdas i digital form ända fram till högtalarkabinettet (t.ex. DSP 8000 Active Loudspeaker) så dessa signalkällor öppnar givetvis upp för digital signalbehandling. Här en BSS FDS-366T för rumskorrektion. Designen ger tydliga signaler om studiobruk och inställningsmöjligheterna är så många att begränsningarna ofta kan sitta mellan öronen på användaren... Detta är ingenting man kopplar in och använder fullt ut över en natt. Quote
