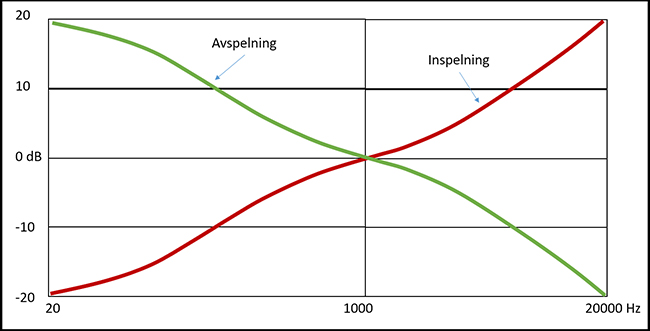

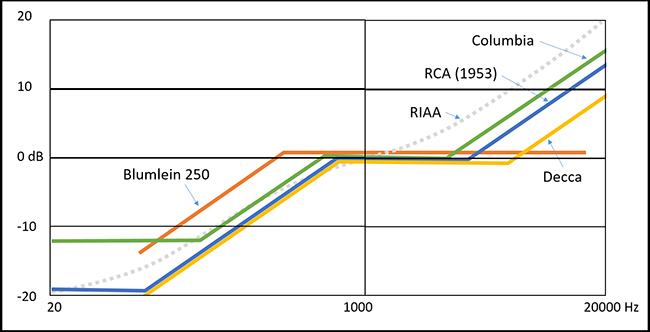

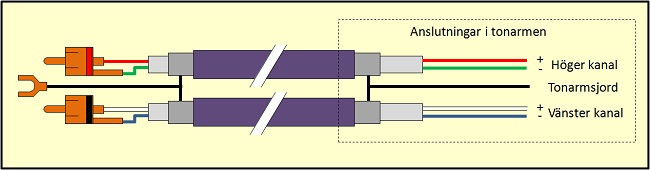

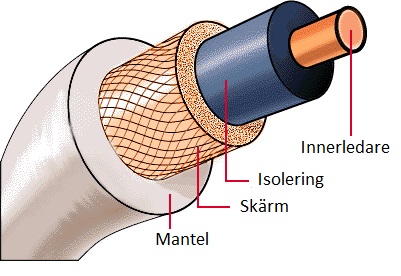

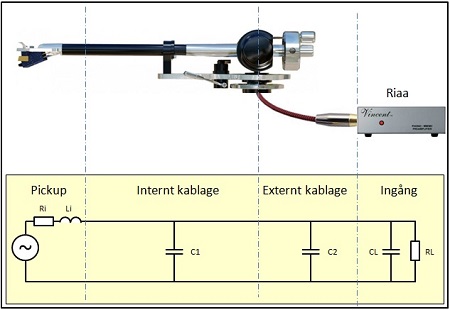

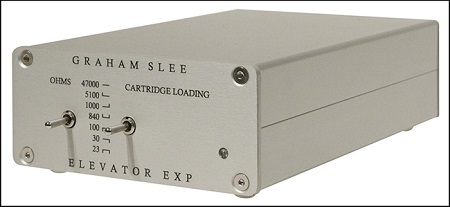

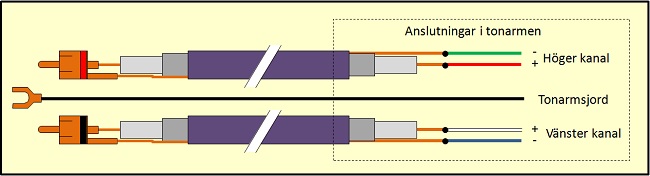

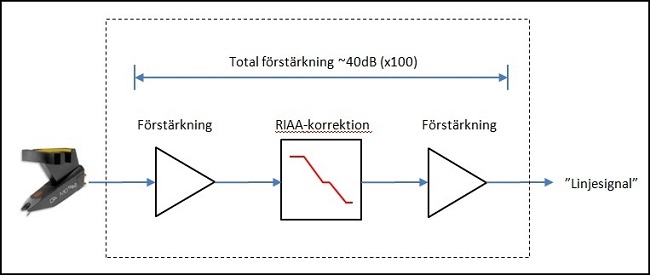

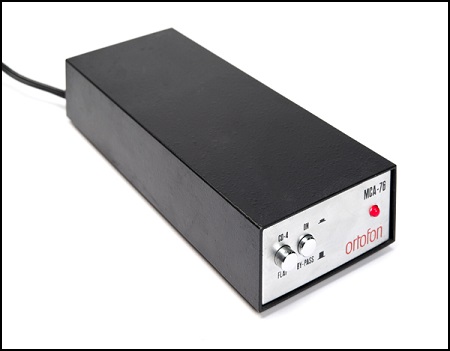

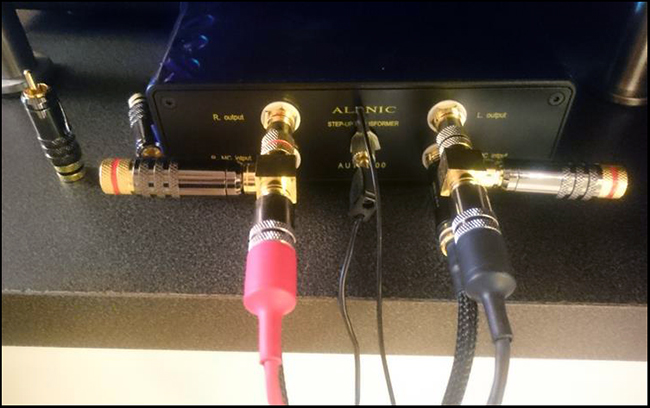

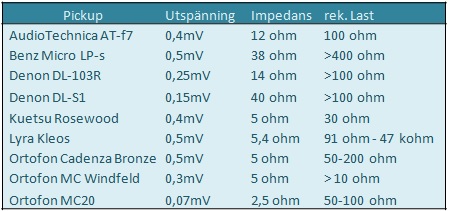

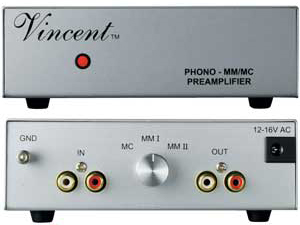

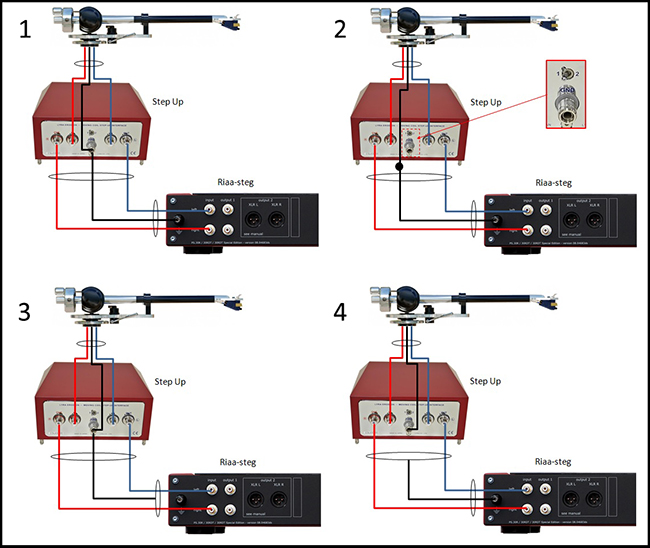

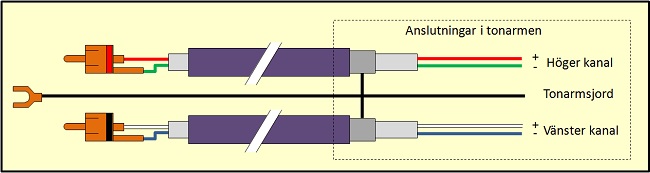

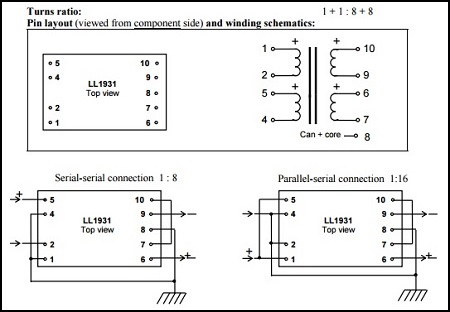

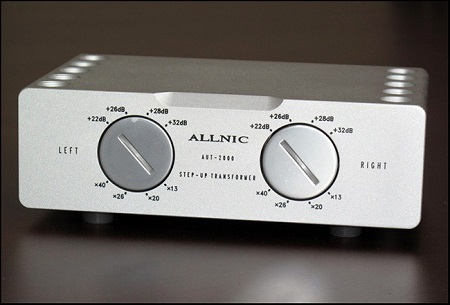

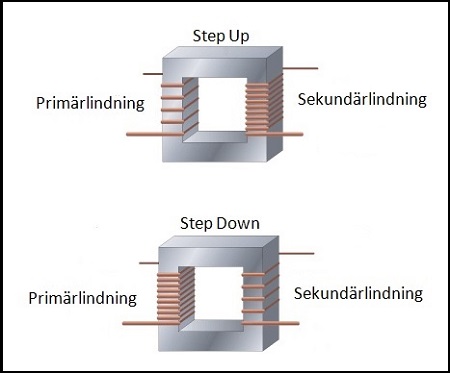

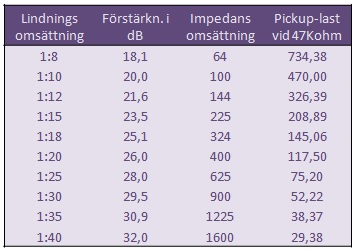

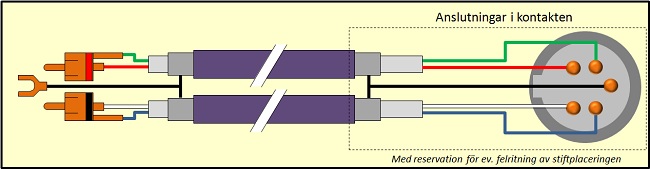

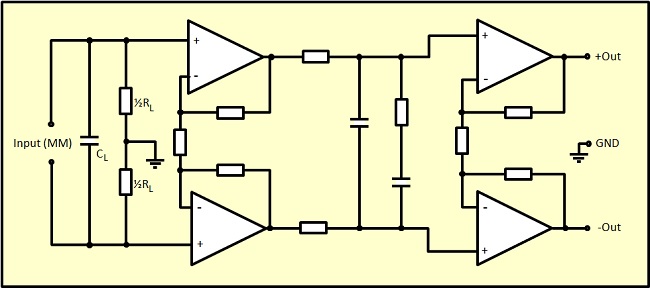

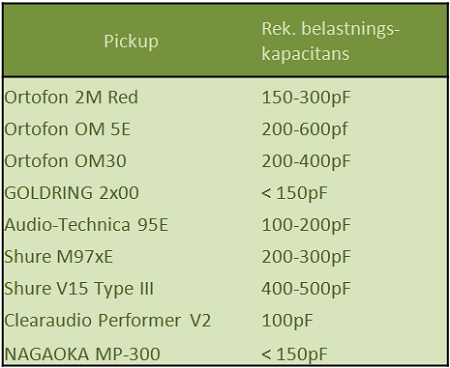

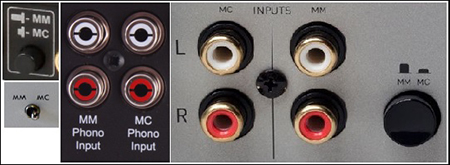

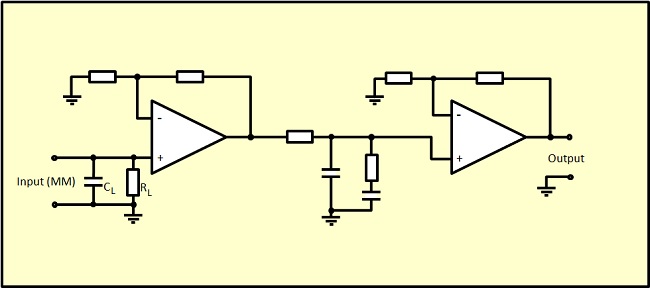

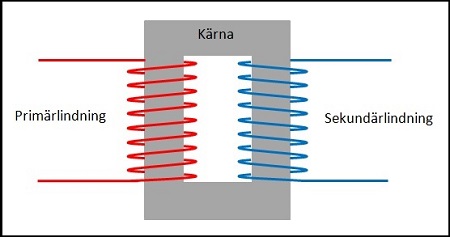

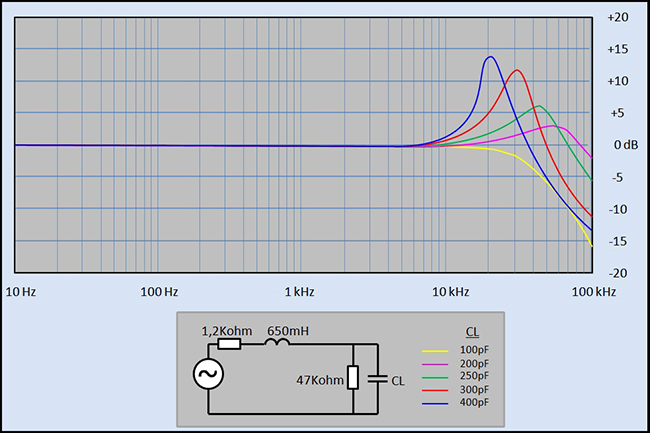

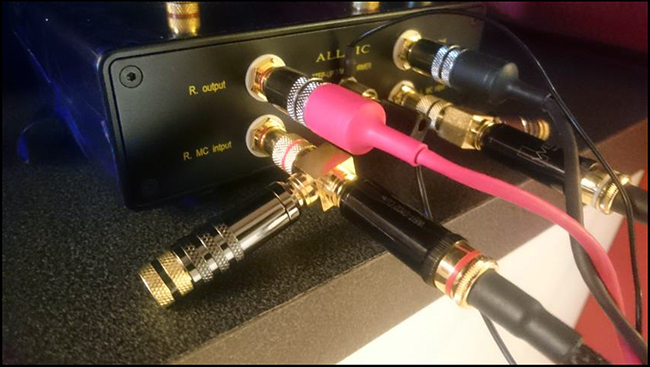

calle_jr Posted August 4, 2024 Posted August 4, 2024 Nu när vi gått igenom pickup-konstruktioner och mekanisk anpassning av pickup vs tonarm samt uppställning av skivspelare är avklarad är det dags att fokusera på den elektriska anpassningen. De delkomponenter som främst påverkar den elektriska anpassningen är pickup, eventuell step up, riaa-steg och kablar. RIAA För att öka signal/brus-förhållandet (S/N) och öka speltiden på skivorna började man ganska tidigt att manipulera musiksignalen innan gravering. Man höjde det övre frekvensregistret (diskanten) vid inspelning för att öka S/N och man sänkte det lägre registret (basen) för att ge mer speltid. Columbia, RCA, Decca m.fl. hade sin egen standard för hur man manipulerade signalen innan gravering (se bilden nedan). Före mitten av 50-talet hade skivbolagen olika sätt att manipulera signalen innan gravering. RIAA-kurvan är inritad svagt prickad som jämförelse. Eftersom man vid avspelning är tvungen att reversera eller återställa signalen till sitt originalskick med ett antifilter ställde avsaknaden av en konsekvent metod till med problem och det dröjde tyvärr några år innan alla bolag enades om att göra denna signalmanipulering på samma sätt. I mitten av 50-talet enades man om den standard som Recording Industry Association of America (RIAA) hade utarbetat och den lever fortfarande kvar. Inspelningen sänks 20dB vid 20Hz och höjs 20dB vid 20kHz. Vid uppspelningen reverseras kurvan med filter och det görs i ett så kallat riaa-steg. Fram till början av 90-talet hade de flesta förstärkare en Phono-ingång med inbyggd riaa-korrektion avsedd för skivspelare (Phono) men nu för tiden är det ganska sällsynt, i stället finns det ett flertal externa riaa-steg på marknaden att välja på. Ett externt riaa-steg omvandlar pickupens signal till en vanlig linjesignal motsvarande den från en CD-spelare, tuner eller DAC och kan anslutas till förstärkarens AUX-ingång eller motsvarande. Principbild över ett Riaa-steg eller en Phono-ingång på en förstärkare. Det underlättar betydligt för oss konsumenter med den standardiserade riaa-korrektionen, men det finns fler anpassningar som måste stämma för att vi ska få ut maximalt från vinylavspelningen. Gränssnittet mellan pickup och riaa-stegets ingång är tyvärr inte 100% standardiserat, pickuptillverkarna har inte enats om en standard, olika fabrikat och även modeller från samma tillverkare ställer helt olika krav. För att göra det enkelt delar vi upp pickuperna i två läger, MM och MC. Elektrisk anpassning av MM-pickup: En MM-ingång på en förstärkare eller ett externt riaa-steg brukar hålla sig i närheten av följande spec: Insignal: ~5 mV (2,5-12 mV) Impedans: 47 kohm Kapacitans: ~100-200 pF Förstärkning: ~40 dB De flesta MM-pickuper lämnar en passande signal och är konstruerade för en belastningsimpedans på 47 kohm. Däremot kan det vara stor skillnad på vilken belastningskapacitans de vill ha. Här några olika exempel från nätet: Listan kan göras betydligt längre, men de flesta MM-pickuper ligger i dessa häraden. Som ni ser är det ett ganska stort span för vissa pickuper, t.ex. Ortofon OM 5E som kan lastas med 200-600 pF. Låter den likadant inom hela det intervallet? Nej, det gör den definitivt inte. Kapacitansen påverkar betydligt mer än många verkar tro. Pickupens inre induktans (spolarna) och belastningskapacitansen bildar tillsammans en resonanskrets som vid sin resonansfrekvens kommer att höja utsignalen med upp till +10-15 dB. Ju högre kapacitans, desto lägre ner i frekvensbandet kommer resonanstoppen. Skillnaden på hur en pickup uppför sig beroende på dess belastningskapacitans kan vara förhållandevis stor, jämför kurvorna i grafen nedan. Olika belastningskapacitans påverkar var i registret resonanstoppen hamnar. För hög belastning innebär höjd diskant tidigt i registret, för låg innebär tidig avrullning. Detta är en simulering av en pickup med en intern induktans på 650 mH och en impedans på 1,2 kohm. (Som jämförelse har en Ortofon 2M Red 700 mH/1,3 kohm.) Kurvorna är teoretiskt beräknade och bör därför tas med en nypa salt, men för att illustrera principen fungerar de bra. Titta på bilden ovan så ser du vad som händer vid olika belastningskapacitans, det verkar som att 150 pF vore en korrekt belastningskapacitans för vår simulerade pickup. En för hög kapacitans ger en höjning av det övre registret och en för låg kapacitans gör att det övre registret rullar av lite för tidigt. I motsats till signalkablar kommer alltså en ökad kapacitans att generera en höjning av det övre registret. Då tar vi nästa steg. Vi börjar med en bild: Längst ner på bilden ser vi det elektriska ekvivalentschemat över de ingående komponenterna. Till vänster visas pickupens inre resistans (Ri) och induktans (Li), sen kommer kapacitansen för tonarmens interna kablage (C1) följt av anslutningskabelns kapacitans (C2) och avslutningsvis riaa-stegets ingångsimpedans (RL) och kapacitans (CL). Vi har hoppat över kabelresistansen och induktansen då den är närmast försumbar i det här sammanhanget. Pickupens belastningskapacitans är summan av C1 + C2 + CL. Ett ganska vanligt värde för den totala kapacitansen hos en tonarm med tillhörande kabel brukar ligga mellan 100-300 pF. Några exempel på tonarmar: SME 309 internt 33 pF + originalkabel på 140 pF = 173 pF SME V internt 15 pF + originalkabel på 140 pF = 155 pF SME3009 SII ~140 pF totalt Jelco SA 750D internt 25 pF + originalkabel 205 pF = 230 pF Pro-Ject totalt 150-160 pF beroende på modell Kuzma Stogi & Ref 58 pF totalt Kuzma 4Point single 42 pF totalt Kuzma 4Point via box 75 pF totalt Olika riaa-steg har olika ingångskapacitans och här är ett par exempel. Vincent PHO-111 - Input Impedance MM I: 47 kohm/100 pF - Input Impedance MM II: 47 kohm/300 pF Pro-Ject Phono Box 47 kohm/120 pF Audio Reserch PH6 47 kohm/200 pF Whest Audio PS.30 RDT 47 kohm/100 pF EAR 834P = 47 kohm/200 pF Tyvärr är det många tillverkare som inte anger vilken ingångskapacitans deras riaa-steg har. Nu är det dags för ett exempel: Vi tar en Thorens TD-166, en Ortofon 2M Red och en Pro-Ject Phono Box. Enligt Thorens så är den totala kabelkapacitansen 190 pF och på riaa-steget anges ingångskapacitansen till 120 pF. Summan blir 190pF + 120 pF = 310 pF. Ortofon 2M Red vill ha 150-300 pF, så vi ligger inte helt galet, men det finns en liten risk för en något överbetonad diskant. Ibland kan den vara till nytta, men också till skada i en för övrigt ljus anläggning. Om vi istället väljer en Audio-Technica 95E, som vill ha 100-200 pF, blir situationen annorlunda. I vårt exempel är ju den kapacitiva lasten 310 pF. Detta är inte riktigt bra, risken finns att det blir ett ganska "sss-igt", hårt och vasst ljud. Hur löser man nu detta? Det enklaste är nog att försöka byta ut kabeln mellan skivspelare och riaa-steg eller korta ner den befintliga. En Van den Hul D502 har 75 pF/meter och räcker det med en 0,75 m (56 pF) kabel så är du hemma. Räkna med ungefär 20-30 pF för den interna tonarmskabeln. Summan blir då 25 pF + 56 pF + 120 pF = 201 pF. Som nästa exempel väljer vi nu en Ortofon OM 5E (som vill ha 200-600 pF), till vår nyligen modifierade skivspelare (vi har ju bytt kabel). Att lasta en OM 5:a med 200 pF kommer antagligen att ge en märkbar avrullning i diskanten. Vad gör vi? Den enklaste lösningen i detta fallet är nog att löda in en kondensator på 100-200 pF (per kanal) parallellt över signalen (mellan resp. kanals + och -) någonstans i signalkedjan. Ryms den i RCA-kontakten så är nog det den smidigaste lösningen, annars är det bara att öppna riaa-steget och löda in dem där. Ett riaa-steg med valbar ingångskapacitans är helt klart en fördel om man byter pickup ofta. På t.ex. ett Vincent PHO-111 kan man välja mellan 100 pF och 300 pF. Ett fall från verkliga livet: En vän kom till mig med sin skivspelare (en ProJect av något slag med löstagbar kabel) och undrade om jag kunde laga den. Han hade flyttat skivspelaren på grund av en ommöblering, och efter det så lät det riktigt illa. "Jag måste ha sabbat något, men kan inte hitta vad", var felbeskrivningen. Det visade sig att han hade ersatt originalkabeln med en 5 meter lång signalkabel som han hade hittat på stormarknaden, modell Sämsta Sortens Signalkabel. Den nya kabeln uppvisar en kapacitans på 755 pF plus 25 pF för internkablaget och ytterligare 100 pF på riaa-ingången, vilket totalt blir 880 pF. Han har en NAGAOKA MP-300 på sin skivspelare och den vill inte ha över 150 pF. Slutsats: Använd inte långa kablar mellan skivspelare och Riaa-steg om inte din pickup vill har en väldigt hög belastningskapacitans! Har du skivspelaren långt från anläggningen, placera då riaa-steget hos skivspelaren och kör de långa kablarna mellan riaa-steg och förstärkare istället. MC-ANPASSNING Till skillnad från MM-världens mer eller mindre standardiserade 5 mV/47 kohm, så finns det ingen sådan standard för MC-pickuper. Om man nu har gjort valet att införskaffa en MC-pickup men bara har ett standard MM-riaa behövs oftast någon typ av för-förstärkning av MC signalen, en så kallad Step Up. Det finns två alternativ. En extern aktiv förstärkare, sk. Head-amp En extern, passiv Step Up Transformer (SUT). Att välja en aktiv Head-amp kan helt klart vara ett alternativ till en SUT och dagens Head-Amp's är så pass lågbrusiga att just bruset som tidigare har varit Head-ampens akilleshäl inte längre är något problem. Ett exempel på en "modern" aktiv MC-förstärkare (Head-amp). Graham Slee Elevator EXP Gain: 22.5 dB Signal to noise ratio: -120 dB CCIR Q-Pk [-130 dB RMS (20 Hz-20 kHz)] Impedance: 47 kohm, 5.1 kohm, 1 kohm, 840 ohm, 100 ohm, 30 ohm and 23 ohm ..och här har vi en gammal goding från mitten av 70-talet att jämföra med. Ortofon MCA-76 Gain: 34 dB Impedance: 75 ohm Signal to noise ratio: >69 dB OBS! En head-amp innehåller inte riaa-korrigering utan är endast till för att förstärka signalen från en MC-pickup så att den passar ihop med ett MM-riaa. Det finns flera olika aktiva Head-amps och många externa riaa-steg med inbyggd stepup att välja på, men det finns även förstärkare med inbyggt Riaa och MC-stepup. Nu är det tyvärr inte så enkelt att alla MC-pickuper passar till alla MC-StepUp. Varje fabrikat/modell av pickup har sina önskemål för att prestera maximalt. Första kravet är en "lagom" förstärkning. Ett standard MM-riaa brukar vara specificerad till 5 mV insignal, men fungerar oftast ner till 2-2,5 mV utan att det blir för mycket brus och upp till 10-12 mV utan att överstyras. MC-pickuper kan ha en utsignal från några få µV till över 1 mV. Om vi tar den första pickupen i listan (AudioTechnica AT-f7) så ser vi att den har 0,4 mV utsignal. Pickupförstärkaren bör då lämpligen ha en förstärkning från 6 ggr (för 2,4 mV utsignal) upp till max 30 ggr (för 12 mV utsignal). För att få den önskade utsignalen på 5 mV krävs en förstärkning på 12,5 gånger. Nu brukar man ange förstärkningen i dB, inte i gånger, här är en enkel omräkningstabell så att ni får ett hum om förhållandet. Spänningsförstärkning för en stepup anges ofta i dB. En stepup med "f" gångers förstärkning motsvarar då dB=20*log f. Och omvänt, i antal dB's förstärkning motsvarar f=10dB/20. Vi testar med en Ortofon MCA-76 till vår AudioTechnica AT-f7. Den har 34 dB förstärkning, vilket är detsamma som 50 gånger och vi får då en utsignal på 20mV. Det är definitivt inte en bra kombination, risken är väldigt stor att vi överstyr riaa-steget. (Ortofons nylanseringar av MC-pickuper andra halvan av 70-talet som t ex MC20 hade betydligt lägre utspänning än vad dagens typiska MC-pickuper har. Därav den höga förstärkningen i MCA-76 som också lanserades som step-up för dessa pickuper). Då testar vi med en Graham Slee Elevator EXP. Elevatorn har 22,5 dB förstärkning (13,3 gånger) och kommer att ge en utsignal på 5,3 mV. Perfekt! Det andra kravet vi måste tillgodose är en hyfsat korrekt belastningsimpedans. Tittar vi nu i tabellen igen så ser vi att AudioTechnica AT-f7 har en rekommenderad belastning på 100 ohm. Även detta krav kan tillgodoses med Graham Slee Elevator. Den har valbar impedans och är alltså en lämplig step-up till den pickupen. Ett Vincent PHO-111 (riaa-steg med inbyggd MC-förstärkare)... ...har följande data: Input sensitivity MM I & II: 4 mV/1 kHz MC: 0.45 mV/1 kHz Output voltage: 200 mV/1 kHz Signal-to-Noise Ratio MM I & II: > 88 dB, - MC: > 78 dB Input Impedance MM I: 47 kohm/100 pF Input Impedance MM II: 47 kohm/300 pF Input Impedance MC: 100 ohm/100 pF Om vi tittar i pickup-tabellen ovan så ser vi att flertalet pickuper ligger i området 0,4-0,5 mV på sin utsignal, vilket ser bra ut, men Vincent PHO-111 har en fast ingångsimpedans på 100 ohm. Detta utesluter t.ex Benz Micro LP-s (för låg impedans) och Koetsu Rosewood (för hög impedans), men även Ortofon MC20 (p.g.a. för låg förstärkning). Oftast är det enkelt att ändra belastningsimpedansen på en Head Amp, det brukar bara vara att byta ut ett par resistorer, men har man ingen kunskap eller inte känner någon som kan göra jobbet får man leta efter andra vägar. MC-pickupen är förhållandevis okänslig för sin belastningskapacitans eftersom den är både lågohmig och låginduktiv. Vi tar Lyra som exempel, den har en intern impedans på 5,4 ohm och en induktans på 9 µH (= 0,000009 H). En "vanlig" MM-pickup, typ Ortofon Red, har en intern impedans på 1,3 kohm och en induktans på 700 mH (=0,7 H). Impedansen är alltså 240 ggr högre och induktansen är 78 000 gånger högre än Lyran's och det beror på det stora antalet varv i spolarna på en MM-pickup. Det är ju framförallt de resonanskretsar som uppstår tillsammans med belastningskapacitansen som kan påverka, men samtidigt är den inre impedansen (källimpedansen) så låg (5-20 ohm) i de flesta MC-pickuper att sannolikheten för att en resonanskrets ska påverka i det hörbara området är närmast försumbar. Ju lägre källimpedans, desto bättre drivförmåga vilket gör MC'n betydligt mer immun mot kapacitiva laster. En snabb överslagsberäkning av Lyra Kleos som lastas med 150 pF kapacitans bör ge en resonanstopp vid 3-4 MHz. , med L i Henry och C i Farad. Slutsats: Bara för att din förstärkare eller riaa-steg har en MC-ingång innebär inte det att den och din pickup passar ihop. STEP-UP TRANSFORMATORN Det finns flera olika skolor vad gäller valet av Step Up Transformer eller SUT. Tanken är ju att din MC-pickup tillsammans med en SUT ska bete sig som en MM-pickup för att fungera ihop med ditt befintliga MM-riaa. Den metod som många förespråkar baserar sig på att i första hand välja transformator efter signalen, inte efter pickupens interna impedans eller rekommenderad belastning. Pickupens belastningsimpedans går oftast att rätta till i efterhand. Majoriteten av alla MM-riaa är byggda för en insignal på ungefär 5mV (2,5 -12 mV). Skickar du på en lägre signal än 2,5 mV är risken stor att du får dra upp volymen för mycket och då kommer oftast också bruset. Med en insignal överstigande 12 mV är däremot risken stor att du överstyr ditt riaa-steg. För hög insignal minskar tillgänglig headroom och när "takhöjden" minskar kommer signalen att komprimeras med ökad distorsion som följd. Man brukar märka det på knäpparnas intensitet när man börjar närma sig gränsen. Rör-riaa är betydligt mer immuna mot detta problem än sina halvledarbaserade kusiner. Hur fungerar en transformator? Nu är inte vår intention att skapa en komplett manual för en transformators uppbyggnad och beteende, utan bara en hyfsat förenklad och förhoppningsvis lättläst sammanfattning för att ni som inte har läst (eller inte kommer ihåg) elläran ändå ska kunna hänga med i diskussionen. En transformator består i sin enklaste form av två lindningar (spolar) med en gemensam kärna av ett magnetiskt material: Den lindning som vi ansluter insignalen till kallas för primärlindning och den transformerade signalen tas ut från sekundärlindningen. När en växelström (signalen från pickupen i vårt fall) flyter genom primärlindningen så uppstår ett magnetfält i kärnan som hela tiden växlar i takt med signalen. Magnetfältets växlingar påverkar sekundärlindningen som ju finns runt samma kärna och en spänning alstras (induceras). Det är det växlande magnetfältet som alstrar spänningen i sekundärlindningen och därför kan man inte transformera likspänning eller riktigt lågfrekventa signaler. En transformator har alltså en lägsta frekvens som den kan transformera och tittar vi på andra hållet kommer en transformator inte heller att hinna med att transformera hur höga frekvenser som helst. Dagens transformatorer är så bra att detta sällan ställer till några problem för oss. Om primär- och sekundärlindningarna har lika många varv, kommer spänningen som alstras i sekundärlindningen att vara lika stor som insignalen till primärlindningen. (Givetvis är detta helt teoretiskt, man har ännu inte uppfunnet en transformator med 100% verkningsgrad utan förluster.) Vi tar som exempel en transformator där primärlindningen består av 100 varv och sekundärlindningen av 300 varv. Lägger vi på en 1 volts signal på primärlindningen kommer vi att få ut en signal på 3 volt på sekundärlindningen (Step Up). Man säger att transformatorn har en omsättning på 1:3. Förenklat kan man säga att spänningsomsättningen är lika med lindningsomsättningen: Man kan givetvis vända på förhållandet om man vill sänka signalen istället (Step Down). En vanlig nättransformator som ska ge 12 volt ut vid 230 volt in kommer att ha en omsättning på ungefär 19:1 (230/12). Primärsidan (230 Volt) kommer alltså att ha 19 gånger fler varv än sekundärsidan. Vi hoppas att det gick att hänga med, annars får man räcka upp handen. Nu återgår vi till våra pickuper. Ett litet urval av MC-pickuper Hur beräknar man lämplig SUT om man har en Benz Micro LP-s och vill förstärka signalen så att den passar vårt MM-riaa? Pickupen har en utsignal på 0,5 mV och vi vill förstärka den till 5 mV. Vi behöver alltså förstärka den 10 gånger. En SUT med omsättningen 1:10 är perfekt för ändamålet. Om vi istället väljer en Denon DL-103R vars utsignal bara är 0,25 mV kommer vi att behöva förstärka signalen 20 gånger; 5 mV/0,25 mV=20 för att få en utsignal på 5 mV. Nu passar det bättre med en 1:20 transformator istället. En Denon DL-S1 har en utsignal på 0,15 mV och behöver en transformator med omsättningen 1:30 - 1:35 för att ge 5 mV (4,5 resp. 5,25 mV) till MM-ingången. Det är ju inga problem, det finns gott om transformatorer med den omsättningen. Låt oss nu säga att du köper en Ortofon Cadenza Bronze som ersättare för din gamla Denon DL-S1. Vad händer? Ortofonen har en utsignal på 0,5mV och transformatorn höjer den med faktorn 1:35, vi får då en utsignal på 17,5 mV. Det ställer garanterat till problem för majoriteten av marknadens riaa-steg. Med detta vill vi bara förtydliga att man bör välja transformator efter pickup och att alla transformatorer inte passar ihop med alla pickuper. Lyckligtvis har många transformatortillverkare gjort sina transformatorer flexibla genom att man har delat upp de olika lindningarna i två eller fler separata smålindningar istället för bara en stor lindning. Genom att serie/parallell-koppla dessa lindningar enligt ett visst mönster kan man välja olika omsättningar. En del tillverkare av SUT har till och med försett konstruktionen med omkopplare för att enkelt kunna välja omsättning. Bild på en Allnic AUT-2000 med fyra olika alternativa omsättningar. Bild:www.canuckaudiomart.com Här har vi ett schema på en transformator, en Lundahl LL1931: Som ni ser är både primär- och sekundärlindningen delad i två separata lindningar. Genom att serie- respektive parallellkoppla primärlindningarna kan man få antingen omsättningen 1:8 eller 1:16. Sekundärlindningarna ska alltid vara seriekopplade enligt tillverkaren. När vi nu har hittat en transformator med rätt spänningsomsättning är det dags att titta på vilken belastningsimpedans pickupen får. En standardingång på ett MM-riaa brukar ha en ingångsimpedans på 47 kohm, men en MC-pickup vill oftast ha en belastning från några 10-tal ohm till något, eller några 100 ohm. En transformator fungerar inte bara som en signalhöjare/-sänkare, den fungerar också som impedansomvandlare. Impedansomvandlingen, eller rättare sagt impedansomsättningen för en transformator är lindningsomsättningen i kvadrat. En 1:10 transformator har alltså impedansomsättningen 100, en 1:20 transformator har impedansomsättningen 400 och en 1:30 transformator har impedansomsättningen 900. Tabell med lindningsomsättning, förstärkning, impedansomsättning och last. Nu ska vi se vad det innebär i praktiken... Vi börjar med en Benz Micro LP-s som har en utsignal på 0,5 mV och en rekommenderad belastning på >400 ohm. Tidigare kom vi fram till att Benz:en behöver en transformator med omsättningen 1:10 för att få "rätt" signal in i riaa-steget. En 1:10 transformator har en impedansomsättning på 100 gånger (102). Om riaa-steget har en ingångsimpedans på 47 kohm kommer pickupen att se en last på 470 ohm (47 kohm/100). Man dividerar alltså transformatorns last (riaa-stegets ingångsimpedans) med impedansomsättningen. Vi landar på fötterna med denna transformator. 470 är ju större än 400. Nästa exempel blir samma Denon DL-103R som tidigare. Den lämnar 0,25 mV och vill se en belastning på 100 ohm. En transformator med omsättningen 1:20 ger oss 5 mV utsignal och den ger en impedansomsättning på 400 gånger. Pickupens last blir nu 47 kohm / 400 = 117 ohm. "Not so fu... bad". Det får vi nog anse vara tillräckligt nära. Hittills har allt gått bra, men nu tar vi oss an ett svårare fall. Denon DL-S1, den har en utsignal på 0,15 mV och vill ha en last på >100 ohm. För att få vår önskade utsignal på 5 mV behövde vi ju en transformator med omsättning 1:30 - 1:35. Väljer vi en SUT på 1:30 kommer pickupen att belastas med 52,2 ohm och väljer vi 1:35 blir det bara 38,3 ohm. Nu är vi ganska långt från den (av tillverkaren) önskade belastningen. Belastar du en MC-pickup för tufft (för låg impedans) kommer den att bli lite mörk och dyster i klangen och belastar du den för lite (för hög impedans) kommer den att tendera till att bli ljus och anorektisk. När felet är på detta hållet kan vi inte göra så mycket mer än att ändra på riaa-stegets ingångsimpedans. Denon DL-S1 vill ha >100 ohm, vi säger 120 ohm som exempel. Väljer vi en 1:30 trafo blir impedansomsättning 900 gånger. 120 ohm * 900 = 108 kohm. Ändrar vi riaa-stegets ingångsimpedans till 108 kohm, så är vi hemma. Denna lösning kräver dock att man går in och modifierar sitt riaa-steg och det är nog inte alla som är speciellt sugna på en sådan manöver. Välj då istället en transformator med omsättningen 1:20, den ger 117 ohm's belastning och 3 mV utsignal. Det blir kanske lite brusigare, men det finns inte så mycket annat att välja på om man vill använda en SUT. Vi avslutar övningarna med Ortofon Cadenza Bronze. Utsignalen är 0,5 mV och rekommenderad belastning är 50-200 ohm. Signalmässigt faller valet på en 1:10 transformator som då ger en belastning på 470 ohm. Det är lite för "lätt" last och pickupen kommer troligtvis att bli aningen ljus och klen, men när felet är på det här hållet är det lätt att åtgärda. Vi skulle nog satsa på omkring 100 ohm som ett riktvärde för Cadenza'ns belastning. Nu kommer vi till två helt olika skolor om hur man ska göra. Vi tar den vanligaste metoden först, vilket innebär en resistor (ett motstånd) tvärs över transformatorns sekundärlindning. För att få en 100 ohm's last med en 1:10 transformator ska transformatorns belastas med 10 Kohm istället för riaa-stegets 47 kohm, (Önskad pickuplast * impedansomsättningen = transformatorns last på sekundärsidan). Nu tar vi fram elläran och räknar ut vilken resistor vi ska parallellkoppla 47 kohm med för att summan ska bli 10 kohm. Det är bara att lägga en 12,7 kohm's resistor parallellt över transformatorns sekundärlindning (utgång), så får pickupen rätt last. Detta är rätt metod enligt vissa, bl.a. Hashimoto (Japansk transformatortillverkare). Det är ju pickupen som behöver rätt last, inte transformatorn och denna teori säger att man bara ska belasta just pickupen. Man ska alltså inte belasta transformatorns sekundärlindning med något annat än de 47 Kohm den är gjord för. Den extra belastningsresistorn ska därför placeras parallellt över pickup/primärlindning istället. Hur stor ska den resistorn vara i vårt exempel? Utan någon resistor kommer ju pickupen att se en 470 ohm's last och vi ska då parallellkoppla den med något för att få 100ohm? Lägg en 127 ohm's resistor över ingången på transformatorn så har pickupen fått rätt last utan att transformatorn har påverkats. Vi är lite osäkra på vilken av dessa två metoder som är bäst, men rent teoretiskt känns metod #2 det mer rätt. Istället för att ge sig in i apparaterna och löda dit olika resistorer för att testa vilken variant som passar bäst kan man fixa två s.k. RCA-splitters.... Källa: www.kjell.com ... och några RCA-kontakter där man löder in resistorerna: Här är resistorn parallellt över primärlindningen: ...och här över sekundärlindningen: Nu behöver man inte göra någon åverkan på apparaterna innan man har bestämt sig. Tittar vi på t.ex. Lyra Kleos i tabellen nedan... ...så ser vi att man anger rekommenderad last inom ett väldigt stort spann. Man kan nog kalla det för en helgardering. Det finns några olika tumregler vad gäller belastningsimpedansen och en av de vanligast uttalade är att man ska lägga sig mellan den lägsta rekommenderade lasten och den lägsta rekommenderade lasten + pickupens interna impedans*10. I Lyrans fall blir det då mellan 91 ohm - 141 ohm med ett medelvärde på 116 ohm. Lyras egna SUT (Erodion) har en omsättning på 1:20 och kommer att belasta pickupen med 117 ohm vilket stämmer bra med ovanstående beräkning. Benz Micro LP-s rekommenderar >400 ohm och har en intern impedans på 38 ohm, man bör alltså ligga mellan 400 och 780 ohm. Många transformatorlindare säljer sina produkter till flera olika tillverkare av SUT:ar. CineMag Inc är en transformatorlindare som levererar till väldigt många olika apparattillverkare. Hashimoto, Lundahl och Sowter är några andra, listan kan göras längre. För den händige kan det vara ett alternativ att köpa transformatorer i lösvikt. Det blir till betydligt lägre pris än vad de färdiga lösningarna kostar. PHONOKABLAR Att diskutera kablar är att be om trubbel, men vi presenterar åtminstone några av de vanligast förekommande alternativen. Det som är signifikativt för en phonokabel till skillnad från en vanlig interconnect är att phonokabeln inkluderar en jordkabel, undantag finns givetvis. Den första varianten är coax-kabeln. Coaxen är en asymmetrisk kabel (de båda ledarna ser inte likadana ut) och används till många olika typer av signaler. Den är relativt billig, oftast välskärmad och förhållandevis lågkapacitiv. Många förknippar coaxkabeln med TV-antennen, men det är den fysiska uppbyggnaden som är definitionen av en coax, inte användningsområdet. Vi saxar från Wikipedia: "Koaxialkabel är en tvåpolig elkabel, som är uppbyggd av en metallisk ledare, mittledaren, omgiven av ett isolerande material, dielektrikum, som i sin tur är omgivet av ett ledande hölje, skärmen." Bilden nedan visar hur en phonokabel baserad på en coax brukar se ut. En kabel per kanal och en extra jordkabel för att jorda tonarmen (och ev. andra metalldelar hos skivspelaren) i riaa-stegets jordskruv. Det finns många som anser att coax'en är helt rätt kabel för det här ändamålet och att allt annat är överkurs, det kan det vara i vissa fall, men det kan också vara ett dåligt val beroende på hur mottagaren (riaa-steget/Stepup) är konstruerat. Är riaa-stegets ingångskontakter förbundna med chassijord är det helt OK med en coax, men det finns konstruktioner som använder en ingång av typen differentialförstärkare för att kunna undertrycka eventuella likfasiga störningar som plockats upp på vägen och då är coax'en inte det bästa alternativet. Här har vi ett exempel på ett "single end"-kopplat riaa-steg. Som ni ser är pickupens ena anslutning direkt till jord. Steget saknar störningsundertryckning. Ett förenklat exempel på ett "balanserat" riaa-steg. Ingen av pickupens anslutningar går till jord. Den här kopplingen har en bra förmåga att undertrycka likfasiga störningar. Det krävs en symmetrisk kabel för att den här principen ska fungera optimalt och har man ett sådant bygge är det synd att inte utnyttja det till fullo. En symmetrisk (balanserad) kabel har två isolerade och partvinnade innerledare, en för plus, en för minus och en gemensam skärm. Nu ska vi inte fördjupa oss i konstruktionsteorier för olika typer av riaa-steg men vi vill ändå påpeka att det finns skillnader och att det kan avgöra valet av kabel. Det finns flera olika skolor för hur man ska göra en phonokabel, här kommer några exempel. 1. Skärmen ansluts till tonarmens jordskruv tillsammans med jordkabeln (den svarta på bilden) men skärmen ansluts inte i RCA-kontakten. Denna variant kallas allmänt för pseudo-balanserad kabel. 2. Skärmen ansluts till tonarmens jordskruv tillsammans med jordkabeln och även i RCA-kontakten. Denna metod kan generera brum på grund av jordslingor. Både jordkabeln och skärmen ligger parallellt om riaa-ingångens signaljord är direktkopplade till chassijord. Många skippar jordkabeln, men då är tonarmen jordad via signaljord, inte chassijord. 3. Många phonokablar av lite högre dignitet verkar dock vara byggda så här. Man använder skärmen som jordkabel och ansluter ena änden till tonarmens jord och den andra till riaa-stegets jordskruv. Både tonarmen och skärmen har då samma potential och inga jordslingor kan uppstå där i vart fall. Med denna kabel har man helgarderat sig och den fungerar oavsett om ingångarnas signaljord är direktansluten till chassijord eller inte och det spelar inte heller någon roll om ingången är single end eller en differentialförstärkare. Givetvis finns det fler varianter än ovanstående, varje tillverkare gör som han anser vara bäst. Det finns ju phonokablar som har en 5-polig DIN-kontakt och då ser samma kabel ut så här i stället. En bild på en färdig kabel enligt ovan. När det gäller kabel mellan SUT och riaa-steg gäller samma sak som för kabeln från skivspelaren till riaa-steg. SUT:en gör ju bara att en MC-pickup får samma utsignal som en MM och signalen från en SUT är lika känslig som från en MM-pickup. Head Amp's är aktiva enheter och kan ha en bättre drivförmåga, framförallt klarar de troligtvis kapacitiva laster bättre än vad en passiv enhet (SUT) gör. De flesta Step-Up Transformatorer har en jordanslutning precis som riaa-steget har. Hur ska man då göra? Det finns tyvärr inget enkelt svar på den frågan. Vi visar några olika alternativ: Alt.1 - Här är tonarmen jordad i SUT:en och kabeln mellan SUT och riaa är jordad i både båda ändar. Alt.2 - Nu är tonarmens jord förbunden med jord i kabeln mellan SUT och riaa som i andra änden är jordad i riaa-steget. Detta innebär att man måste sätta ihop jordarna på något sätt, t.ex. med en skruv och mutter om de är utrustade med gafflar, eller ta en "sockerbit" om det är skalade kabeländar. Bilden visar en Lyra Erodion (SUT) och över jordanslutningen sitter en liten vippströmbrytare (se delförstoringen), med denna kan man bryta jorden till SUT:en och bara använda jordskruven som en skarvpunkt. Smart, mer sån't. Alt.3 - Tonarmen är jordad i SUT:en och jordkabeln mellan SUT och riaa är bara ansluten i SUT:en. Alt.4 - Tonarmen är jordad i SUT:en och jordkabeln mellan SUT och riaa är bara ansluten i riaa-steget. Många får bäst och tystast resultat med alternativ 2. Det är förvisso några kombinationer att testa, men det kan verkligen vara värt omaket. För kablaget mellan riaa-steg och förstärkare gäller samma som för vilken interconnect-kabel som helst. Riaa-stegen ger normal linjenivå på samma sätt som en CD-spelare eller en DAC.
