Vinylspelare 6. Motor och motorstyrning

[calle_jr]

Det här är ingen komplett kurs i varken motorlära eller i styrelektronik, vi vill bara på ett så enkelt sätt som möjligt försöka förklara några av de olika principerna som används för drivningen av våra skivspelare.

AC-MOTORN
Man har använt både synkron- och asynkronmotorer till skivspelare genom tiderna. Synkronmotor har en bättre effektivitet och betydligt bättre hastighetsnoggrannhet än asynkronmotorn men den har också en mer komplex design och är därför dyrare. Hos den typen av synkronmotorer som vi använder till bl.a. skivspelare och bandspelare består den roterande delen (rotorn) av en permanentmagnet och den roterar synkront med den tillförda matningsspänningens frekvens till skillnad från asynkronmotorn som har en viss eftersläpning och är mer belastningskänslig. Båda typerna består förutom rotorn även av en stator. Statorn är den delen av motorn som inte roterar och som innehåller motorlindningarna.

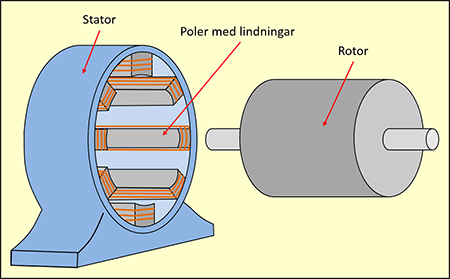

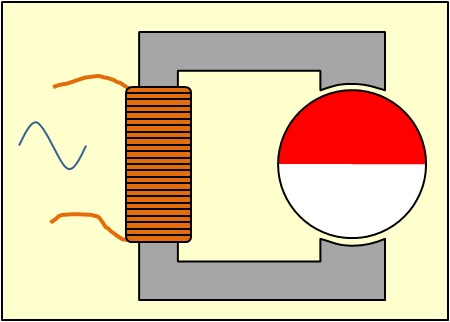

En enkel bild av en AC-motors uppbyggnad.

Synkronmotorn ger fullt vridmoment vid det synkrona varvtalet vilket ger motorn den karaktäristiska egenskapen att varvtalet ej minskar när den belastas (upp till maxmomentet), medan asynkronmotorn behöver släpa efter lite grann för att kunna utveckla sitt moment. Eftersläpningen är normalt 3-4% beroende på belastningen. Den enklaste formen av AC-motor har två poler och kommer att rotera ett varv/period.

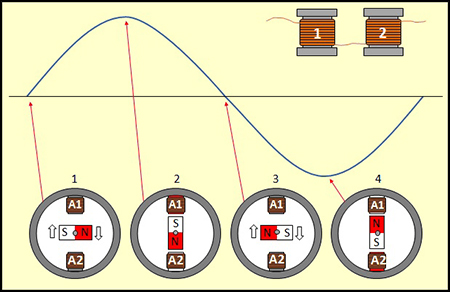

Den 2-poliga 1-fasmotorns arbetscykel i förhållande till matningsspänningens sinusform.

I små/kompakta motorer löser man oftast konstruktionen med en lindning på ett gemensamt polstycke, inte två separata lindningar.



Varvtalet n (i varv per minut), bestäms av frekvensen f (i Hz) och poltalet p enligt:

Poltalet är alltid en multipel av 2, vilket innebär att det högsta tillgängliga varvtalet med 50 Hz nätspänning är 3000 rpm. En 4-polig synkronmotor får ett varvtal på 1500 rpm, en 6-polig motor får 1000 rpm, o.s.v. Det är ganska vanligt att dagens skivspelare är utrustade med en 24-polig synkronmotor, den gör då bara 250 rpm. Ju fler poler, desto jämnare gång och mindre vibrationer alstrar motorn. 1-fasmotorer har ett litet problem i sin grundkonstruktion, de kan nämligen starta på vilket håll som helst om rotorn står i ett visst läge. Man löser enklast det problemet genom att komplettera motorn med 2 poler till och att skapa ytterligare en fas som är förskjuten 90° från huvudfasen.

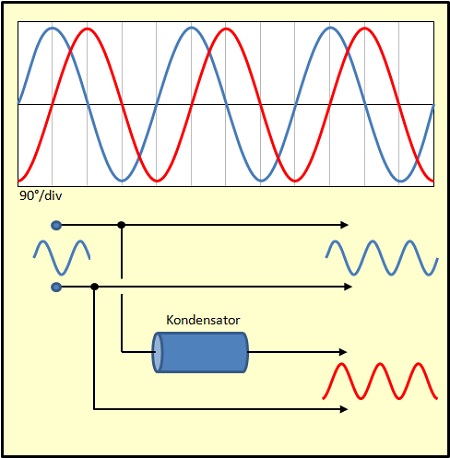

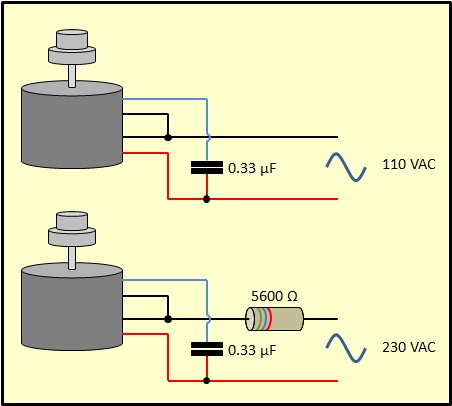

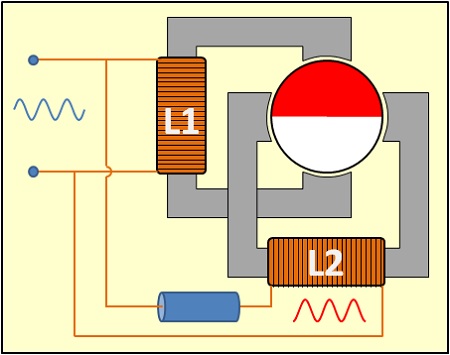

Lösningen för att skapa den extra fasen (röd i bilden ovan) är faktiskt enklare än vad man först kan tro. Det räcker med en enkel kondensator. Kondensatorn är en reaktiv komponent som kommer att orsaka en fasförskjutning på just 90° (under rätt betingelser). Hur det går till hoppar vi över här, det får nog anses vara överkurs.



De nya polerna (L2) ligger 90° förskjutna från huvudlindningens poler (L1) och nu kommer motorn att få den draghjälp som behövs för att alltid starta på rätt håll. Det kommer att bli ett roterande magnetfält istället för bara ett växlande som innan. Motorn kommer fortfarande att rotera ett varv/period och räknas därför som en 2-polig motor trots att den faktiskt har fyra poler. I bland kan man se benämningen startlindning, men faktum är att den alltid är i drift och hjälper motorn att få både ett bättre moment och mindre vibrationer.
Kondensatorn kallas för run capacitor. I vissa skivspelare kan det även finnas en resistor i serie med lindningarna.



Det sitter då oftast en 110 V motor i spelaren och resistorn är bara ett enkelt sätt att minska våra 230 V till 110 V för att ge motorn rätt arbetsspänning.
En skivspelare med 20 år på nacken kan vara i behov av ett kondensatorbyte, den vanligaste typen av kondensatorer i lite äldre spelare är en elektrolytkondensator och när de åldras förändras deras värde ganska mycket. En felaktig/trasig, feldimensionerad, eller åldrad kondensator gör att extrafasen inte längre kommer exakt 90° efter huvudfasen eller att strömmen till extralindningen reduceras och motorn kommer inte att få den jämna rotation som den en gång hade. Det blir som en tvåcylindrig motor där den ena cylindern har fått loppa på stiftet.

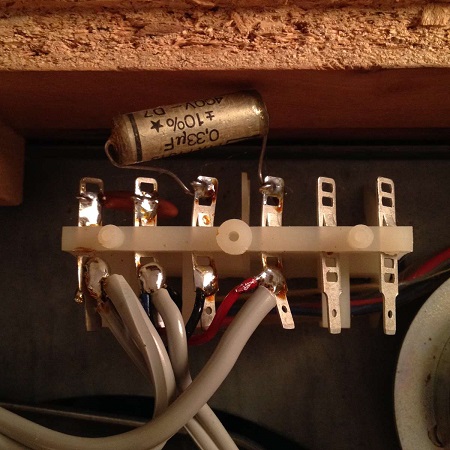

Så här ser det ut i en Thorens TD-165. Källa:twelvety.com/

I dag har flera tillverkare valt att tillverka den tvåfasiga matningsspänningen på elektronisk väg istället för med en kondensator vilket ger en bättre precision på fasvinkeln med ännu jämnare gång och mindre vibrationer som belöning. Det finns även ett antal tillverkare av universella motorstyrningar som man kan komplettera sin gamla skivspelare med och man kan dela upp dem i två huvudgrupper.

• Motorstyrning som bara ersätter nätets 230V/50Hz och där man fortfarande använder skivspelarens kondensator för fasförskjutningen. En defekt kondensator fortsätter att ställa till med problem, men man eliminerar nätets frekvensvariationer.
• Motorstyrning som skapar två faser med 90° förskjutning. Denna metod kräver dessvärre en mindre ombyggnad av skivspelaren (avlägsna kondensatorn och ev. resistor) vilket gör att många inte vågar ta det steget trots att det är här man gör de största vinsterna.

Exempel på en motorstyrning med två 110 V faser.

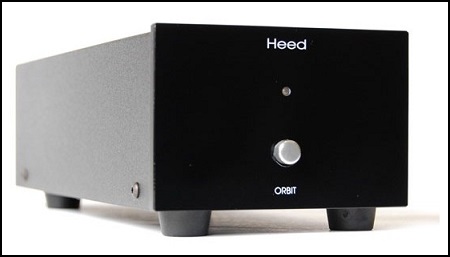

Heed Orbit 1. Källa:analogueseduction.net

Olika tillämpningar för AC-motorn

• AC-motor (utan varvtalsåterkoppling). Antingen förlitar man sig helt på nätets 50 Hz med allt vad det innebär i praktiken med frekvensavvikelser på nätet, alternativt har man en motorstyrning som genererar en egen stabil 50 Hz, typ Kuzma mm. Här tas ingen notis om vilket varvtal tallriken egentligen har, man förutsätter att den roterar med rätt hastighet när motorn matas med 50 Hz AC. Det är oftast precisionen i tillverkningen av t.ex. drivhjul, tallrik eller skicket på rem och tallrikslager som är orsaken till en eventuell hastighetsavvikelse. Vissa motorstyrningar har dock möjlighet till finjustering av frekvensen. I och med att motorn jobbar synkront med frekvensen måste man antingen ändra frekvensen eller utväxlingen (oftast motoraxelns diameter) för att ändra mellan 33/45 rpm. En synkronmotor behåller sitt synkrona varvtal även om spänningen fluktuerar (inom rimliga gränser förstås) och man använder ofta den fördelen genom att sänka spänningen till motorn för att minska motorvibrationerna när hastigheten är uppnådd. Vissa tillverkare har konstant för låg spänning till motorn och man brukar behöva springa igång dem som med en gammal moppe.
• AC-motor (med varvtalsåterkoppling). Här krävs en lite annorlunda motorstyrning än ovanstående. Man har även kompletterat skivspelaren med en avkännare som talar om för motorstyrningen vilket aktuellt varvtal tallriken snurrar med (tachometer).

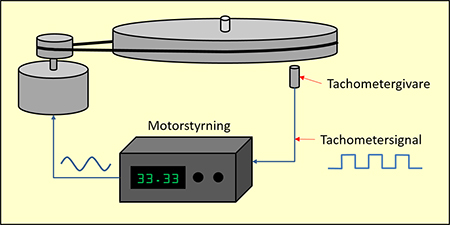

  AC-motor med varvtalsåterkoppling

  Oftast genererar tachometern ett pulståg där frekvensen är proportionell mot tallrikens varvtal, men även en sinusformad tacometersignal eller en analog signal kan förekomma. Ju fler pulser/varv, desto noggrannare går det att göra varvtalsregleringen. Vid avvikelse kommer motorstyrningen att korrigera genom att ändra frekvensen uppåt eller nedåt. Återkopplade motorstyrningar för AC-motorer som används till remdrivna spelare med tung tallrik kontrollerar ofta bara hastigheten en gång (eller ett par gånger) efter uppstart för att kompensera för eventuell (mekanisk/statisk) avvikelse. På så sätt slipper man risken med att kontinuerligt jobbande servon skapar onödigt svaj.

DC-MOTORN (med hastighetsåterkoppling)
DC-motorer till skivspelare måste ha någon form av återkoppling eftersom de till skillnad från synkronmotorn inte själva kan hålla takten, varvtalet på en DC-motor styrs av spänningen men varierar med belastningen. Det är oftast snabba servon och lätta tallrikar som gäller för direktdrift, men man använder DC-motorer till remdrivna spelare med tunga tallrikar också. Oftast har man då en lokal återkoppling av själva motorns varvtal, inte på tallrikens. Undantag finns givetvis. Det går att bygga DC-drifter som är minst lika exakta och stabila som en AC-motor med motorstyrning, men det är också betydligt lättare att misslyckas eftersom DC-driften blir betydligt mer komplicerad. Ändrade förutsättningar som t.ex en tung skivpuck eller en s.k. skivring kan ge servot allvarliga problem, reglersystemet (eller servot) var anpassat för helt andra svarstider (tiden det tar att göra en hastighetsförändring) och kan då börja självsvänga eller bli för långsamt med hastighetsvariationer som följd.

Varvtalet hos en DC-motor styr man med spänningen, men även en superstabil likspänning gör tyvärr inte DC-motorn varvtalsstabil, den minskar nämligen märkbart i varvtal redan vid ringa belastning. DC-motorn eller likströmsmotorn har till skillnad från AC-motorn genomgått en stor utveckling under de senaste 10-20 åren. Den traditionella likströmsmotorn var uppbyggd med en permanentmagnetiserad stator, en rotor med två eller flera lindningar, kommutator(polvändare) och kol (eng:brushes).

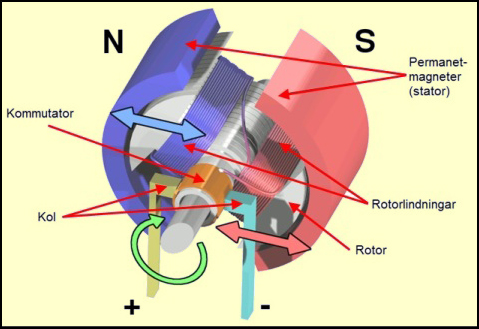

Traditionell DC-motor med kommutator och kol.

Den här motortypen är inte så lyckad till en skivspelare, en kolmotor väsnas alldeles för mycket. Den fungerar väl helt OK till en eltandborste, bilbanan eller som vindrutetorkarmotor i bilen, men inte till en skivspelare och det är därför majoriteten av våra lite äldre skivspelare har AC-motorer.

Den borst(kol)lösa likströmsmotorn (BLDC)
En av det största nackdelarna med den gamla hederliga likströmsmotorn är kolen som behövs för att via kommutatorn leda och växla riktning på strömmen till rotorns lindningar. Hos AC-motorn har man redan ett växlande magnetfält och därför kan man ha lindningarna i den fasta statorn. Tack vare elektroniken kan man göra något motsvarande med en likströmsmotor också, men vi måste ha något som talar om när det är dags att växla magnetfältet. Den vanligaste lösningen är hallgivaren, en liten oansenlig komponent som reagerar på magnetfält. Vissa typer kan avgöra om det är en magnetisk nordpol eller en sydpol som finns framför den och användningsområdet för hallgivaren är mycket större än bara i borstlösa likströmsmotorer. Det sitter troligtvis ett antal i din bil, en för att veta var vevaxeln har sitt nolläge och en per hjul till ABS'en.

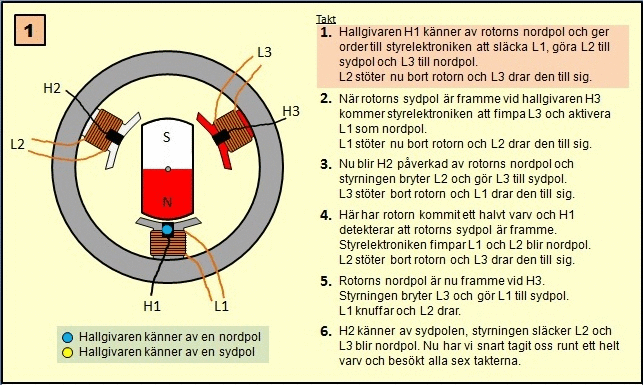

Här kommer ett exempel på hur en 3-polig (6-takts) borstlös likströmsmotor kan fungera.

I varje pol sitter en hallgivare H1-H3 som detekterar om det är en nord eller sydpol som passerar. Dessa signaler går in i en styrelektronik även kallad EC (Electronical commutation) som kan aktivera/deaktivera magnetfältet för varje lindning (L1-L3)och dessutom polvända respektive lindning för att kunna växla magnetfältets polaritet (riktning).



Den här motortypen har blivit ganska vanlig i vår vardag, styrelektroniken (EC'n) sitter monterad inne i själva motorn och på utsidan ser det ut som vilken gammal likströmsmotor som helst.

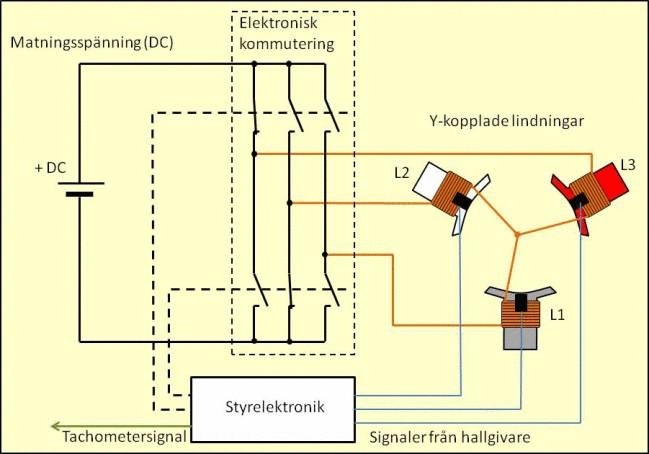

Principen för elektronisk kommutering (EC).

Antalet poler kan skilja beroende på applikationen men grundprincipen är oftast densamma. Om vi nu adderar alla hallgivarnas signaler så har vi fått en tachometer som ger sex pulser per varv och som kan användas till varvtalsreglering. Spänningen som vi lägger på motorn kommer att avgöra hur fort den snurrar, ju högre spänning, desto starkare magnetfält och ju högre rotationshastighet.

Den vanligaste modellen av DC-motorer är av s.k. inner rotor typ, d.v.s. med rotorn roterande inuti statorn,

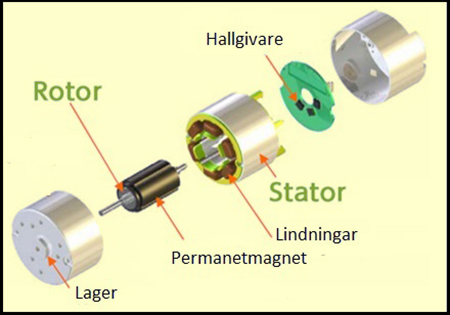

Bild på en inner rotor-motor

Men man kan också vända på principen och låta rotorn snurra utanför statorn.

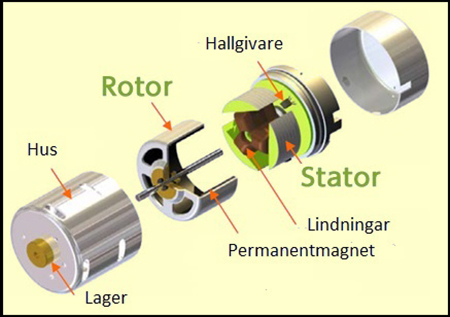

Bild på en outer rotor-motor

Båda principerna har både sina fördelar och nackdelar. Inner rotor-motorn har en snabbare respons vid spänningsändringar, men har sämre kraft, medan outer rotor-motorn har bättre vridmoment, men är i gengäld långsammare vid förändringar.

I direktdrivna skivspelare brukar man bygga DC-motorerna enligt pannkaksmodellen (eng:Brushless Pancake Motor). Man gör då en rotor som är som en tårta av magneter och kan ha väldigt många magnetpoler. Statorn är en liggande platta med lindningar och hallgivare.

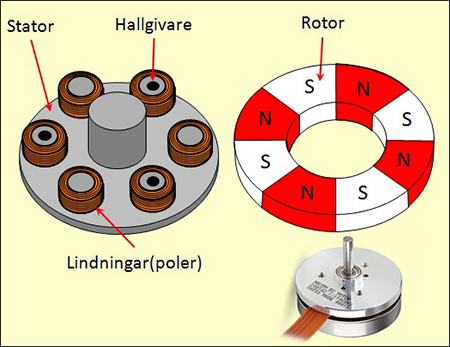

Enkel illustration av en "Brushless Pancake Motor"

Rotormagneterna kan sitta monterade direkt på tallriken, som en undertallrik eller längre ner i spelaren men på tallrikens axel. Här är en bild på Brinkmann's pannkaksmotor Sinus och den används till en remspelare.

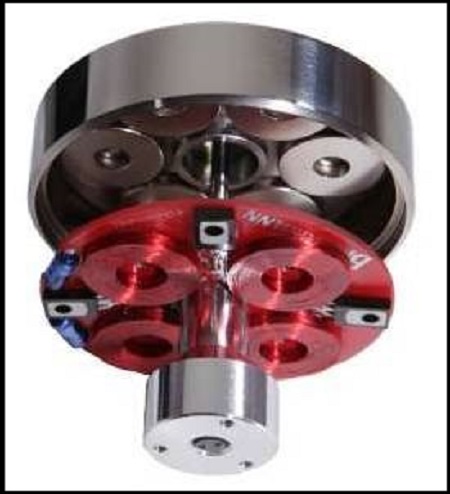

Brinkman Sinus Källa:www.brinkmann-audio.com

Här syns tydligt uppbyggnaden med fyra spolar, fyra hallgivare och sex magneter i rotorn.

Varvtalsreglering av borstlös likströmsmotor:
En borstlös DC-motor innehåller som sagt en rotor, en stator med lindningar, ett antal hallgivare och ett styrkort för den elektroniska kommuteringen (polvändningen). Motorns varvtal är en funktion av matningsspänningen och lasten och för att erhålla ett konstant varvtal måste man kompensera en ökad/minskad belastning med en ökad/minskad matningsspänning. Logiskt, eller hur? Det krävs att skivspelaren är utrustad med någon form av hastighetsmätare (tachometer) och ett styrkort för varvtalsreglering för att detta ska fungera.

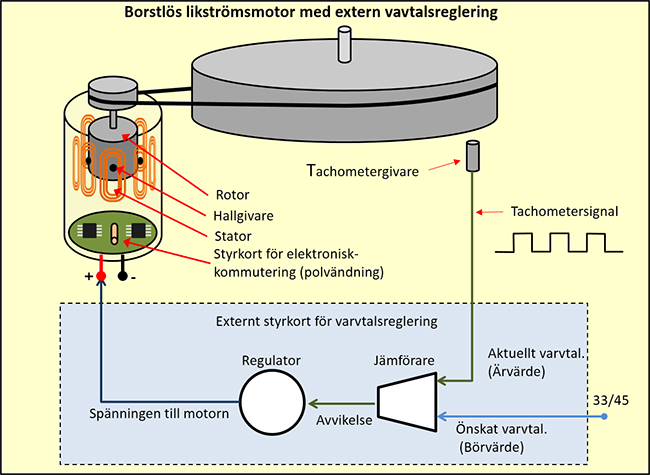

Principen för varvtalsreglering med återkoppling av tallrikens varvtal.

Tachometersignalen omvandlas till lämplig signal, t.ex. en spänning som är proportionell mot varvtalet. Det aktuella varvtalet (är-värdet) jämförs med det önskade varvtalet (bör-värdet) som oftast är en signal från 33/45-varvs omkopplaren. Efter jämföraren får vi en avvikelsesignal som talar om för regulatorn om den ska höja eller sänka spänningen till motorn. Vid ökad last tappar motorn hastighet, tachometersignalen får en lägre frekvens, jämföraren detekterar detta och lägger ut en negativ avvikelsesignal. Regulatorn kommer då att höja sin utsignal så att motorn snurrar fortare. Hur mycket regulatorn ska höja motorns matningsspänning med i förhållande till avvikelsesignalens storlek är konstruktörens största dilemma. För stor reaktion (för hög förstärkning) får tallriken att snurra lite för fort vilket genast ska kompenseras, men kompenseringen blir lite för stor på det hållet också och då snurrar tallriken för sakta igen. Den här proceduren kan upprepa sig i all oändlighet (självsvängning) och tallriken kommer då aldrig att få ett stabilt varvtal. Antingen är det för mycket, eller för lite. Medelvärdet är dock helt OK. Nu vill jag inte påstå att detta är normaltillståndet för en likströmsdrift, tvärt om, de fungerar oftast väldigt bra, men om man ändrar förutsättningarna för reglerprocessen med en tyngre/lättare tallrik, tung skivpuck, skivring eller något liknande tillbehör kan regleringen få fnatt. De här snabba hastighetsvariationerna upplevs inte nödvändigtvis som svaj, men de påverkar antagligen slutresultatet negativt.

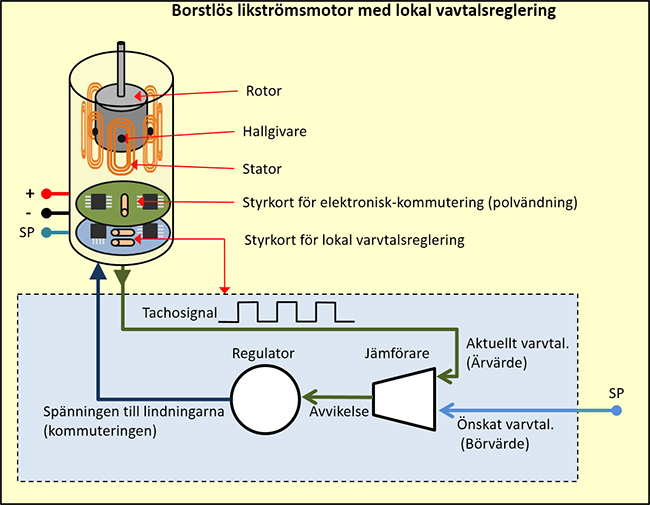

Principen för en borstlös DC-motor med lokal varvtalsreglering


Principen för varvtalsreglering med lokal återkoppling av motoraxelns varvtal.

Nu har man utrustat motorn med ytterligare ett styrkort, en lokal varvtalsreglering. Det jobbar på exakt samma sätt som styrkortet i föregående exempel, men med den skillnaden att här reglerar man på motoraxelns varvtal, inte ett externt värde. Här handlar det om en betydligt snabbare reglering med kortare svarstider. Förutom de två obligatoriska spänningsanslutningarna (+ och -) har den här motortypen även en extra ingång, SP (Set Point). Där ansluts den externa styrsignalen som talar om för den lokala regulatorn vilket varvtal vi vill ha. Oftast en signal från 33/45-omkopplaren.

Om motorn har ett varvtal på 500 rpm behövs en utväxling mellan motor och tallrik på 15:1 för 33 rpm vilket innebär att de små hastighetsfluktrationer som motoraxeln kan få också kommer att dämpas med faktorn 15:1. Som ni ser finns det ingen återkoppling som säger vilket varvtal tallriken egentligen har, men är inte skivspelaren behäftad med några mekaniska felaktigheter borde inte varvtalet avvika speciellt mycket från det önskade. Många styrningar har finjusteringsmöjligheter och en del spelare har t.o.m. stroboskop för att kontrollera och eventuellt justera varvtalet.

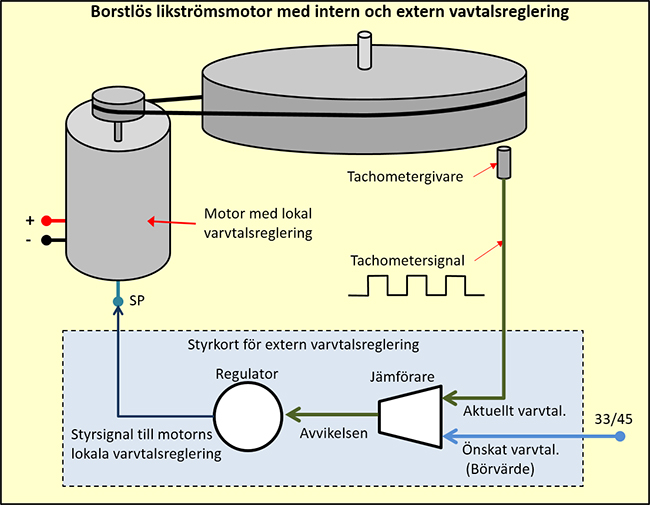

Principen för en borstlös DC-motor med både lokal och extern varvtalsreglering.
Nu tar vi steget full ut, allt på en gång.


Principen för varvtalsreglering med överordnad tallriksreglering och lokal återkoppling av motoraxelns varvtal.

Vi använder en DC-motor med lokal varvtalsreglering, men vi har också utrustat skivspelaren med en tachometer som ger oss tallrikens aktuella varvtal och ett extra styrkort. Varför nu detta då, är det inte kaka på kaka? Nja, motorn med sin lokala reglering kommer att korrigera snabba hastighetsförändringar och förändringar på grund av t.ex. varierande matningsspänning direkt där de uppstår, varför vänta på att tallriken ska ändra varvtal innan man korrigerar? I och med att motorn snurrar betydligt fortare än tallriken kommer motorns små hastighetsvariationer att dämpas ganska effektivt innan de når tallriken. Den externa och överordnade regleringen håller bara koll på tallrikens hastighet, vid en avvikelse kommer den att ge motorn order om att öka eller minska sitt varvtal. Den externa regleringen är förhållandevis långsam och är inte i första hand avsedd för att handskas med snabba variationer (dynamisk belastning), det sköter motorns reglering om, den externa och överordnade regleringen ska bara kontrollera att hastigheten är OK och ge order till den underordnade regleringen. Inom reglertekniken kallas den här lösningen för kaskadreglering eller master/slav-reglering.

Den här delen har framförallt handlat om remdrivna spelare med DC-motorer, men reglerprocessen för lokal återkoppling gäller även för en direktdriven spelare. Direktdrivna skivspelare brukar ha motorer med stor diameter och många poler, detta ger en förhållandevis långsam (33/45 rpm), jämn och tyst gång, de är enklare att reglera eftersom deras vridmoment är högre och det finns ingen gummibandseffekt (som en remdriven spelare kan ha) som stör regleringen.

Direktdrift och styrning med Quartz Phase Locked Loop
Under slutet av 70-talet och under 80-talet fanns det mängder med direktdrivna skivspelare på marknaden, i stort sätt alla tillverkare (framför allt Japanska) hade någon/några modeller i sitt sortiment. Många av dem var baserade på enkel, billig och tyvärr klart bristfällig teknik och de led av ganska stora problem med hastighetsregleringen. Nästan ingen av de tidiga spelarnas motorstyrning hade en egen referensklocka utan förlitade sig på nätets 50 Hz och resultatet blev sällan bättre än samtidens remspelare. En frekvensavvikelse på nätet gav direkt en hastighetsavvikelse på tallriken, medan en remspelare som har en hyfsad utväxling mellan motoraxeln och tallriken bara fick en bråkdel av den avvikelsen. I slutet av 70-talet utvecklades motorstyrningen genom att skivspelartillverkarna adopterade en teknik som kallades för Quartz Phase Locked Loop. Eftersom den tekniken har betytt relativt mycket för den direktdrivna skivspelarens överlevnad kommer vi att uppehålla oss lite längre vid den och ge en mycket enkel förklaring till principen. I stället för att utnyttja nätets 50 Hz som referensklocka tog man en quartzkristall (samma typ som används till klockor idag) och konstruerade en högprecisions-klocka. Man kan förenklat säga att en kristall fungerar som en elektrisk stämgaffel med en fast och stabil frekvens.

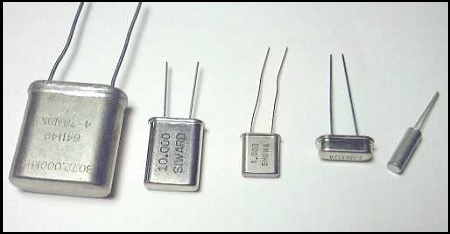

Kristaller tillverkas i många olika storlekar och former.

I stället för nätets 50 Hz, svänger den här tidbasen med flera MHz (miljoner hertz) och avvikelsen på en quartzklocka brukar hamna på omkring 1,5 ppm (parts per million), eller bättre. Rent teoretiskt skulle det ge en avvikelse på ungefär ett halvt tallriksvarv på en veckas kontinuerlig drift. Då har vi rett ut vad Quartz i Quartz Phase Locked Loop innebär. Nästa steg blir en enkel och kortfattad förklaring till vad en Phase Locked Loop eller en PLL är för något. På svenska brukar man kalla den för en fastlåst slinga och är en kretslösning för att låsa en signal till en annan. Genom att jämföra signalerna och justera den ena kommer de till slut att vara helt i takt med varandra. I detta fallet kommer den fasta signalen att genereras av quartzklockan och den andra signalen vara en återkopplingssignal (tachometer) från skivspelarens tallrik. Utsignalen går till motorns drivkretsar. Det är ganska vanligt att man har i storleksordningen 150 - 200 pulser per tallriksvarv ut från tachometern och om vi för enkelhets skull säger att tachometern ger 180 pulser/tallriksvarv kommer det att bli 100 pulser/sekund vid 33,3333 rpm. Quartz-klockans frekvens delas ner till samma frekvens som tachometerns och PLL-kretsen låser dessa mot varandra. Tallrikens varvtal kommer alltså att kontrolleras och justeras 100 gånger per sekund i detta exempel.

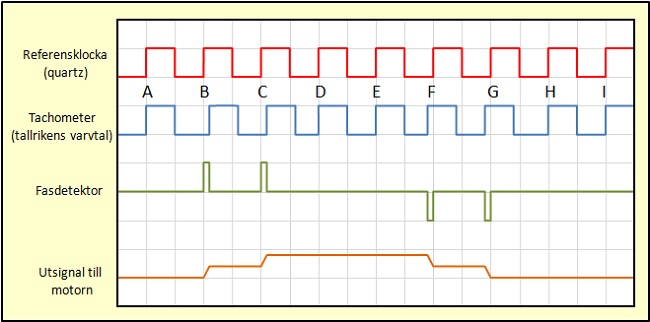

En grovt förenklad förklaring till hur en PLL-styrning fungerar.

Röda kurvan är quartz-klockans stabila referenssignal delad till lämplig frekvens. Blå kurva är svaret från tallrikens hastighetsmätare, grön kurva visar fasdetektorns utsignal och den orange är utsignalen till motorns drivkretsar. Vid punkt A är både röd och blå i fas och fasdetektorns utsignal är noll. Vid B kommer den blå kurvan lite efter den röda, vilket innebär att tallriken har tappat hastighet, fasdetektorn reagerar och utsignalen (orange) till motorn höjs lite. Vid C ligger fortfarande tallriken efter och utsignalen höjs lite till. Vid D och E är hastigheten bra och utsignalen är statisk, men vid F kommer den blå signalen före den röda. Nu snurrar alltså tallriken för fort och utsignalen minskar. Samma sak även vid G, men vid H och I är allt OK och utsignalen förblir stabil.

I vårt exempel är tiden mellan A och B en hundradels sekund (0,01 sekund) och avvikelsen kommer alltså att detekteras väldigt snabbt. Hur fort den korrigeras beror på motorns vridmoment i förhållande till tallrikens massa. Trots så täta kontroller innebär det inte nödvändigtvis att motorstyrningen (servot) hinner kompensera avvikelsen på varken en, två eller tre hundradels sekunder eller att den inte kommer att överkompensera avvikelsen, bara att den gör ett försök 100 gånger per sekund. Resten är upp till konstruktören.

Ovanstående beskrivningar är av så kallat populärvetenskapligt snitt och är bara tänkt som ett pedagogiskt sätt att förklara olika principer. Det finns säkert läsare som kan den här tekniken och som tycker att förklaringarna haltar, men syftet från vår sida är bara att förenkla lite för den oinvigde. Av förklarliga själ är våra modeller extremt förenklade och vissa elementära delar har medvetet plockats bort då de inte tillför något på denna nivå.

Som sagt, utvecklingen har gått framåt och den lär inte avta. AC eller DC, rem- eller direktdrift, det är frågan, Vi tror ändå snarare att det är konstruktörens förmåga och precisionen i tillverkningen än motorprincipen som fäller det största avgörandet.


THE BATTLE OF THE SPEEDS
Varför valde man just 33 1/3 rpm som hastighet för LP? Varför inte 33 eller 34 eller rakt av 30 rpm? Inte ens RIAA har full koll på det, och flera olika orsaker har spelat in. Dels behövde man få in fler spår per tum, dels ville man synka sidbyte med filmband, dels ville man såklart erhålla en hög ljudkvalitet. Men det började med en slump när Emile Berliner byggde en spelare för grammofonskivor. Den motor han råkade hitta drev tallriken i 78 rpm, så han anpassade skivan för den hastigheten. Egentligen var det 78,26 rpm, men den noggrannheten var inte aktuell då.

The Battle Of The Speeds utkämpades mellan CBS och RCA Victor under den tidiga introduktionen av LP på 40-talet. RCA hade testat 33 1/3 rpm redan 1931, men det var när Peter Goldmark skruvade upp antalet spår/tum från ca 85 till ca 300 som man hittat rätt. Det var 1947 och formatet kom att kallas Columbia Microgroove LP. Valet av hastigheten 33 1/3 rpm var slumpmässigt, eller egentligen en kompromiss mellan ljudkvalitet, speltid och storlek på media. CBS ville få med sig RCA i detta format så att man kunde massintroducera LP (12", 33 1/3 rpm) eftersom CBS inte tillverkade skivspelare vilket RCA gjorde. Men RCA var nog lite för stolta, tackade nej och valde att prova med sitt eget nyutvecklade 7" 45 rpm, dvs singlar. Så CBS tecknade i stället avtal med Philco Radio och gav dem all teknik för att kunna tillverka hifi-skivspelare som kunde spela deras nya format. Så småningom landade det därför i dessa två format som blev totalt dominerande.

Om man tänker sig att en motor ska fungera för både 60Hz och 50Hz så blir LP-hastighet delbar med faktorn 2:3 i Europa och 5:9 i USA för en synkronmotor.



Annons i amerikansk press 1949. Källa: bsartworks.com
