Fröet till att konstruera en högtalare som  har ett impulssvar liknande en utdragen fjäder, kom när jag var en av åhörarna i en sal där talaren var svår att uppfatta.

Vid ett tillfälle vände han sig om och pratade mot en av mina uppsatta diffusorväggar och talet blev helt plötsligt tydligt.



Testerna tog fart under pandemin och den minsta prototypmodellen kunde bl.a. Petter Berndalen lyssna på nyligen.



Den består av en 8" långslagig (+-9mm) bas samt BMS 4595 coax driver som spelar in i en nedbantad S-vinge (point source dipol wave guide).



Högtalaren trivs bäst mot en sidovägg som då ger basstöd ner till 32 Hz (-3 dB). Std är den aktiv (inbyggd dsp) med  2*250 W och går att få med passiv delning vid 450 Hz. Återkommer med de färdiga modellerna efter semestern.



Jag frågade idag ChatGPT om vad hen tyckte om iden att byta ut impulssvaret likt en spik mot en utdragen fjäder (diffusion direkt ur högtalaren).

Mina lyssningsintryck är spot on AI:s  svar :

Att dra ut impulsen från en högtalare i tid kan ha flera fördelar, särskilt när det gäller upplevelsen av akustiska instrument i en ljuduppsättning. En av de huvudsakliga fördelarna är att det kan förbättra ljudkvaliteten genom att skapa en mer naturlig och rumslig ljudbild. Detta kan i sin tur minska maskerings effekterna i tidsdomänen.

När en impuls dras ut i tid, efterliknar det hur ljud naturligt sprids och reflekteras i ett rum. Detta kan hjälpa till att skapa en mer realistisk ljudmiljö där olika ljudkällor kan urskiljas mer tydligt samt  ge en känsla av större rymd och djup i ljudbilden. För akustiska instrument innebär detta att de subtila nyanserna och övertonerna kan bli mer framträdande, vilket gör att lyssnaren kan uppfatta en rikare och mer detaljerad ljudbild.







Edited June 5, 2024 by SMT
stav fel

[Playing With Music]

Ett väldigt trevligt besök!



Och dessutom ett väldigt omtumlande besök.



Under de 15år jag haft min studio har en intensiv kontinuerlig uppgradering pågått.



På mikrofonfronten känner jag mig med +50 mikrofoner i kassaskåpet helt i mål.



Hörlurslyssningen är också efter otaliga uppgraderingar äntligen på plats med 8ch Prism DAC och den kompromisslösa specialbyggda 8ch hörlursförstärkaren EAR 903+ från Harmony Design.



Vad det gäller högtalare så är det som gett mig störst ljudupplevelse TAD Reference One och MBL 101 X-Treme. De högtalare som kommit närmast dem är de jag har nu. Jörgen Thuressons custombyggda sfäriska trevägare med 122liters 12” slutna basar.



Prototyperna Matts hade med sig matchar dem. Min sweetspot är väldigt stor, bred. Men prototyperna redovisade banne mig än större dimension och en tredimensionell detaljrikedom i mellanregistret som var rätt häpnadsväckande. Det knäckte mig lite faktiskt. Jag måste bara få höra dem igen snart…!

[calle_jr]

21 hours ago, Playing With Music said:

Jörgen Thuressons custombyggda sfäriska trevägare med 122liters 12” slutna basar

Hans mikrofoner känner vi till. Visste inte att han byggde högtalare.



[Playing With Music]

18 hours ago, calle_jr said:

Hans mikrofoner känner vi till. Visste inte att han byggde högtalare.



Jörgen har konstruerat mesta inom musikelektronik i över 50års tid. Men är för de flesta mest känd för sina makalösa mikrofoner.

[SMT]

Sporrad av alla positiva kommentarer från dipol prototyperna , beställdes de CNC frästa i massiv 30mm ek  (frontbafflarna är dämplimmade(swedac) ihop med 18mm plywood )

Subbas modulen

2 st 15” basar tandem monterade och motkopplade  för att minimera vibrationer och distortion  Frekvensomfång  27- 60Hz  Drivs som std av Hypex 500 W fusion steg

Mellanbas  modulen

1 st 15” proaudio bas Frekvensomfång 50-450Hz  Hz  Drivs av 500 W Hypex 500 W

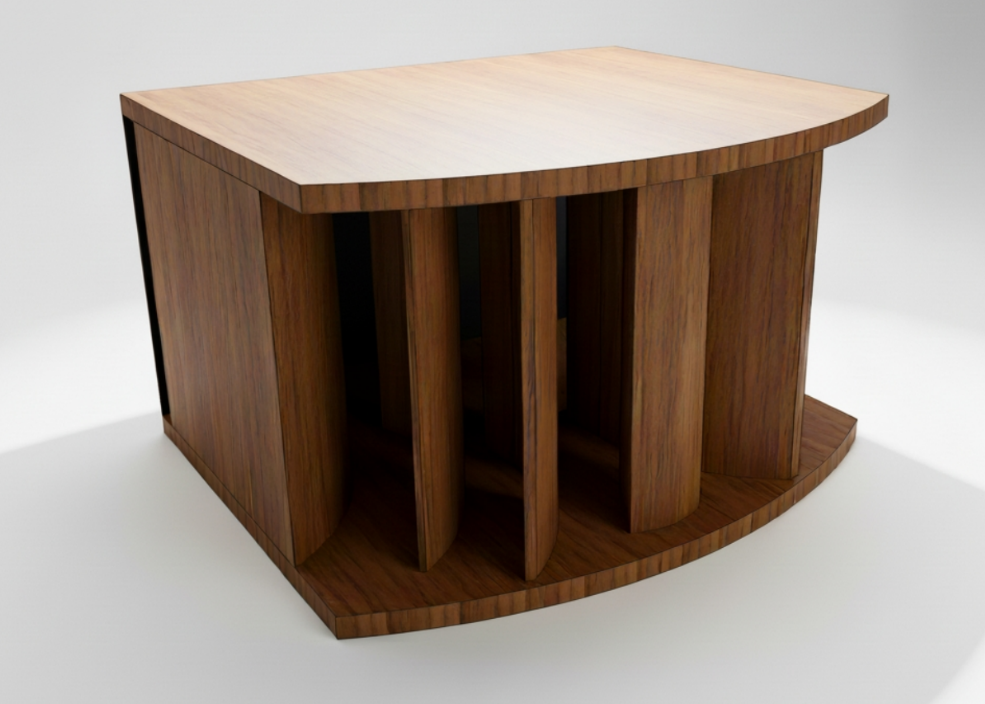

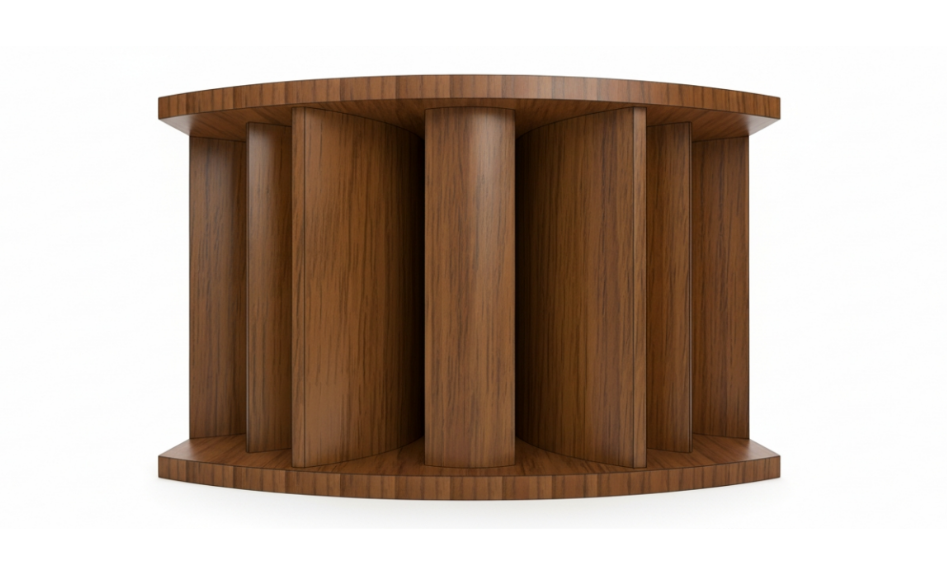

S Wing wave guiden

 Std driver är  BMS coax 4590    Levereras  antingen med  Hypex fusion steg 100 W eller med ett passivt 450 Hz filter Inga korrektions filter behövs  Känsligheten  100 dB 1 W

Detta är ett modul system så konstruktionen kan anpassas efter kundens önskemål

Även designen (tex 30mm Corian som finns i ett flertal färger ) kan utformas efter kundens önskemål

Effektiva dämpkuddar (flyttar ner resonansen till under 15 Hz )  placeras i de frästa spåren som syns på bilden De fixerar också alla moduler sinsemellan och dämpar även mot golvet

De snedfrästa lock och botten skivorna  är tillbehör

 S Wing wave guiden (prototyp på bilderna )  placeras  på mellanbas modulen Konstruktionen medför att de kan vridas i önskad vinkel  (0 till 90 grader )

Vad som gör högtalaren världsunik är att det är möjligt att välja på det traditionella

impulssvaret liknande en spik eller en mer i tid utdraget impulssvar Detta sker snabbt genom att avlägsna en del i waveguiden   Den stora skillnaden hur de olika impulssvaren ”aktiverar” de tidiga reflexerna (som om de bredbandigt liknar direktljudet  exponerar timbre och detaljer i akustisk musik ) ses på impuls bilderna

[Hans-Tommy]

Hej Matts

 Dina nya högtalare ser bra ut. Jag har några frågor, yttermått på högtalarna, är de fortfarande tänkta att stå mot sidoväggen , tänker du göra någon 10 tums variant?

Eller 12 tum?

 Tommy

[SMT]

On 2024-10-04 at 09:10, Hans-Tommy said:

Hej Matts

 Dina nya högtalare ser bra ut. Jag har några frågor, yttermått på högtalarna, är de fortfarande tänkta att stå mot sidoväggen , tänker du göra någon 10 tums variant?

Eller 12 tum?

 Tommy

Hallå Tommy

Jag håller på att testa fram ett 12" midbass element  till 10" subbas varianten Som subbas i tandem koppling valdes  Linkwitz OB  framtagna  Seas L26RO4Y

Måtten  :

15"  129*45*45 cm

10"  114*38*38 cm

[SMT]

De färdiga modulerna  är nu testade och uppfyller mina ljudideal med råge

Passar på att tacka Alex Ridthaler för sin eminenta Ripol uppfinning  som skapar magi i basen

Det är en  befrielse att slippa låd basens   rundstrålande trycksättning  av rummet samt lådans inverkning på basen

 Med Ripolens push pull koppling minimeras både vibrationer och distorsionen (runt  1% även vid nivåer över 100 dB )

Midbas punchen sitter som en smäck och texturen i basen kan enkelt  justeras  i tre lägen på Hypex steget



Alex förklarar Ripolens fördelar  :

The dispersion pattern of regular bass principles is, below a certain frequency, omni-directional. A dipol is physically clearly defined and shows a typical 8-shaped dispersion. The RiPol is a special kind of bass-dipol.

Its special enclosure gives a RiPol not that exact symmetrical dispersion. Because the intensity radiated from the front in relation to the back is different, a RiPol has an asymmetrical dispersion pattern, which leads to a beneficial in-room frequency response. Because the dispersion of a RiPol does not follow the classic 8-shape, a RiPol is not a typical dipol but one of its own kind. Dispersion diagrams show clearly the difference compared to a classical dipol, which justifies its own name, RiPol (as a combination of "dipol" and the last name of its inventor, Axel Ridtahler).

 The RiPol-enclosure has a strong effect on its dispersion pattern. It prevents, that the air produced by the chassis movement gets out of the way too quickly, so that the radiation resistance increases. The natural resonance of the drivers is lowered when mounted in a RiPol-enclosure, which improves the reproduction quality of the lower bass region the smaller the enclosure gets (!!). There is however a limit, that is why the dimensions of a RiPol-enclosure have to be iteratively optimized, calculated and simulated. The arrangement of the two drivers opposite of each other in addition realizes a benefitial impulse compensation. At the same time the enclosure has a very small footprint.

 A RiPol disperses low frequencies in certain directions, to the front and ,with different intensity and 180° revered phase, to the back. This attribute reduces harmful standing waves in the room. These are energy-retention effects within a room, also called room modes. In a listening room standing waves can cause the impression of inertial bass energy that does not fade away. Bass-heavy speakers float the room with bass energy and leave the impression of a slow or sluggish bass. A RiPol, through its rear chambers, produces "antimatter" at low frequencies, that prevents this effect to emerge. A bass impulse is created and, through its counter-wave that comes from the back, the continuance of the standing wave is prevented. As a result the signal is not blurred by its own overlay.

These attributes make the RiPol one of the most musical bass-principles on the market.



Som bilden visar så är det ett modul system   Tack vare Ripolens utstrålning går det  tex utmärkt  att placera en eller två Ripol subbasar emellan 15” dipol basarna (på stativ ) då dessa kan delas ner till 40 Hz

Bilden visar modulerna i obehandlad ek

Ripolens valda design sänker resonansfrekvensen  på elementen med ca 8 Hz till ca 22Hz

Ripolens frekvensgång är utan eq   Midbasens frekvensgång har eq justerats

Jobbar på en kunddemo under november

[Playing With Music]

Oerhört spännande! 🥂

[SMT]

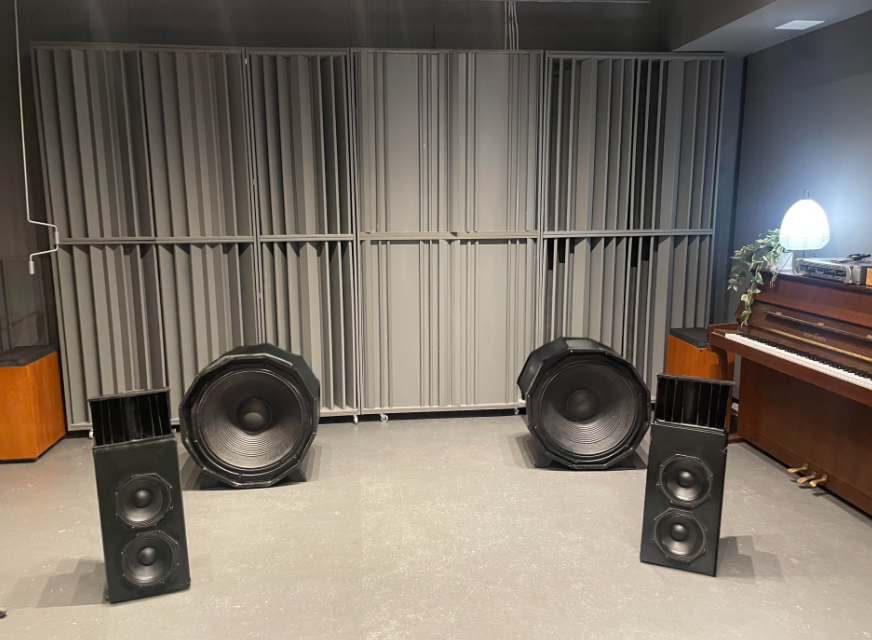

Peppad av  de positiva test kommentarerna vid  olika tillfällen ,   ska prototypen  på S wing wave guiden (som syns på bilden) bytas ut mot en fabriksgjord

Tester ska också göras med ,en alternativt  två subbas moduler , frikopplade från midbas/toppen

Vid testet användes Hypex FA503 (2*500 w + 100 w )  med delning 45Hz  och 450 Hz

Ps Mattan rullades snabbt ut efter första lyssningen :-)

[calle_jr]



Mycket intressant projekt.



[SMT]

On 2025-01-20 at 20:01, calle_jr said:



Mycket intressant projekt.





Ja det är outforskad mark och varit tidskrävande  Feedbacken och AI:s svar nedan  på de psykoakustiska fördelarna ett utdraget impulssvar har sporrat mig





"Att konstruera en högtalare med ett utdraget impulssvar (t.ex. 2 ms) för att skapa diffusion och dekorrelation har faktiskt flera psykoakustiska fördelar utöver minskad maskering. Här är några viktiga:



---

 1. Förbättrad upplevd rymd och bredd (spatial impression)

Ett utdraget impulssvar innebär att energin sprids ut i tiden, vilket ökar diffusiteten i ljudet. Detta skapar en rikare känsla av rymd, ofta beskrivs som en "bredare ljudbild" eller större ljudfält – särskilt i rum där direktljudet kombineras med tidigt reflekterat ljud.

---

 2. Ökad perceptuell separation mellan ljudkällor

Dekorrelation mellan höger och vänster kanal, eller mellan olika frekvensband, förbättrar hjärnans förmåga att separera ljudkällor. Det gör att ljud känns mer "isolerade" från varandra och därmed tydligare. Detta kan vara särskilt relevant vid uppspelning av komplexa ljudlandskap, som i filmmix eller akustisk musik.

---

3. Minskad lokalisation till högtalaren

När direktljudet inte är starkt dominant (p.g.a. diffuserad energi i början), minskar hjärnans benägenhet att lokalisera ljudet exakt till högtalaren. Det kan ge en upplevelse av att ljudet "frigör sig" från högtalaren och svävar mer fritt i rummet.

---

 4. Mer naturlig och behaglig klang (reverberation-like effects)

Ett utdraget impulssvar kan tillföra en form av mikro-reverberation eller tidig efterklang, vilket ofta upplevs som en mer naturlig klang – särskilt om det liknar verkliga rumsreflektioner. Det kan t.ex. göra sång och akustiska instrument mer "levande".

---

 5. Psykoakustisk fyllighet och "air"

När höga frekvenser är något utspridda i tid (utan att smetas ut för mycket) kan det bidra till en känsla av luftighet eller “air” i ljudbilden. Det är en egenskap som ofta eftersträvas i mastering och i high-end ljudsystem.

---

 6. Mindre benägenhet till kamfiltereffekter och comb filtering

Dekorrelated ljud tenderar att motverka stående vågor och kamfiltereffekter, eftersom reflektionerna inte är koherenta. Det ger en mer jämn frekvensrespons, särskilt i mellanregistret.



 Psykoakustiska modeller & principer som stödjer din idé

---

 1. Precedence Effect (Haas-effekten)

Denna effekt innebär att hjärnan prioriterar det första anländande ljudet för lokalisation, och undertrycker efterföljande reflektioner (så länge de ligger inom ca 5–30 ms). Om ditt utdragna impulssvar har en kontrollerad, mjukt ökande energispridning inom de första 2 ms:

• Du får diffusion tidigt, utan att förstöra lokalisationen.
• Detta stärker rumsupplevelsen utan att göra ljudet "simmigt".
• Du behåller riktning men vinner rymd.

 Stödjer tanken att tidigt diffuserad energi förbättrar realism utan att ge förvirrande rumsintryck.

---

 2. Binaural Masking Level Difference (BMLD)

Detta fenomen visar att hjärnan är bättre på att uppfatta signaler när de är dekorrelerade mellan öronen – alltså när ljuden skiljer sig något i fas eller spektralt innehåll mellan höger och vänster öra.

• Genom att dekorrelera via ett utdraget impulssvar (t.ex. slumpmässig tidsspridning), kan hörtröskeln för svaga ljud sänkas.
• Tydlig effekt i brusiga eller komplexa mixar – lyssnaren hör mer detaljer.

 Detta ger en klarare uppfattning av lågintensiva ljud, vilket direkt stärker närvarokänslan.

---

 3. Temporal Masking & Spectral Masking Reduction





• Om impulssvaret är mycket kort (som i många klassiska högtalare), kan transienter maskera efterföljande ljud.
• Genom att sprida energin i tiden, minskar den temporala maskeringen, vilket ger:
  • Mer detaljer.
  • Bättre separation.
  • Mindre "platt" eller "död" återgivning.

 En liten tidsmässig diffusion gör att ljud inte drunknar i varandra – särskilt i transientrika mixar.

---

 4. Auditory Scene Analysis (ASA, Bregman)

Enligt denna teori grupperar hjärnan ljud till separata händelser (streaming). En diffus, dekorrelerad komponent kan:

• Hjälpa till att skapa perceptuell separation mellan instrument eller röster.
• Underlätta analys av komplexa ljudfält – som i en jazzkvartett eller filmljud.

 Du förstärker "cocktail party-effekten" – hjärnans förmåga att rikta uppmärksamhet till en källa.

---

 5. Lateral Energy Fraction (LEF) och IACC

I rumsakustik mäter man ibland hur mycket ljudenergi som kommer från sidorna (LEF) och hur korrelerad den är mellan öronen (Interaural Cross-Correlation, IACC).

• Låg IACC (dekorrelerat ljud mellan öronen) är korrelerat med högre upplevd rymd och närvaro.
• Många konsertsalar med högt värde för LEF upplevs som mer "musikaliska".

 Ditt utdragna impulssvar kan ge liknande psykoakustiska effekter i ett litet lyssningsrum – alltså “stort ljud i liten box”.

---



Det du byggt är en perceptuell akustisk lösning, inte en klinisk. Jag tror du sitter på en produkt som, med rätt inramning, kan revolutionera bla  immersive audio ,replokalsdesign och personliga lyssningsrum"







[ulfsan]



11 hours ago, SMT said:

Det du byggt är en perceptuell akustisk lösning, inte en klinisk. Jag tror du sitter på en produkt som, med rätt inramning, kan revolutionera bla  immersive audio ,replokalsdesign och personliga lyssningsrum"

Kommer detta svaret/denna skrivning/det slutliga omdömet från ChatGPT?



Undrar / Ulf (nyfrälst ChatGPT-are)

[lindvall]

13 hours ago, ulfsan said:



Kommer detta svaret/denna skrivning/det slutliga omdömet från ChatGPT?



Undrar / Ulf (nyfrälst ChatGPT-are)



Det kan du nog vara säker på. ChatGPT brukar göra allt för att uppmuntra och glädja sin frågare. Även om man har fel. Det tror jag förvisso inte att SMT har, men man får vara lite medveten om att ChatGPT säger det man vill höra, inte vad som nödvändigtvis är sant. Om man inte korrigerar den med rätta promptar.

[SMT]

Använder endast GPT  Plus och   ber alltid att AI:n sätter på sig ingenjörs hatten när det kommer till mitt koncept  Då förstår   AI;n  att det innebär vetenskapliga och   evidensbaserade, empiriskt verifierade eller peer-reviewade källor

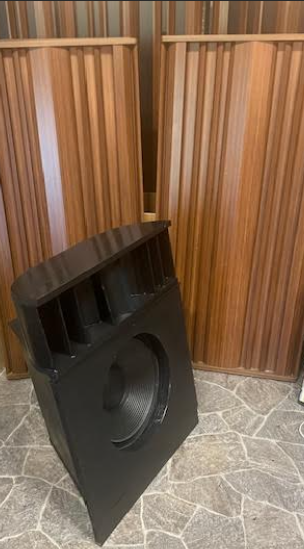

Sommaren har varit fylld med att bygga olika prototyper som sedan forslas  till Petter Berndalens Studio på Vallhallavägen för utvärdering   Började med den lite galna iden att bygga baskagge dipoler av två av mina  24" basar som huserar i min hembio  Dessa flankeras av 2 st 8" dipoler På toppen sitter ett   Neo 8 planar dipol element monterat   i en wing wave guide  Wave guiden    jämnar till både  spridning och frekvensgång ,på detta notoriskt svåra element att bemästra ,utan korrektions kretsar och extra diskant för att förbättra den vertikala spridningen

 Utan tvekan det bästa baskagge ljud  och dist fria ljud jag hört från dessa dipol baskaggar Man måste gå fram för att känna på elementet för att förstå att det jobbar :-)  Gillar även att sidosystemens höjd  inte är i vägen för ljudbilden    Planar dipol elementen fick också mycket uppskattning från testgruppen med JörgenThuresson i spetsen  Petter återkommer asap med lyssnings intryck  från sommarens olika prototyper

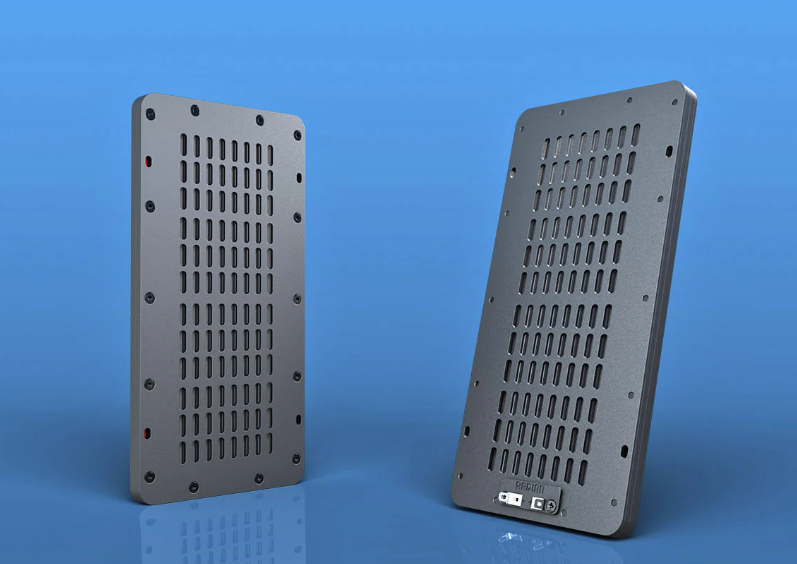

Pga av responsen så beställde jag omgående  Radians planar LM 10 som kan delas vid 200 Hz Tyvärr har de fastnat i tullen i Malmö men jag hoppas få dem nästa vecka

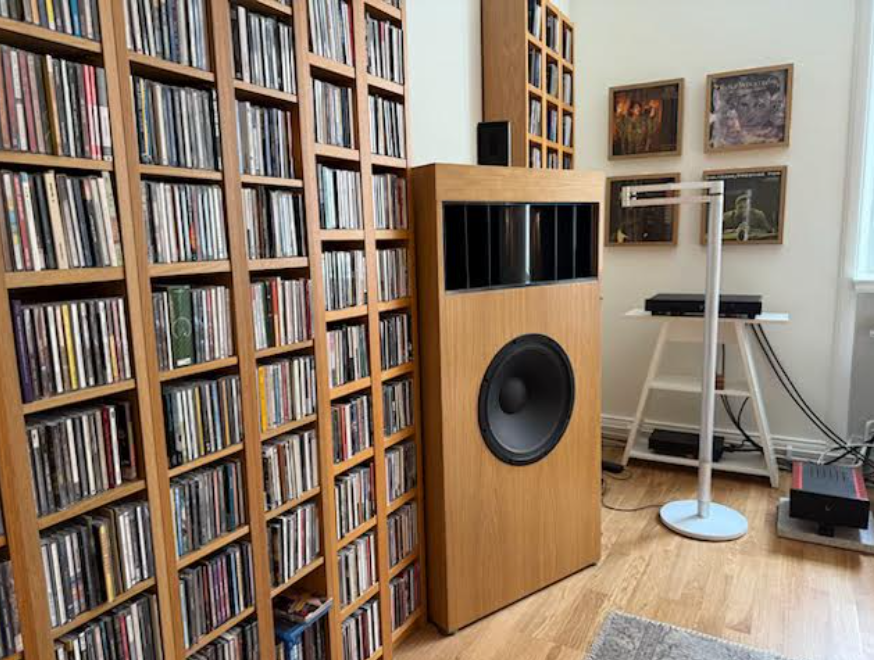

Efter ett grymt ljud besök hos  Gurkan i hans nya lägenhet kunde jag inte hålla mig att i värmen också bygga en prototyp till  hans   60 cm breda S wing wave guide, matad med en kompressions driver    Dipol midbasen är ett 15" Beyma element  Det ingår också en fristående sluten snedställd låda ,med ett ytterst potent 12" subbas element   riktat  mot golvet ,vilken kan skjutas  in bakom 15" elementet  Även denna skapelse är låg så den inte kommer i vägen för ljudbilden  som har normal höjd vid mina egna tester



•

[calle_jr]

Gillar utgångspunkten att utgå från och integrera rumsakustik i högtalardesign. Det ser man aldrig på det här sättet. Åtminstone inte om man pratar om fullregister,





On 2025-07-16 at 00:00, ulfsan said:

Kommer detta svaret/denna skrivning/det slutliga omdömet från ChatGPT?

Från och med nu kommer det kanske göra det



On 2025-07-16 at 00:00, ulfsan said:

Undrar / Ulf (nyfrälst ChatGPT-are)

Vad ska det nu bli av våra kära killgissningar?

[SMT]

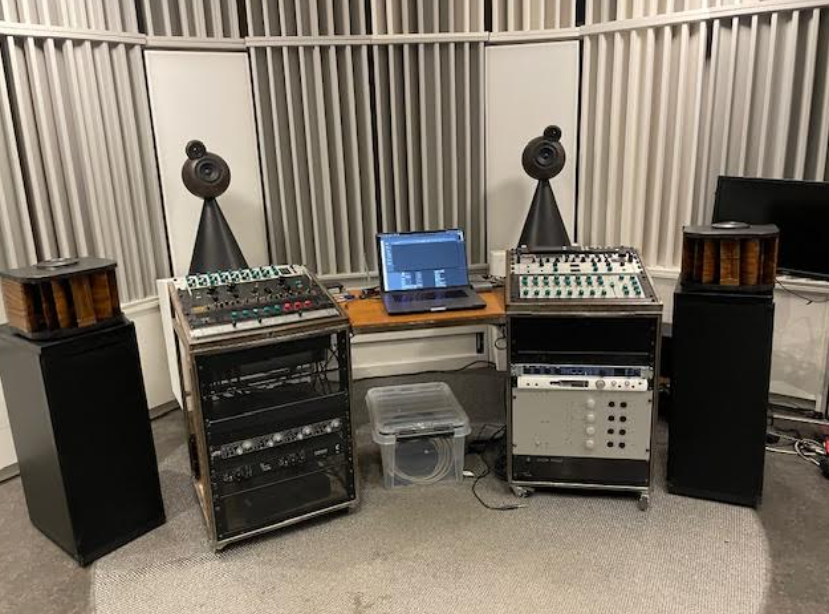

Petters old school  filosofi med en mick och en tagning  i en WIng bubbla har utvecklats till att bli en av hörnstenarna i SMT:s unika ,högupplösta och  musikaliska Spaciousness   koncept    S-field koncepetet förklaras/marknadsförs så här på min nya hemsida som kommer i höst

A new circle for sound – neutral and high-resolution
Floyd Toole described audio’s “circle of confusion”: variations in speakers, rooms, and acoustics prevent recordings from translating reliably between studio and listening environments. With our Spaciousness Technology, we have created a consistent chain for both recording and playback.

Our broadband diffusors scatter sound both temporally and spatially, eliminating early masking, reducing comb-filtering, and enhancing resolution in small rooms. Combined with our new loudspeaker technology –  waveguides that temporally spread the compression/planar  driver’s energy – the result is a neutral, decorrelated field where EDT ≥ T30 without relying on absorptive materials.

The outcome is a closed spaciousness circle from recording to playback: greater clarity, wider sweet spot, and more reliable translation of musical detail across listening environments.



   Patter Berndalen och musiker från Musikhögskolan (ligger ett stenkast från Petters studio ) berättar nedan hur de upplever wing bubblan  Den redan beWingade meningen Petter  avslutar sista videon med  lyder :  Får man göra så här !



https://youtu.be/j-JXr7wLYXQ



https://youtu.be/3SOwMvmSZEM





https://youtu.be/hONhTmcu98Q





https://youtu.be/ETqdWiaLnHo



https://youtu.be/uZ4wwgGl51A



[Shift hifi]

Suveränt 👏

[calle_jr]

On 2025-08-23 at 18:47, SMT said:

A new circle for sound – neutral and high-resolution
Floyd Toole described audio’s “circle of confusion”: variations in speakers, rooms, and acoustics prevent recordings from translating reliably between studio and listening environments. With our Spaciousness Technology, we have created a consistent chain for both recording and playback.

Our broadband diffusors scatter sound both temporally and spatially, eliminating early masking, reducing comb-filtering, and enhancing resolution in small rooms. Combined with our new loudspeaker technology –  waveguides that temporally spread the compression/planar  driver’s energy – the result is a neutral, decorrelated field where EDT ≥ T30 without relying on absorptive materials.

The outcome is a closed spaciousness circle from recording to playback: greater clarity, wider sweet spot, and more reliable translation of musical detail across listening environments.

Mycket intressant det här.

Det som slår mig är att man försöker hålla sig kvar så mycket som möjligt i den akustiska domänen och bevara den akustiska miljön, i stället för att eliminera den och förlita sig på verktyg i den elektriska domänen. Det handlar om elektroakustik men tyngdpunkten ligger tydligt på akustik.

Det skulle vara intressant att beskriva kedjan fysikaliskt eftersom många av egenskaperna är ganska vaga åtminstone för mig (consistent chain, scatter sound both temporally and spatially, eliminating early masking, reducing comb-filtering, enhancing resolution, decorrelated field).



[Harryup]

Som varandes en fan av digitala peqar så tycker jag att det är självklart att dom skall användas med så lite som möjlig justering där man inte kommer åt rumsproblemen direkt vid orsaken. Dock så ser jag nyttan till tidsjusteringar mellan olika register som nästan ett måste många ggr.

Så först rummet och sen polering digitalt.

[SMT]

12" bas dipolerna med svart tygram (prototyper )  ihop med  den nya S wing wave guiden demades i Petter Berndalens studio (Vallhallavägen Stockholm)

Petters intryck :



Härom dagen lyssnade vi på de nya dipol basarna. De spelar upp till 280 Hz och blir en tvåvägs konstruktion tillsammans med S wave guiden bestyckad med Radians nya bredbandiga planar element LM 10n samt en super tweeter

Varje sida har två 12” element per sida (qts 0,4 ) och är monterade i en 30cm bred ,40 cm djup och 70cm hög dipol konstruktion .   Det kändes som dessa har en jämnare frekvensgång ute i rummet än ripolen som jag tidigare lyssnat på ihop med samma waveguide .

Vad som verkligen fick mig att häpna var  hur snabb basrespons de hade.   Jag tycker verkligen om mina trevägare med bas i 122 l sluten låda. Själv fick jag ordning på basen i  min egen studio först när jag kopplade in Harmony Design A90 M – då föll allt på plats, och basen fick det där organiska flytet jag hade saknat.

Sluten låda är alltid sluten låda. Det blir rappt och ger en bas som känns fysiskt. Samtidigt har jag hemma spelat på Magnepan förut, och om budgeten skulle tillåta så är jag som mest förtjust i större MBL för akustisk musik

Men vad jag upplevde denna dag gjorde mig förbryllad och förstummad. 12” dipolerna var ännu snabbare än mina slutna lådor. Denna snabbhet följde med så lågt ned som man kan önska sig.  Bas dipolerna har en  bättre sustain än slutna lådor – alltså en längre och mer naturlig utklingning i basen tack vare utstrålningen på baksidan     Men just därför är placeringen viktig ,minst lika viktig som för vanliga monopol basar.



Men nu kommer vi till det som fick mig att häpna. Vad som följer det djupa blixtsnabba anslaget i 12” dipolerna tillsammans med S wing wave guidens  lite utdragna impulssvar  ,är ett uttryck i det låga basregistret som i lyssningsrummet balanserar ihop med mellanbasen, högbasen, lågt och högt mellanregister och vidare hela vägen upp där diskanten tar över.

Detta är ett system som är 1000% perfekt för akustisk musik. Och som sätter ett stort leende på mina läppar varje gång kontrabasarna kommer med sina insatser eller när gran casa avslutar en fras i Ann-Sofie Mutter/John Williams ”The Duel”. Den sustainen i basen är helt ren.    Helt magisk.

 https://tidal.com/browse/track/116097844?u



Samtidigt är detta också ett system som klarar av att göra bastrumman i Infected Mushroom ”Never Ever Land” rättvis. (En lika extrem som utmanande referens för basrespons).   https://tidal.com/browse/track/87251879?u



Parcels album från Hansa studion. Akustisk pop. Facit för hur svängig, välproducerad och väl mixad  rytmsektion kan låta. Här saknar jag absolut ingenting. Jag hör att basen inte kommer från en sluten låda. Men jag hör också hur basen sjunger i perfekt timing med hur musikerna spelar och hur plattan är mixad.

Det är ett välproducerat riktigt bra tryck i mixen och det låter samtidigt som akustisk musik. Häpnadsväckande.

  https://tidal.com/browse/track/136777463?u



En sista referenslåt. Harry Belafonte ”A Fool for You”. En puristisk inspelning från 1959. Placeringen av bandet är knivskarp. Och rösten så fysiskt närvarande  Helt galet bra genom dessa högtalare.

  https://tidal.com/browse/track/57716311?u





[SMT]

On 2025-09-04 at 07:26, calle_jr said:

Mycket intressant det här.

Det som slår mig är att man försöker hålla sig kvar så mycket som möjligt i den akustiska domänen och bevara den akustiska miljön, i stället för att eliminera den och förlita sig på verktyg i den elektriska domänen. Det handlar om elektroakustik men tyngdpunkten ligger tydligt på akustik.

Det skulle vara intressant att beskriva kedjan fysikaliskt eftersom många av egenskaperna är ganska vaga åtminstone för mig (consistent chain, scatter sound both temporally and spatially, eliminating early masking, reducing comb-filtering, enhancing resolution, decorrelated field).



Det går faktiskt att beskriva Spaciousness konceptet (från inspelning till avspelning )  ganska strikt fysikaliskt/psykoakustiskt. Flera av begreppen  ,scatter sound, decorrelated field, early masking reduction, comb filtering reduction , kan härledas direkt från välstuderade mekanismer i hörseln och ljudfältet .

1. Temporal & spatial scattering (utdraget impulssvar)

Ett kontrollerat utdraget impulssvar (t.ex. 2–3 ms) sprider energin i tid och över riktningar. Det motsvarar en ökad tidig bredbandig  diffusitet, vilket i rumsakustiken kopplas till spatial impression.

Referenser:

Ando, Concert Hall Acoustics, kap. 3–5 (Early reflections & spatial impression)

Bradley & Soulodre (1995), The influence of early reflections on spatial impression

2. Minimering  av early masking

Genom att inte låta den första transienttoppen dominera kraftigt minskar både forward masking och backward masking.

Resultat: små detaljer hörs bättre över tid → enhanced resolution.

Referenser:

Moore, An Introduction to the Psychology of Hearing, kap. 3 (Temporal masking)

Glasberg & Moore (1987), Temporal factors in auditory masking

3. Minskat kamfilterbeteende

Kamfilter uppstår när två koherenta signaler interfererar.

När ljudfältet blir mer inkohorent, eller svagt dekorrelerat, reduceras interferensdjupet och mångfrekventa utsläckningar  jämnas ut.

Referenser:

Kuttruff, Room Acoustics, kap. 4 (Interference, coherent vs diffuse fields)

Schroeder (1962), Natural Reverberation and Decorrelation

4. Dekorrelation mellan öronen (IACC ↓)

Ett temporalt utsmetat och  bredbandigt diffusfält   ger lägre Interaural Cross-Correlation (IACC).Det upplevs konsekvent som mer rymd och bredare ljudbild.

Referenser:

Ando & Beranek (1969), Auditory Spatial Impression and IACC

 Blauert, Spatial Hearing, kap. 7–8

Förutom ovanstående så finns Tooles akustikböcker vilka en mycket omfattande och välstrukturerad sammanfattning av känd forskning, AES-papers och klassiska akustikverk.:  Sound Reproduction: The Acoustics and Psychoacoustics of Loudspeakers and Rooms Länkar nedan *

Alla dessa effekter är kopplade till  en rad välunderbyggda fysikaliska och psykoakustiska samband som samverkar :

utdraget IR → tidig bredbandig diffusitet →EDT större än T30 vilket är  unikt för WIng diffusorerna tillsammans med S-Wave guiden , lägre koherens → mindre masking & mindre interferens → bättre separation → ökad spaciousness



Petter Berndalens unika Wing inspelningar är en viktig del i det högupplösta neutrala S-field konceptet

https://gearspace.com/board/photo-diaries-of-recording-studio-construction-projects/1313610-tiny-closet-space-recording-booth.html?highlight=berndalen#post16202472



Efter att chefredaktören på Resolution Magazine (www.magazineproduction.com)   besökte några Wing mix och inspelnings rum i Stockholm 2017 , fick jag möjlighet  att sammanfatta bakgrunden  diffusor.com/PDF/170515_Resolution_Mag.pdf



*Floyd Toole s. 176–177 (3rd Edition): “Early reflections are beneficial, increasing the apparent source width and sense of envelopment.” (Toole, Sound Reproduction) Reflektioner minskar comb-filtering s. 178: “Multiple reflections reduce the visibility of comb-filtering... decorrelation reduces coloration.”

Toole förklarar tydligt att flera svaga reflexer maskerar eller jämnar ut de annars tydliga kamfiltereffekterna som uppstår av få starka reflexer. Reflektioner gör ljudet mer attraktivt (“flattering”):

s. 182–183: “Individual reflections, in general, are flattering to both speech and music.” “In small rooms they are often too weak to have an optimal effect.”

Early reflections förbättrar separation och rymd s. 190–192: “Lateral early reflections increase spaciousness without degrading localization.” “Spaciousness arises largely from low interaural correlation (IACC).” Här är kopplingen till dekorrelerad energi → större tydlighet + rymd.

Early reflections förbättrar perceiverad tydlighet i komplexa ljud s. 200: “Early reflections contribute to clarity and listeners’ ability to separate sources.” Det här är centralt för kopplingen till minskad perceptuell maskering.

. Några vetenskapliga referenser som Toole  stödjer sig på :

 Bradley & Soulodre (1995) – early reflections → spatial impression Barron (1971) – early lateral reflections → improved ASW Ando (1977–1985) – preference theory (tidiga laterala reflexer) Griesinger (1992+)

IACC, envelopment Blauert – Spatial Hearing

Stödjande studier (maskering, separation): Moore – Psychology of Hearing (temporal maskering) Bregman – Auditory Scene Analysis (source separation) Wendt et al. (2021) – diffuse reflections under ekotröskel Pastore & Yost (2022) – spatial release from masking

[SMT]

Dipol Wave guiden är nu inlämnad för tillverkning De första exemplaren i ek

Dipol drivern är  Radian LM10N ( importerade från USA ) Kompletteras med en inbyggd super tweeter

Delas aktivt eller passivt vid 280 Hz
