En ovanligt svårtillverkad skivhylla


calle_jr
 Share

Recommended Posts

En ovanligt svårtillverkad skivhylla

...blir det i sämsta fall. I bästa fall blir det en skivhylla med integrerad akustikreglering.

Tanken på skivhylla med inbyggd helmholtz har malt i några år, men det var först i höstas som

jag började skissa seriöst. Av en "händelse" sammanföll det med en ombyggnad av kök och arbetsrum. :icon_smile_cool:

LP som är in-heavy-rotation har en tendens att hamna på golvet och att bli många. Så en hylla som ger

plats för skivor som spelas vore bra. Men en huvudparameter är att dölja kammare för helmholtz.


Jag vet i skrivande stund inte hur detta kommer sluta, vi får se...

:)

Link to comment
Share on other sites

Sen att du i övrigt ritar och bygger något som jag själv har funderat mycket över gör ju inte tråden mindre intressant direkt.

Tack!

Allt började för över 150 år sedan...

Hermann Ludwig Ferdinand von Helmholtz (f. 1821 – d. 1894) var tysk fysiolog och fysiker som gjorde betydande bidrag till modern vetenskap inom en rad områden.

Inom fysiologi och psykologi är han känd för ögats matematik, teorier för syn, idéer om synlig uppfattning av rummet, forskning om färgséende, uppfattning av toner och ljud mm.

Inom fysiken är han känd för sina teorier om energilagring, elektrodynamik, kemisk termodynamik mm.

Inom filosofi är han känd för sina arbeten inom vetenskapsfilosofi, idéer om förhållandet mellan perception och naturlagar, estetikvetenskap mm. Han var den förste som visade att muskeln vid sin sammandragning utvecklar värme, samt att den hastighet varmed en retning färdas längs nerverna inte utgör mer än 26-30m/s.


Bild: www.schulserver.hessen.de

Link to comment
Share on other sites

En ovanligt svårtillverkad skivhylla

...blir det i sämsta fall. I bästa fall blir det en skivhylla med integrerad akustikreglering.

Tanken på skivhylla med inbyggd helmholtz har malt i några år, men det var först i höstas som

jag började skissa seriöst. Av en "händelse" sammanföll det med en ombyggnad av kök och arbetsrum :icon_smile_cool:

LP som är in-heavy-rotation har en tendens att hamna på golvet och att bli många. Så en hylla som ger

plats för skivor som spelas vore bra. Men en huvudparameter är att dölja kammare för helmholtz.

http://www.euphonia-audioforum.se/calle_jr...la/DSC_3404.JPG

Jag vet i skrivande stund inte hur detta kommer sluta, vi får se...

:)

Vem av er är det som är snickaren och konstruktören :?::D

Härligt Calle det här ska bli roligt att följa mycket roligare att skapa något själv :mm::mm:

Link to comment
Share on other sites

Vem av er är det som är snickaren och konstruktören :?::D

:D

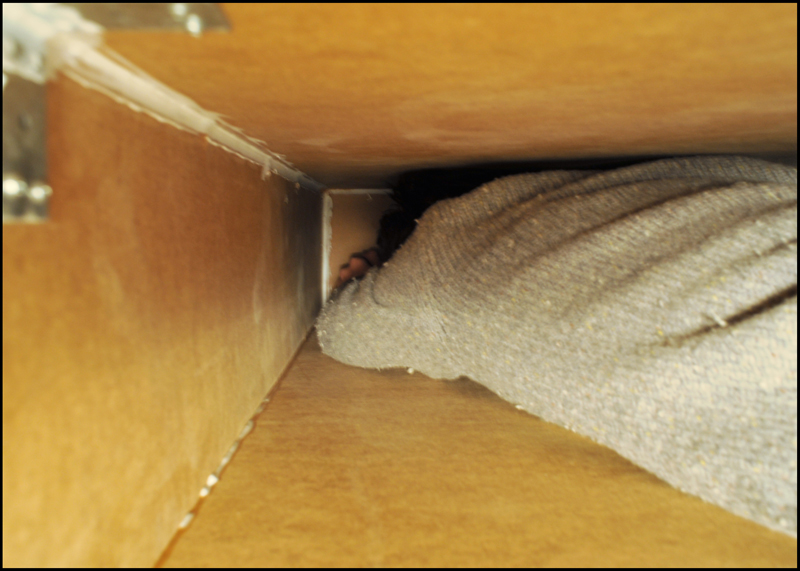

Det är sonen som mjukfogar invändigt, och Ringo vill som vanligt hjälpa till.

Anledningen är som syns att jag inte kom in i hålet :unsure:

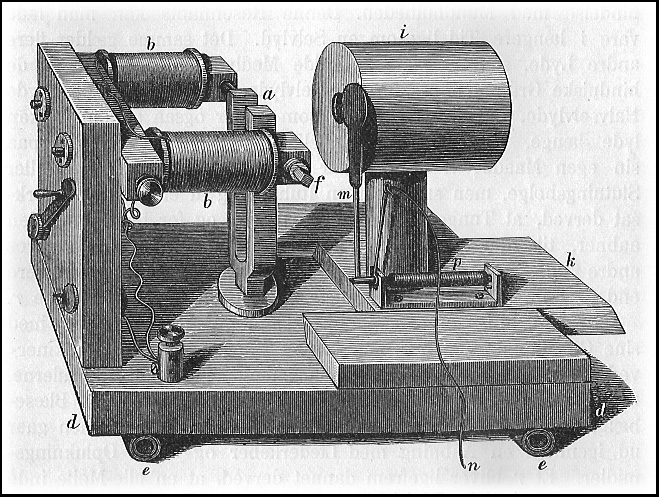

En helmholtzresonator är en tongenerator som konstruerades av Hermann Helmholtz.


Bild: en.wikipedia.org

Resonatorn är en ihålig cylinder (i), och syftet var att generera rena toner med specifika frekvenser. Magneten (b) sätter stämgaffeln (a) i vibration. Helmholtz-resonatorn tunas till stämgaffelns egenfrekvens och förstärker ljudet.

Helmholtz-resonans är alltså ett fenomen av luftresonans i en behållare, exvis som när man blåser en ton i en flaska och tonen blir lägre i takt med att man blir onykter.

Förhållandet mellan resonansfrekvens fH, ljudets hastighet v, spaltarea A, spaltdjup L och behållarens volym V0 är:


Link to comment
Share on other sites

Börja i det stora (konserthus) och sluta i det lilla, inte dumt!

Det finns mängder av råd på nätet, och jag har naturligtvis pratat med mina kompisakustiker på KKH. Men jag baserar slutversionen och en preliminär spalt på några samtal med Magic Matts, som kan det här med lyssningsrum för hifi bättre än någon jag har hört talas om.

Med preliminära data 800 liter, spaltarea 0.05m2 och spaltdjup 200mm kunde kaplistan för underbyggnaden i 12mm MDF bestämmas till;

4x 1490x830

4x 1490x230

3x 1200x650

2x 830x250

2x 580x830

2x 300x830

2x 560x530

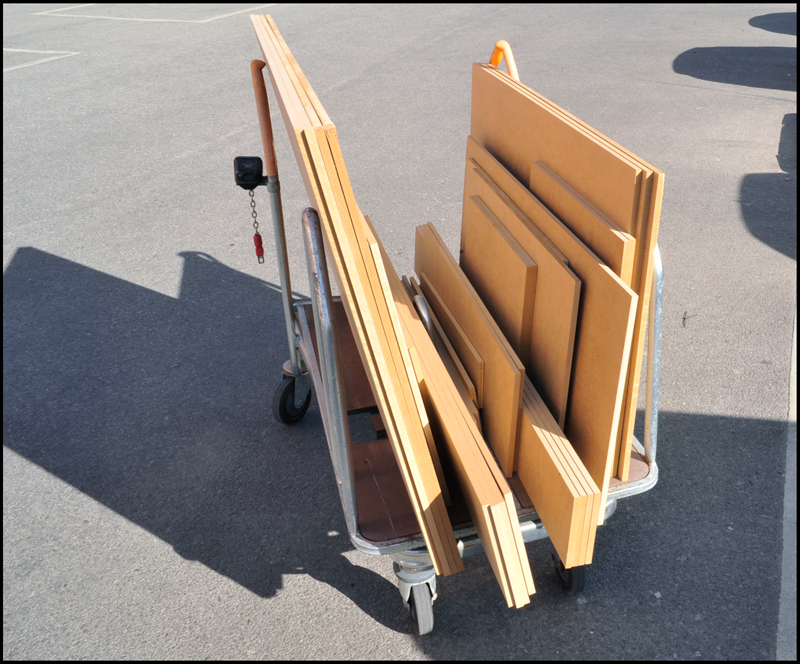

Och här ser vi fem uppkapade fullskivor 2.440x1.220x12, vilket är en ganska ohanterlig mängd för en ledbruten tjänsteman (135kg);


Link to comment
Share on other sites

Se det från den ljusa sidan...

du behöver ju åtminstone ingen pålkran för att få i skruvarna :)

Man får göra det :)

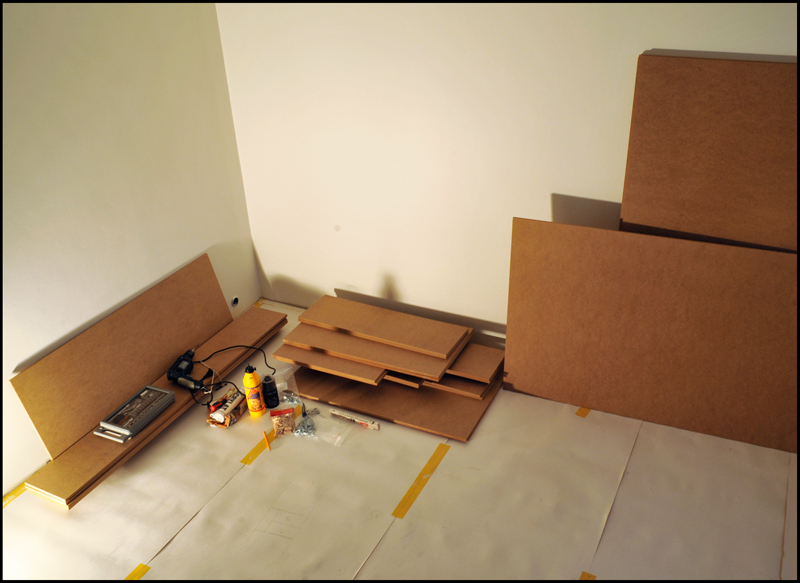

Förutom mdf krävs vinklar, skruv, lim, mjukfog och lite handverktyg;

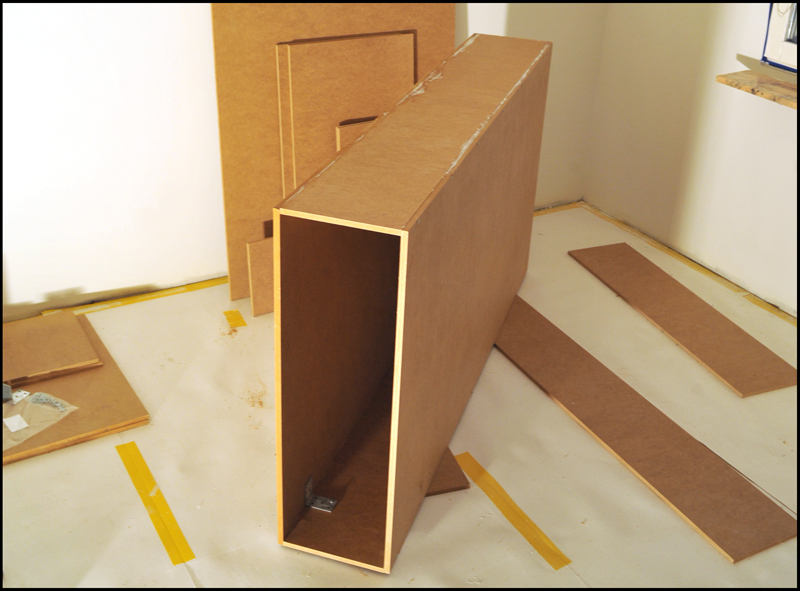

Och så är bygget igång;

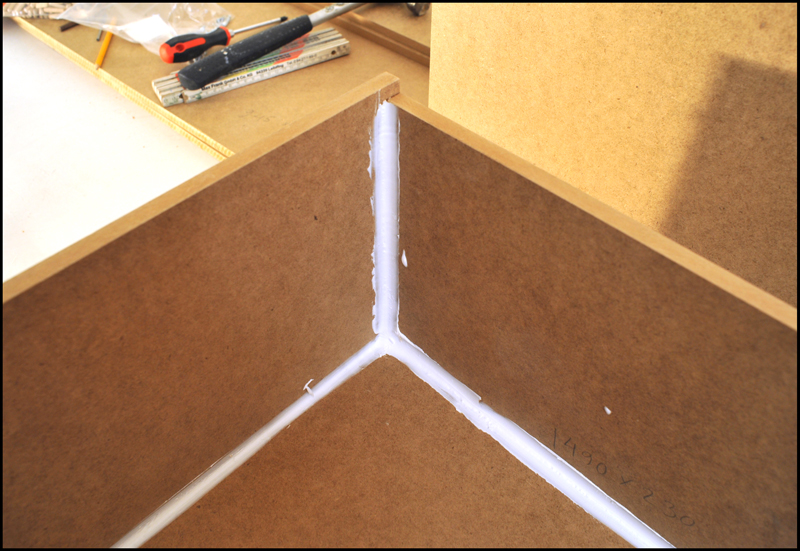

Jag kan rekommendera att mjukfoga de kanter man kommer åt innan man slår ihop det;


Link to comment
Share on other sites

Räcker det med mjukfog + skruv eller bör man säkra upp sammanfogningen med något sorts vibrationsdämpande lim också ?

Det återstår att se, men jag har skruvlimmat alla sammanfogningar för att få täthet.

Det viktiga är att man har raka snitt, annars blir det glipor direkt.

Mjukfogen applicerades i efterhand på insidan som en extra säkerhet.

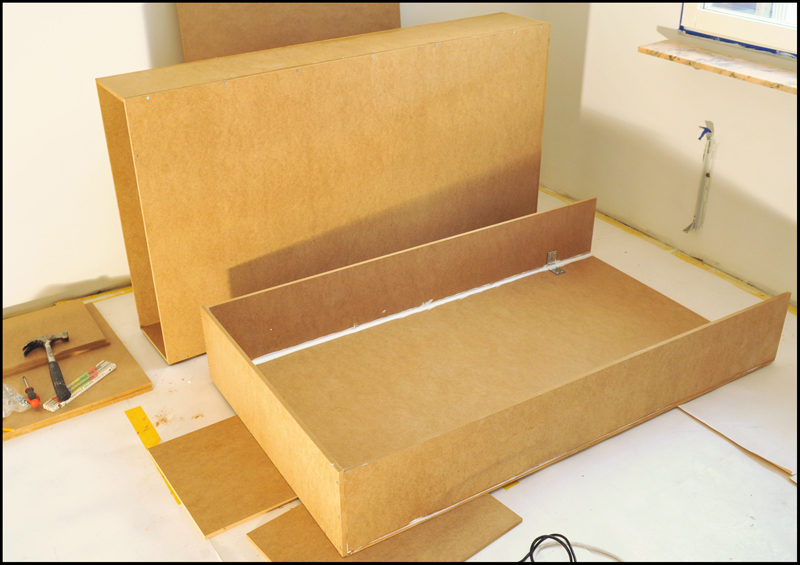

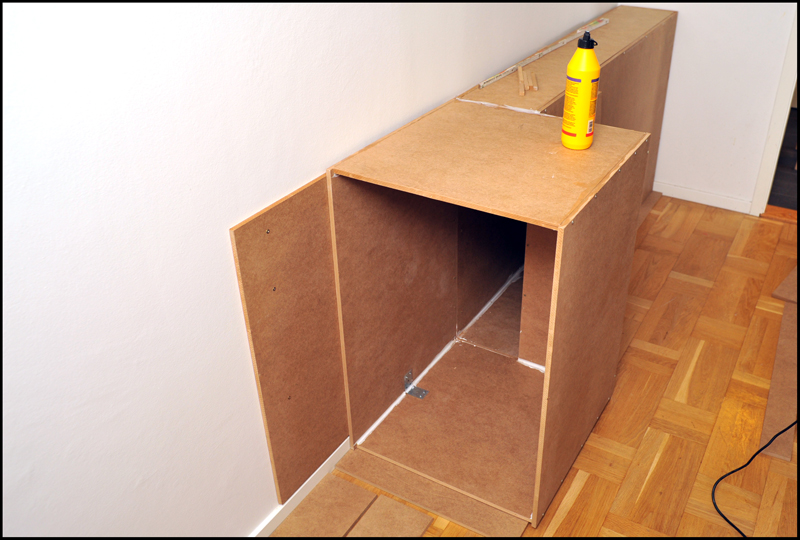

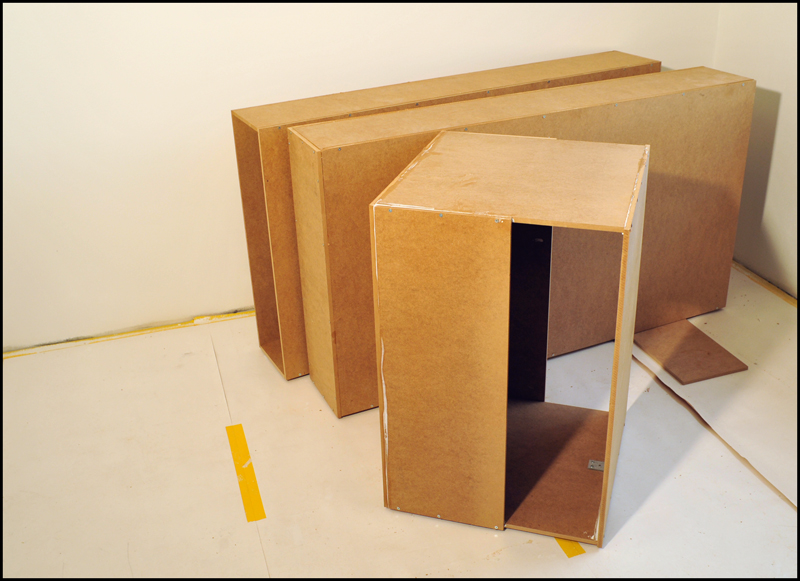

Här har vi de tre huvudenheterna;


Jag ligger nog risigt till - både barn- och hundarbete;



Link to comment
Share on other sites

Räcker det med mjukfog + skruv eller bör man säkra upp sammanfogningen med något sorts vibrationsdämpande lim också ?

PL400 kanske eller blir det för hårt? Hittar dock inte vilken hårdhet det har.

Det är annars ett lim utan motstycke ..

Link to comment
Share on other sites

PL400 kanske eller blir det för hårt? Hittar dock inte vilken hårdhet det har.

Det kan nog vara en fördel med ett lite elastiskt lim. Material och speciellt trä rör ju sig över tiden med fukt- och temperaturvariationer.

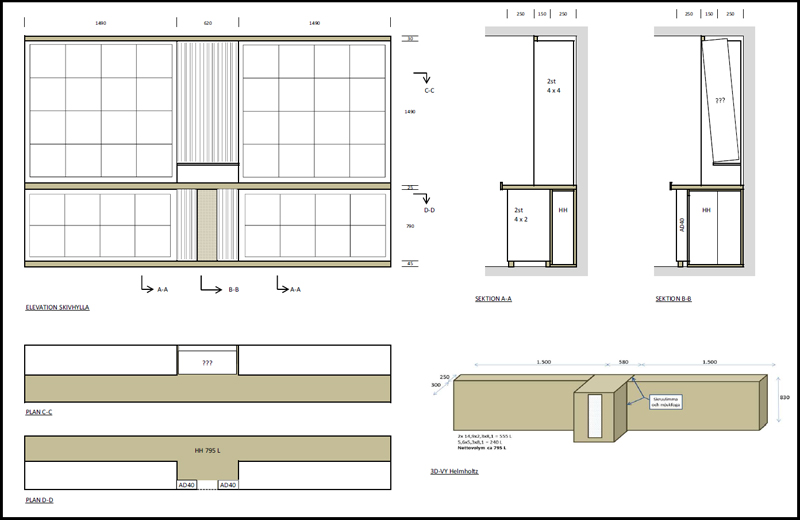

Såhär såg sista skissen för HH ut:


Edit: Obs! Konstruktion reviderad. Se längre fram.

Link to comment
Share on other sites

Seriöst projekt! Kommer den vara avstämd för en viss frekvens eller kommer du implementera någon typ av variabel spalt à Varitune så att du kan manuellt justera?

Annorlunda konstruktion och intressant.

Rejäla volymer!

Vilka frekvenser kommer den att matcha?

Tack!

Jag väntar till sist av allt att stämma av spalten.

Eftersom jag har satt igen en dörröppning och lite andra förändringar så vet man inte vad som hänt med resonanser.

Men det ligger i storleksordningen 28-30Hz.

Jag kanske ska gör spaltarean lite större än beräknat :?: Det går ju alltid att sala på den invändigt :Thinking:

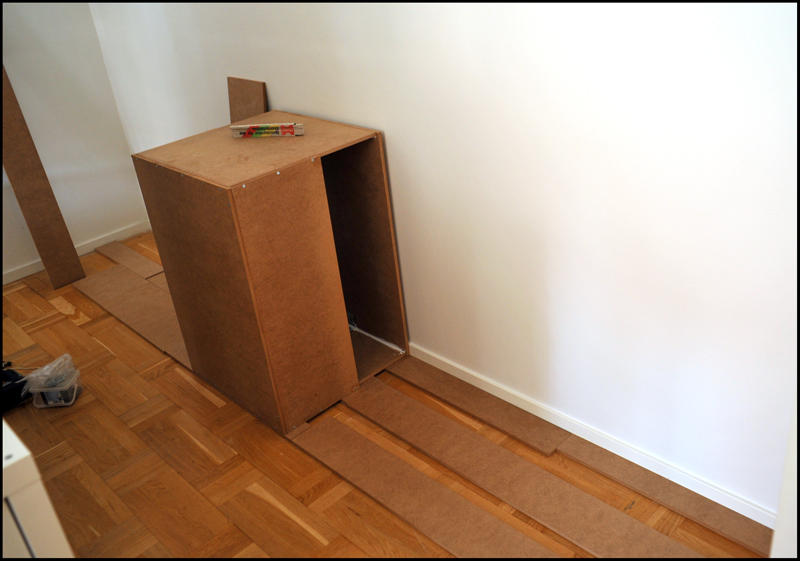

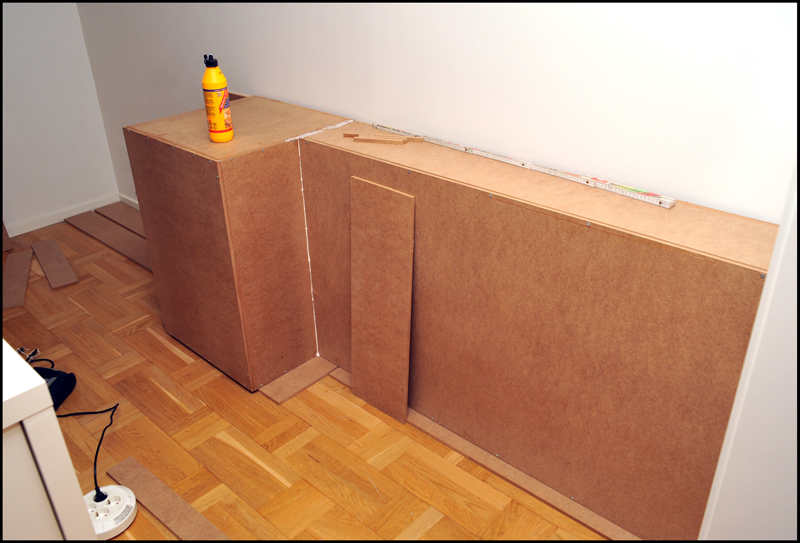

Jag har skruvat en mdf i bakomliggande reglar så att jag får överlappande skivor vid de känsliga fogarna. Det hindrar också de vertikala skivorna att buckla inåt eller utåt:



Link to comment
Share on other sites

Ett prosjekt etter min smak, form og funksjon, noe man kan integrerer i hverdagsrommet, om jag fattat det rett :) ...

Tack!

Det återstår att se :Nail Biting: :unsure:

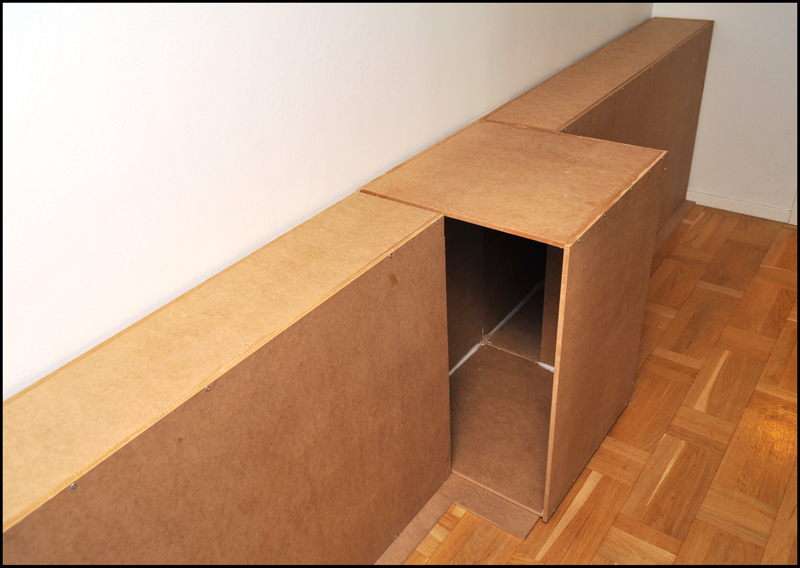

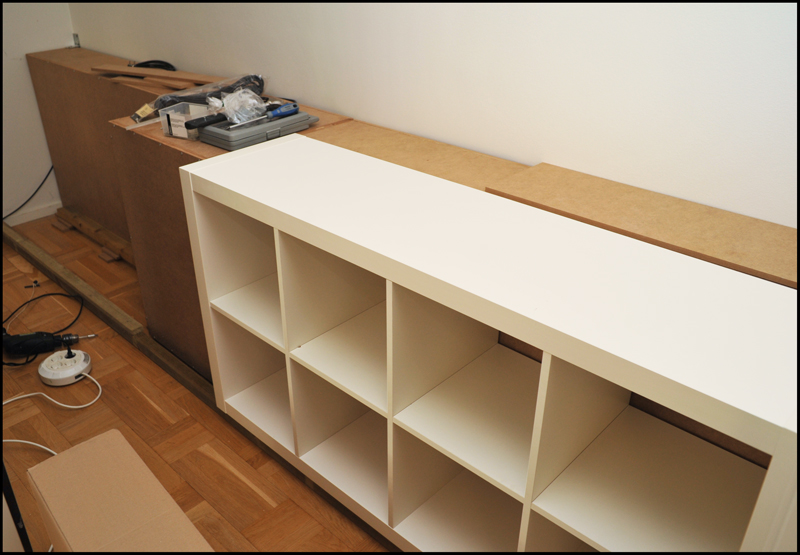

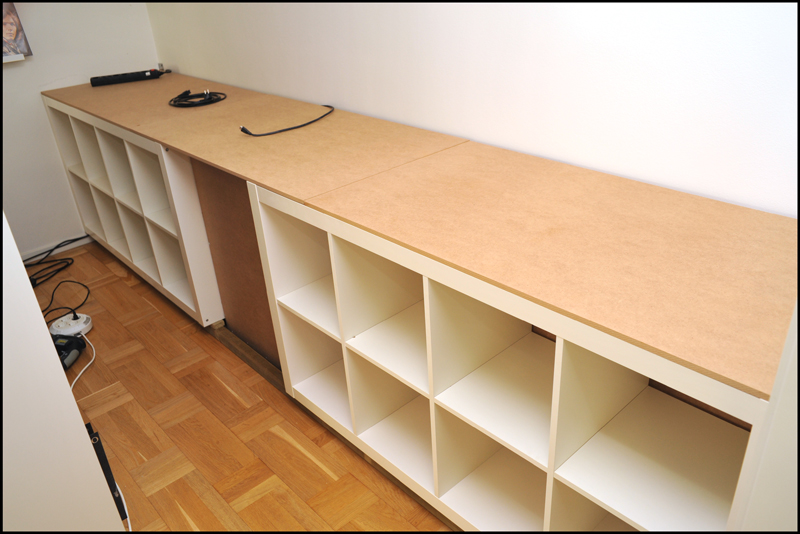

Det blir snäva fotovinklar eftersom de tidigare skivhyllorna står 1m framför.

Det är också snäva toleranser. Fattar inte var millimetrarna tar vägen. Jag har tagit höjd för 20mm på bredden och 20mm på höjden. Ändå är det precis att det passar :black:



Hyllan förbereds också med power och hdmi-kablage.

Link to comment
Share on other sites

Jag antar att första bilden visar hur fotografen till andra bilden ser ut...

Vissa nöjer sig med att lära hundar sitta.

Slutresultatet verkar bli skitsnyggt!

DH.

Link to comment
Share on other sites

Jag antar att första bilden visar hur fotografen till andra bilden ser ut...

Vissa nöjer sig med att lära hundar sitta.

:D :D

Han har lite att öva på vad gäller fokusering.

Oj hatten av ser riktigt bra ut 2 flugor i en smäll...

Precis!

Det är tur att jag inte gör detta på timbasis :)

Många skissvarianter har förekommit, och det går inte läsa sig till vad som är bäst. Man måste ha erfarenhet som jag saknar.

Visserligen handlar det om fysik, men det är praktiskt utprovade lösningar som ger bäst resultat, exvis Varitune.

Om man kollar på studios handlar det oftare om panelabsorbenter, tube traps eller många små HH.

Jag har sett att akustiker idag gör en del CFD-beräkningar för praktiska tillämpningar.

Det har de säkert gjort i 20 år inom exvis flygindustrin, men det är ju intressant för att exvis optimera volymens och spaltens geometri för en HH.

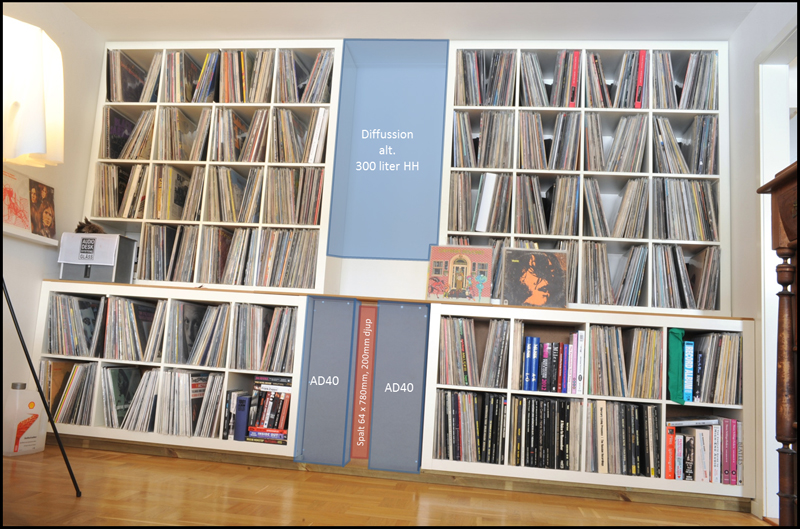

Blir det fler basfällor i rummet eller räcker det med endast denna ?

Det finns möjlighet att komplettera med 3oo liter HH, men jag vill gärna ta det "underifrån" och sätter hellre diffussion om det blir ok.

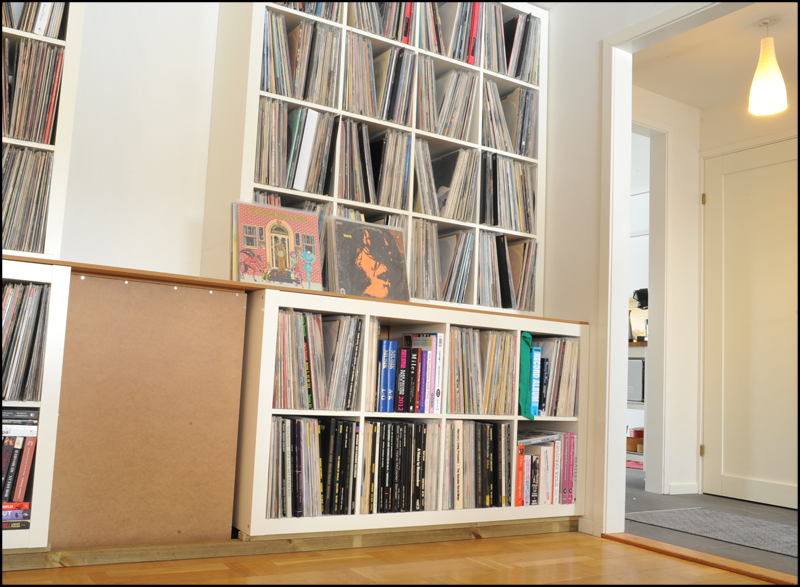

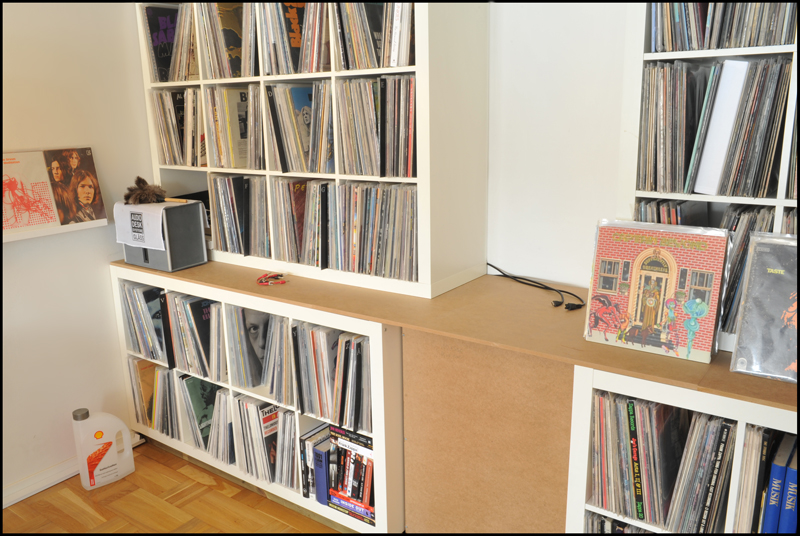

LP-sektion #3 på plats och det var inte tal om några större förändringar i katalogisering. Kraut, japrock och Fantasy 45 har stått på golvet så de har nu fått egna fack.


Nu ska LP som tidigare stått på golvet få hyllplats;
